电工学↓ 第三章电路的暂态分析 第一节暂态分析的基本概念与换路定律 第二节R©电路的暂态过程 第三节RC电路对矩形脉冲的响应 第四节一阶电路暂态分折的三要素法 第五节RL电路的暂态过程 习题 目录
第三章 电路的暂态分析 第一节 暂态分析的基本概念与换路定律 第二节 RC电路的暂态过程 第三节 RC电路对矩形脉冲的响应 第四节 一阶电路暂态分析的三要素法 第五节 RL电路的暂态过程 习 题 目录
电工学↓ 第一节暂态分析的基本概念与 换路定律 暂态过程 产生暂态过程的原因 换路定律 返回
返回 第一节 暂态分析的基本概念与 换路定律 暂态过程 产生暂态过程的原因 换路定律
电工学↓ 一、暂态过程 稳态：电路中的电流，电压稳定不变或 者是时间上的周期函数，称为电路处于稳 态。 当一个稳态电路的结构或元件参数发生 改变时，电路原稳态被破坏而转变到另一 种稳态所经历的过程，称为电路中的过渡 过程。由于过渡过程经历的时间很短，所 以又称为暂态过程或暂态。 返回
一 、暂态过程 返回 稳态：电路中的电流，电压稳定不变或 者是时间上的周期函数，称为电路处于稳 态。 当一个稳态电路的结构或元件参数发生 改变时，电路原稳态被破坏而转变到另一 种稳态所经历的过程，称为电路中的过渡 过程。由于过渡过程经历的时间很短，所 以又称为暂态过程或暂态

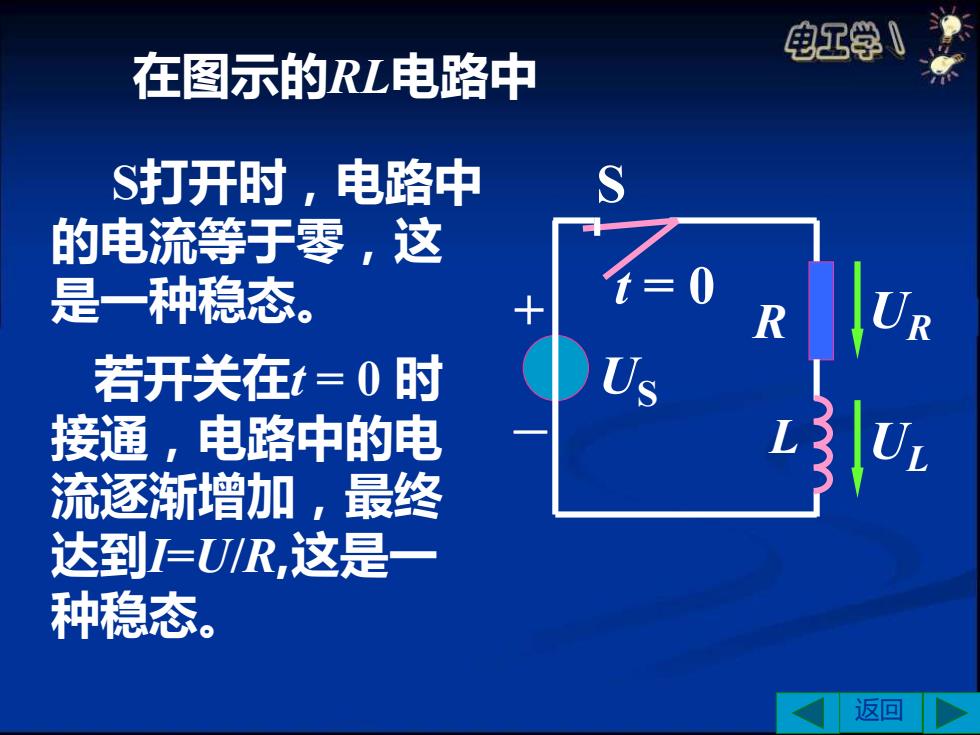

电工学↓ 在图示的RL电路中 S打开时，电路中 的电流等于零，这 是一种稳态。 若开关在t=0时 接通，电路中的电 流逐渐增加，最终 达到=U/R,这是一 种稳态。 返回
若开关在t = 0 时 接通，电路中的电 流逐渐增加，最终 达到I=U/R,这是一 种稳态。 + － t = 0 S R L UL US UR S打开时，电路中 的电流等于零，这 是一种稳态。 在图示的RL电路中 返回
二、产生暂态过程的原因 电工学↓ 内因：电路中存在储能元件(C、L) 电容与电感上存储的能量不能跃变 所以，在含有C、L的电路中，从一种稳 态到另一种稳态，要有一个过渡过程。 外因：换路 换路是指电路的结构或参数发生变 化。如开关的通断、短路、信号突然 接入、电源电路参数的改变等。 换路时电路的状态会发生改变。 返回
二、产生暂态过程的原因 内因：电路中存在储能元件（C、L） 电容与电感上存储的能量不能跃变， 所以，在含有C、L的电路中，从一种稳 态到另一种稳态，要有一个过渡过程。 外因：换路 换路是指电路的结构或参数发生变 化。如开关的通断、短路、信号突然 接入、电源电路参数的改变等。 换路时电路的状态会发生改变。 返回
