本讲主要内容 5一1扳键开关、拨盘开关、按钮、键盘与单片机的接口 5一2显示器与单片机的接口 5一3行程开关、继电器、晶闸管元件与单片机的接口 5一4A/D、D/A转换芯片与单片机的接口 5一5应用实例
本讲主要内容 5－1 扳键开关、拨盘开关、按钮、键盘与单片机的接口 5－2 显示器与单片机的接口 5－3 行程开关、继电器、晶闸管元件与单片机的接口 5－4 A/D、D/A转换芯片与单片机的接口 5－5 应用实例
5一1扳键开关、拨盘开关、按钮、键盘与单片机的接口 一扳键开关与单片机的接口 高电平 扳键开关或钮子开关◆ 低电平 通过读取扳键开关的电平信号，决定程序的执行步骤。 +5V 8031 PO 以.7 074LS244 图5-1扳键开关应用示例
5－1 扳键开关、拨盘开关、按钮、键盘与单片机的接口 一.扳键开关与单片机的接口 扳键开关或钮子开关 高电平 低电平 通过读取扳键开关的电平信号，决定程序的执行步骤。 图5-1 扳键开关应用示例
5一1扳键开关、拨盘开关、按钮、键盘与单片机的接口 CLR P1.0 MOVX A,@RO KS4:RRC A RRC A JNC KS5 JNC KS1 LJMP KF5 LJMP KF1 KS5: RRC A KS1: RRC A JNC KS6 JNC KS2 LJMP KF6 LJMP KF2 KS6: RRC A KS2:RRC A JNC KS7 JNC KS3 LJMP KF7 LJMP KF3 KS7:RRC A KS3:RRC A JNC ELSE JNC KS4 LJMP KF8 LJMP KF4 ELSE:

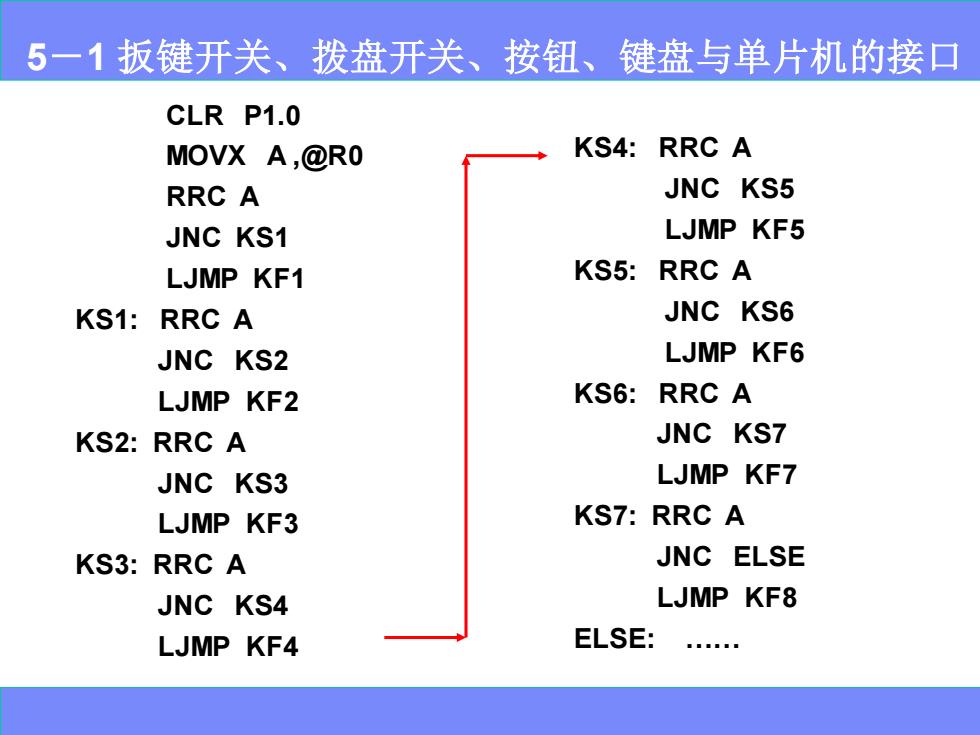

5－1 扳键开关、拨盘开关、按钮、键盘与单片机的接口 CLR P1.0 MOVX A ,@R0 RRC A JNC KS1 LJMP KF1 KS1: RRC A JNC KS2 LJMP KF2 KS2: RRC A JNC KS3 LJMP KF3 KS3: RRC A JNC KS4 LJMP KF4 KS4: RRC A JNC KS5 LJMP KF5 KS5: RRC A JNC KS6 LJMP KF6 KS6: RRC A JNC KS7 LJMP KF7 KS7: RRC A JNC ELSE LJMP KF8 ELSE:
5一1扳键开关、拨盘开关、按钮、键盘与单片机的接口 二拨盘开关与单片机的接口 1.拨盘开关 常见的是BCD码拨盘开关，如图所示。 在BCD码拨盘开关中， 1)引脚A一般接“高电平”， 2)8、4、2、1四个引脚原来是“低电平”； 当有十进制数时，拨盘会根据该数转换为BCD码的数值表示，将 这4个引脚的与引脚A根据转换关系接通，接通的为“高电平”，不接 通为“低电平”。从而实现转换
5－1 扳键开关、拨盘开关、按钮、键盘与单片机的接口 二.拨盘开关与单片机的接口 1.拨盘开关 常见的是BCD码拨盘开关，如图所示。 当有十进制数时，拨盘会根据该数转换为BCD码的数值表示，将 这4个引脚的与引脚A根据转换关系接通，接通的为“高电平”，不接 通为“低电平”。从而实现转换。 在BCD码拨盘开关中， 1）引脚A一般接“高电平”， 2）8、4、2、1四个引脚原来是“低电平”；
