第八章气体吸收 利用气体混合物中 的各组分在液体溶剂 吸收剂 气相主体 相界面 液相主体 中的溶解度不同，用 界面 适当的液体溶剂吸收 (溶解)气体混合物 yi 中的有关组分，使气 t 气相扩散 液相扩散 气体 体混合物得以分离的 一种单元操作
第八章 气 体 吸 收 利用气体混合物中 的各组分在液体溶剂 中的溶解度不同，用 适当的液体溶剂吸收 （溶解）气体混合物 中的有关组分，使气 体混合物得以分离的 一种单元操作。 吸收剂 气体 y x 界面 气相主体 液相主体 相界面 气相扩散 液相扩散 yi xi

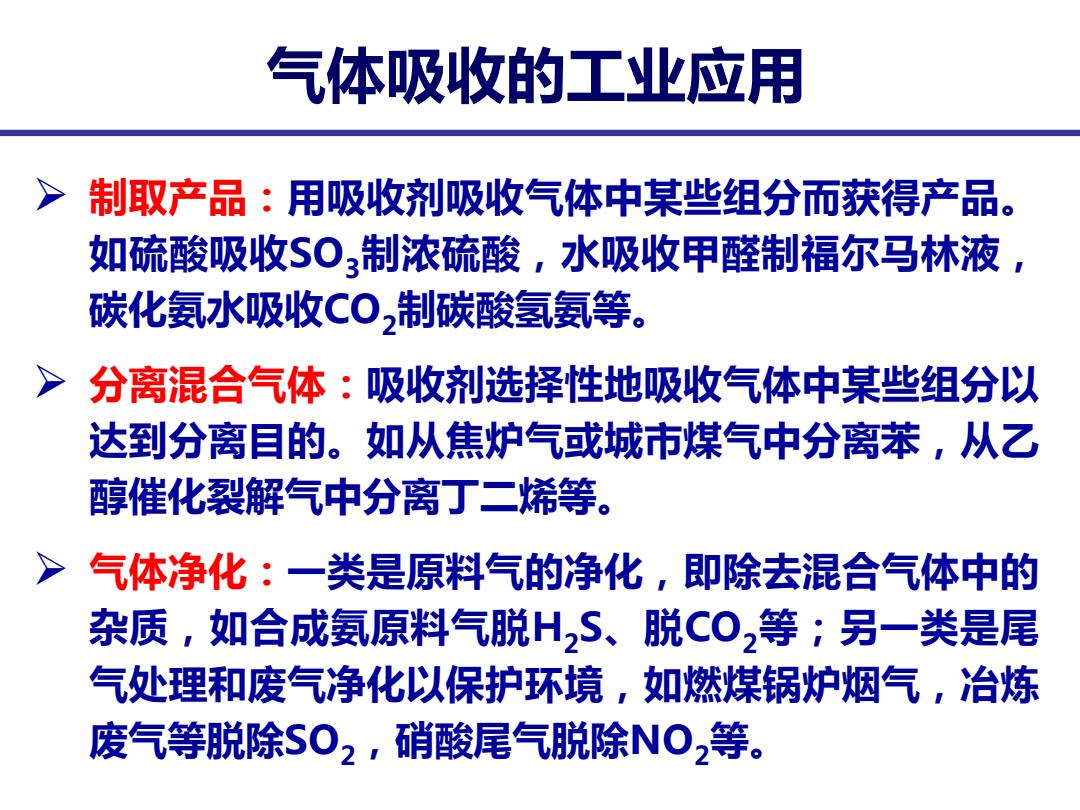

气体吸收的工业应用 > 制取产品：用吸收剂吸收气体中某些组分而获得产品。 如硫酸吸收$O3制浓硫酸，水吸收甲醛制福尔马林液， 碳化氨水吸收C0,制碳酸氢氨等。 分离混合气体：吸收剂选择性地吸收气体中某些组分以 达到分离目的。如从焦炉气或城市煤气中分离苯，从乙 醇催化裂解气中分离丁二烯等。 气体净化：一类是原料气的净化，即除去混合气体中的 杂质，如合成氨原料气脱H2S、脱C02等；另一类是尾 气处理和废气净化以保护环境，如燃煤锅炉烟气，冶炼 废气等脱除S02,硝酸尾气脱除NO2等
气体吸收的工业应用 制取产品：用吸收剂吸收气体中某些组分而获得产品。 如硫酸吸收SO3制浓硫酸，水吸收甲醛制福尔马林液， 碳化氨水吸收CO2制碳酸氢氨等。 分离混合气体：吸收剂选择性地吸收气体中某些组分以 达到分离目的。如从焦炉气或城市煤气中分离苯，从乙 醇催化裂解气中分离丁二烯等。 气体净化：一类是原料气的净化，即除去混合气体中的 杂质，如合成氨原料气脱H2S、脱CO2等；另一类是尾 气处理和废气净化以保护环境，如燃煤锅炉烟气，冶炼 废气等脱除SO2，硝酸尾气脱除NO2等
吸收分离气体混合物的关键问题 >选择合适的溶剂； >提供合适的传质设备以实现气液两相的接触： >溶剂的再生； >一个完整的吸收过程一般包括吸收和解吸两个 组成部分
吸收分离气体混合物的关键问题 选择合适的溶剂； 提供合适的传质设备以实现气液两相的接触； 溶剂的再生； 一个完整的吸收过程一般包括吸收和解吸两个 组成部分
吸收过程的方式 吸收过程通常在吸收塔中进行： >根据气、液两相的流动方向，有逆流操作、并流操 作、错流操作等类型，工业生产中以逆流操作为主； > 根据气液两相接触方式的不同可分为级式接触和微 分接触两大类
吸收过程的方式 吸收过程通常在吸收塔中进行； 根据气、液两相的流动方向，有逆流操作、并流操 作、错流操作等类型，工业生产中以逆流操作为主； 根据气液两相接触方式的不同可分为级式接触和微 分接触两大类
补充新鲜油 (吸收剂S) 脱苯煤气 (尾气B) 冷却器 A 冷却器 粗苯 (溶液A) ☑ 水 换热器 含苯煤气 (混合气A+B) 过热水蒸气 宫油 贫油 (吸收液AS) (再生吸收剂S) 吸收塔 解吸塔 煤气脱苯过程
煤气脱苯过程
