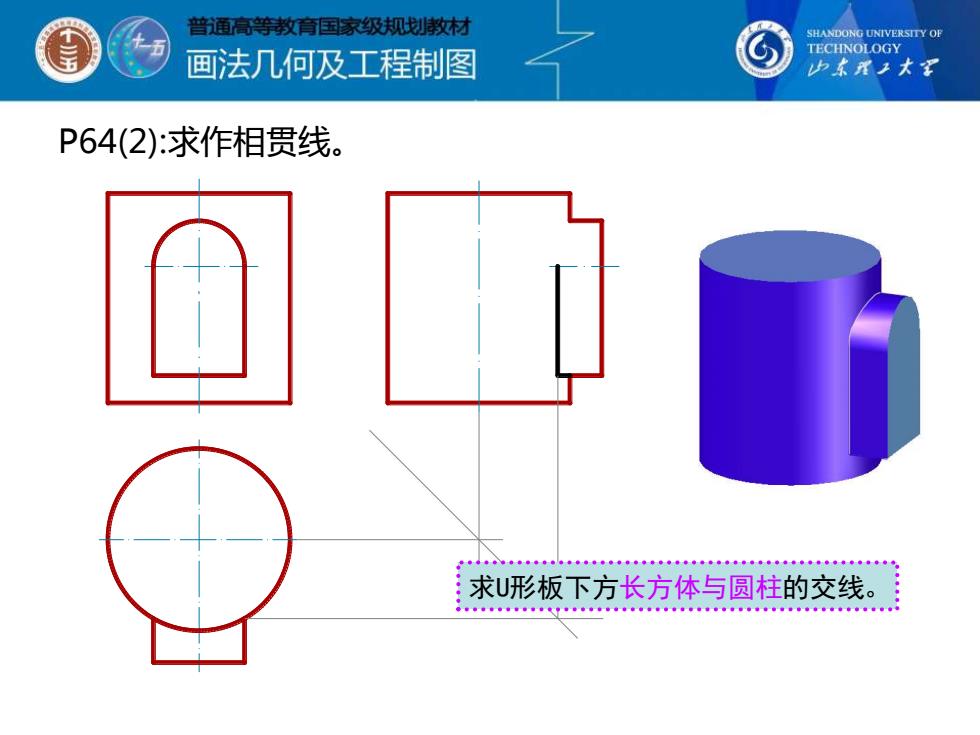

普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OF 画法几何及工程制图 TECHNOLOGY 少本用工大军 P64(2):求作相贯线。 求U形板下方长方体与圆柱的交线。 。-
P64(2):求作相贯线。 求U形板下方长方体与圆柱的交线
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本用子大军 P64(2):求作相贯线。 求U形板上方圆柱面与圆柱面的交线。 多。中。中我t中。◆。◆中中中。g
P64(2):求作相贯线。 求U形板上方圆柱面与圆柱面的交线

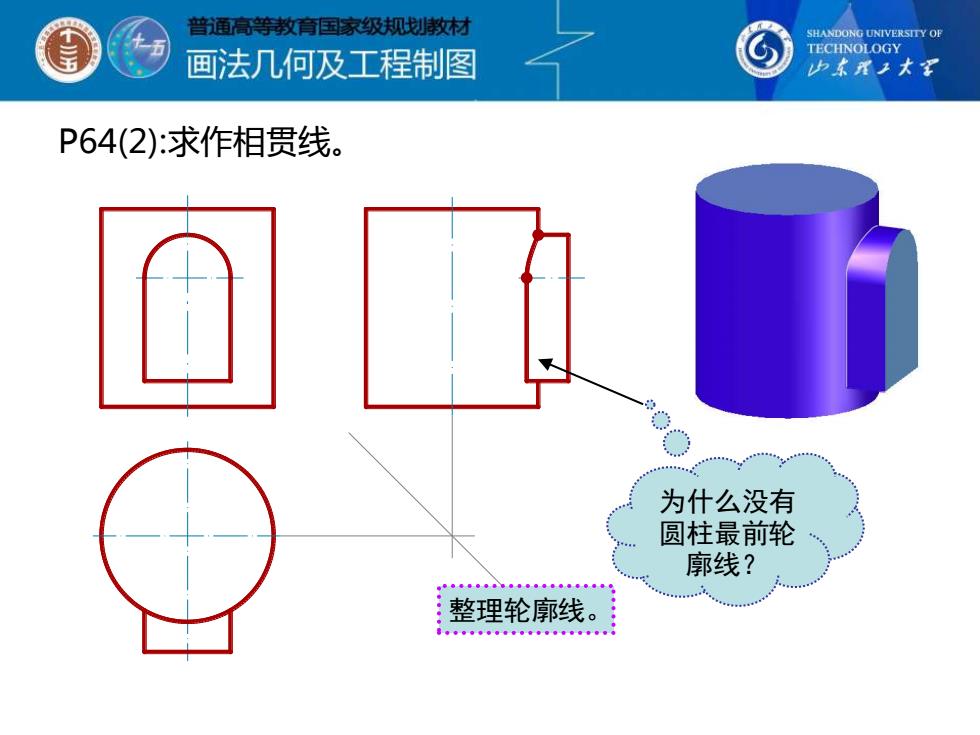

普通高等教育国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本理子大军 P64(2):求作相贯线。 为什么没有 圆柱最前轮 廓线？ 轮廓线。 : 整理轮廓线
P64(2):求作相贯线。 整理轮廓线。 为什么没有 圆柱最前轮 廓线？
普通高等教育国家级规戏划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P64(3):求作相贯线。 长圆孔左右是各挖走半个圆柱， 中间是挖走一个长方体
P64(3):求作相贯线。 长圆孔左右是各挖走半个圆柱， 中间是挖走一个长方体
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本用工大军 P64(3):求作相贯线。 求挖走长方体产生的交线
P64(3):求作相贯线。 求挖走长方体产生的交线
