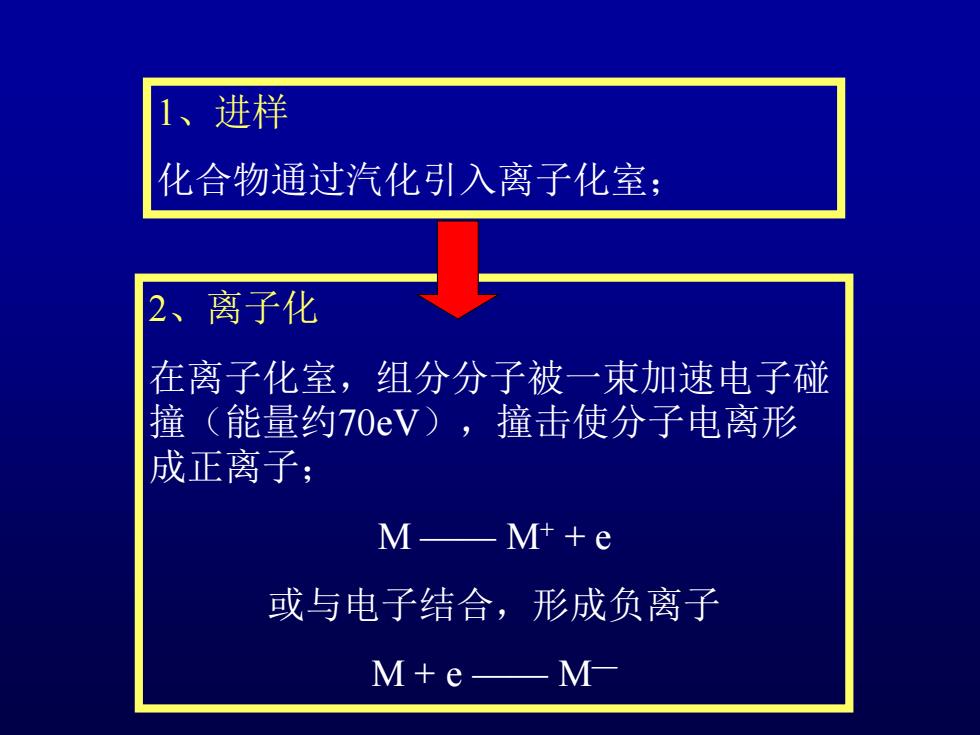

1、进样 化合物通过汽化引入离子化室； 2、离子化 在离子化室，组分分子被一束加速电子碰 撞（能量约70eV），撞击使分子电离形 成正离子； M —— M+ + e 或与电子结合，形成负离子 M + e —— M—
1、进样 化合物通过汽化引入离子化室； 2、离子化 在离子化室，组分分子被一束加速电子碰 撞（能量约70eV），撞击使分子电离形 成正离子； M —— M+ + e 或与电子结合，形成负离子 M + e —— M—

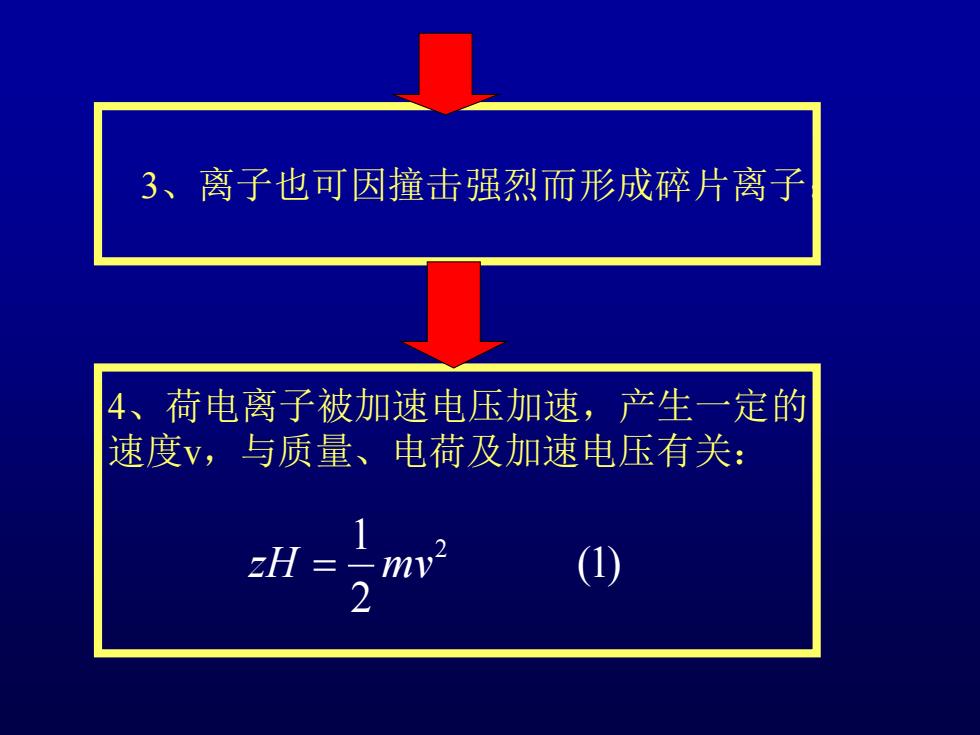

3、离子也可因撞击强烈而形成碎片离子： 4、荷电离子被加速电压加速，产生一定的 速度v，与质量、电荷及加速电压有关： (1) 2 1 2 zH = mv
3、离子也可因撞击强烈而形成碎片离子： 4、荷电离子被加速电压加速，产生一定的 速度v，与质量、电荷及加速电压有关： (1) 2 1 2 zH = mv
5、加速离子进入一个强度为H的磁场，发 生偏转，半径为： (2) zH mv r = 将（1）（2）合并： (3) 2 2 2 V H r Z m = 当 r 为仪器设置不变时，改变加速电压或磁 场强度，则不同m/z的离子依次通过狭缝到 达检测器，形成质量谱，简称质谱
5、加速离子进入一个强度为H的磁场，发 生偏转，半径为： (2) zH mv r = 将（1）（2）合并： (3) 2 2 2 V H r Z m = 当 r 为仪器设置不变时，改变加速电压或磁 场强度，则不同m/z的离子依次通过狭缝到 达检测器，形成质量谱，简称质谱

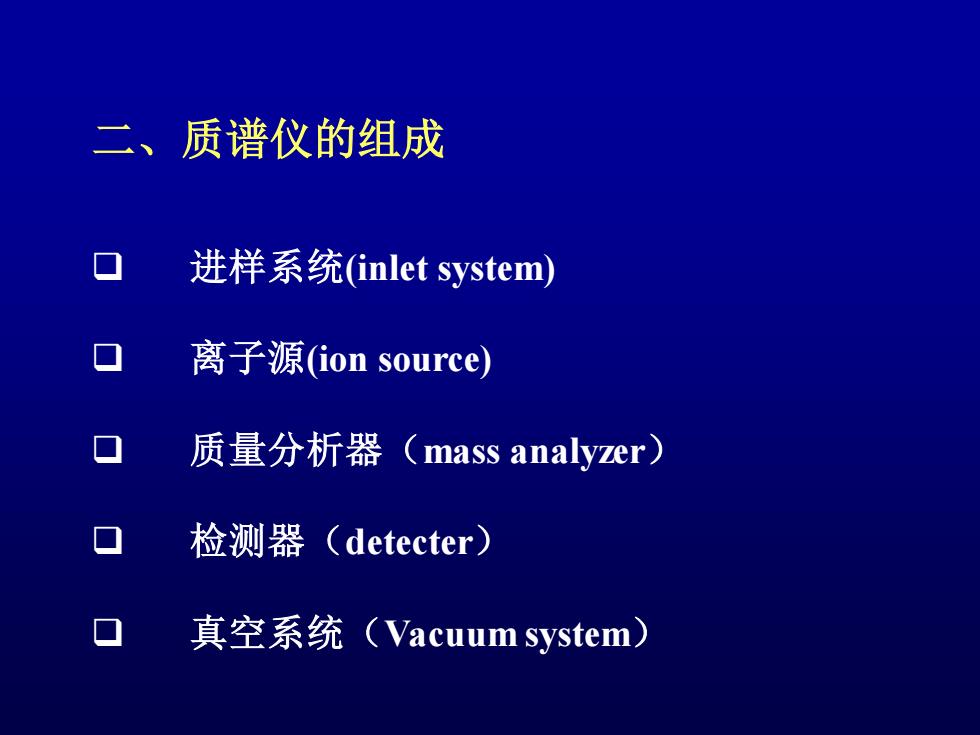

❑ 进样系统(inlet system) ❑ 离子源(ion source) ❑ 质量分析器（mass analyzer） ❑ 检测器（detecter） ❑ 真空系统（Vacuum system） 二、质谱仪的组成
❑ 进样系统(inlet system) ❑ 离子源(ion source) ❑ 质量分析器（mass analyzer） ❑ 检测器（detecter） ❑ 真空系统（Vacuum system） 二、质谱仪的组成
1、样品引入系统 气体——直接导入或用气相色谱进样 液体——加热汽化或雾化进样 固体——用直接进样探头
1、样品引入系统 气体——直接导入或用气相色谱进样 液体——加热汽化或雾化进样 固体——用直接进样探头
