简介 1.2 多元数据的可视化 2 1.3 可视化技术.。 6 1.3.1几何投影方法.. 6 1.3.2基于像素的可视化技术 29 1.3.3 层次化可视化技术 33 1.3.4基于图标的可视化技术.... 41 Previous Next First Last Back Forward 1
简介 1.2 多元数据的可视化 . . . . . . . . . . . . . . . 2 1.3 可视化技术 . . . . . . . . . . . . . . . . . . . 6 1.3.1 几何投影方法 . . . . . . . . . . . . . . 6 1.3.2 基于像素的可视化技术 . . . . . . . . . 29 1.3.3 层次化可视化技术 . . . . . . . . . . . 33 1.3.4 基于图标的可视化技术 . . . . . . . . . 41 Previous Next First Last Back Forward 1

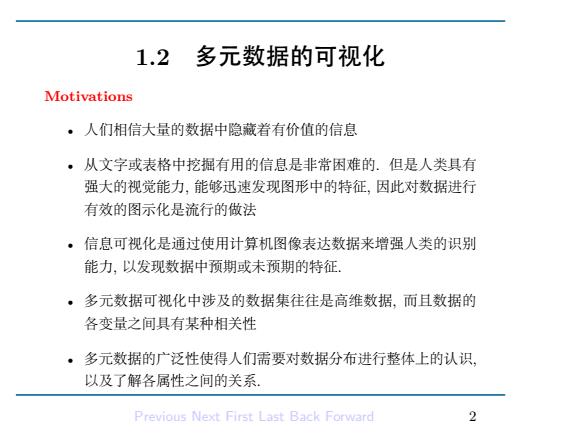

1.2 多元数据的可视化 Motivations ·人们相信大量的数据中隐藏着有价值的信息 ,从文字或表格中挖掘有用的信息是非常困难的.但是人类具有 强大的视觉能力，能够迅速发现图形中的特征，因此对数据进行 有效的图示化是流行的做法 ·信息可视化是通过使用计算机图像表达数据来增强人类的识别 能力，以发现数据中预期或未预期的特征， ·多元数据可视化中涉及的数据集往往是高维数据，而且数据的 各变量之间具有某种相关性 ·多元数据的广泛性使得人们需要对数据分布进行整体上的认识， 以及了解各属性之间的关系 Previous Next First Last Back Forward 2
1.2 多元数据的可视化 Motivations • 人们相信大量的数据中隐藏着有价值的信息 • 从文字或表格中挖掘有用的信息是非常困难的. 但是人类具有 强大的视觉能力, 能够迅速发现图形中的特征, 因此对数据进行 有效的图示化是流行的做法 • 信息可视化是通过使用计算机图像表达数据来增强人类的识别 能力, 以发现数据中预期或未预期的特征. • 多元数据可视化中涉及的数据集往往是高维数据, 而且数据的 各变量之间具有某种相关性 • 多元数据的广泛性使得人们需要对数据分布进行整体上的认识, 以及了解各属性之间的关系. Previous Next First Last Back Forward 2
Challenges ·构造一个问题的良好的可视化表示有些时候是非常困难且不明 确的。 ·映射问题：将高维数据合适的映射到2D上往往比较困难.一 般来说这依赖于数据的本身结构.而且，将数据属性和图像元 素联系起来也是需要特别注意的，不合适的联系会对观察者造 成误导. 。维数问题：多元数据往往数据量很大且维数较大，因此将这种 数据的所有特点在一个图中表达是很困难的，从而对用户直观 的和交互的探索数据空间带来挑战.维数的顺序也是可视化中 的重要因素 ·设计上的权衡：多元数据可视化总是在信息量，简单性和精确 性之间进行权衡. Previous Next First Last Back Forward 3
Challenges • 构造一个问题的良好的可视化表示有些时候是非常困难且不明 确的. • 映射问题: 将高维数据合适的映射到 2D 上往往比较困难. 一 般来说这依赖于数据的本身结构. 而且, 将数据属性和图像元 素联系起来也是需要特别注意的, 不合适的联系会对观察者造 成误导. • 维数问题: 多元数据往往数据量很大且维数较大, 因此将这种 数据的所有特点在一个图中表达是很困难的, 从而对用户直观 的和交互的探索数据空间带来挑战. 维数的顺序也是可视化中 的重要因素. • 设计上的权衡: 多元数据可视化总是在信息量, 简单性和精确 性之间进行权衡. Previous Next First Last Back Forward 3
·评价可视化工具发现的结果往往不容易：我们事先并不知道数 据中含有什么样的有用信息.但是不管怎么样，如果对数据一 无所知，则我们就根本没有办法评价发现的结果是否具有价值. Previous Next First Last Back Forward 4
• 评价可视化工具发现的结果往往不容易: 我们事先并不知道数 据中含有什么样的有用信息. 但是不管怎么样, 如果对数据一 无所知, 则我们就根本没有办法评价发现的结果是否具有价值. Previous Next First Last Back Forward 4
维数 ·数据中的属性个数(number of attributes) -1:一维1D/univariate -2:二维2D/bivariate -3:三维3D/trivariate -≥3：多维(multidimensional/hypervariate/multivariate) ·低维与高维之间的界限是不明确的，一般高维有≥4变量 Dimensions 相互独立的属性(attribute) Variables 。一些术语： 相互关联的属性 Multidimensional 独立维的维数 multivariate 相关变量的维数 Previous Next First Last Back Forward
维数 • 数据中的属性个数 (number of attributes) – 1: 一维 1D/ univariate – 2: 二维 2D/ bivariate – 3: 三维 3D/ trivariate – ≥ 3: 多维 (multidimensional/hypervariate/multivariate) • 低维与高维之间的界限是不明确的, 一般高维有 ≥ 4 变量 • 一些术语: Dimensions 相互独立的属性 (attribute) Variables 相互关联的属性 Multidimensional 独立维的维数 multivariate 相关变量的维数 Previous Next First Last Back Forward 5
