上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY 工程材料学 第二讲 晶体结构 MAU SHM
工程材料学 第二讲 晶体结构
金属的晶体结尥 上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY 固体的分类：按原子（或分子）的聚集状态 分为晶体和非晶体 （可以互相转换)。 晶体的特点： 基本质点在空间规则排列，具有规则的 外形； NG UN 具有一定熔点； 各向异性。 2
2 金属的晶体结构 固体的分类： 按原子(或分子)的聚集状态 分为晶体和非晶体（可以互相转换）。 晶体的特点： 基本质点在空间规则排列,具有规则的 外形； 具有一定熔点； 各向异性

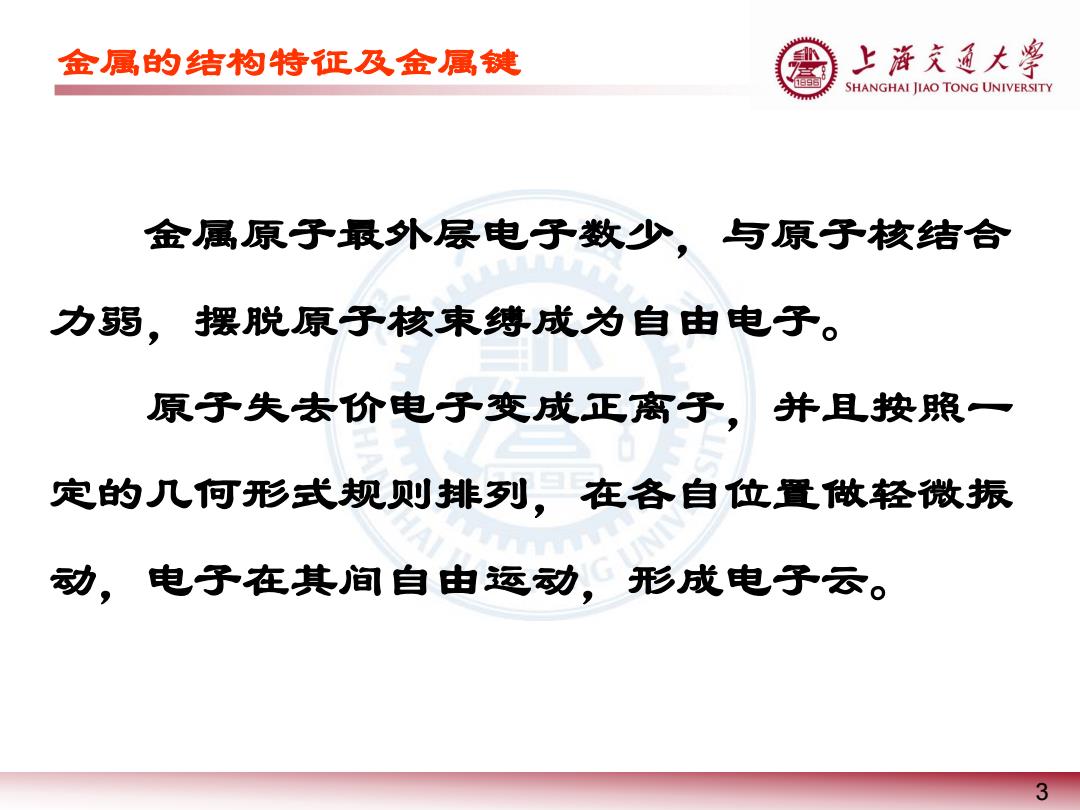

金属的结构特征及金属键 上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY 金属原子最外层电子数少，与原子核结合 力弱，摆脱原子核束缚成为自由电子。 原子失去价电子变成正离子，并且按照一 定的几何形式规则排列，在各自位置做轻微振 动，电子在其间自由运动， 形成电了云。 3
3 金属原子最外层电子数少，与原子核结合 力弱，摆脱原子核束缚成为自由电子。 原子失去价电子变成正离子，并且按照一 定的几何形式规则排列，在各自位置做轻微振 动，电子在其间自由运动，形成电子云。 金属的结构特征及金属键

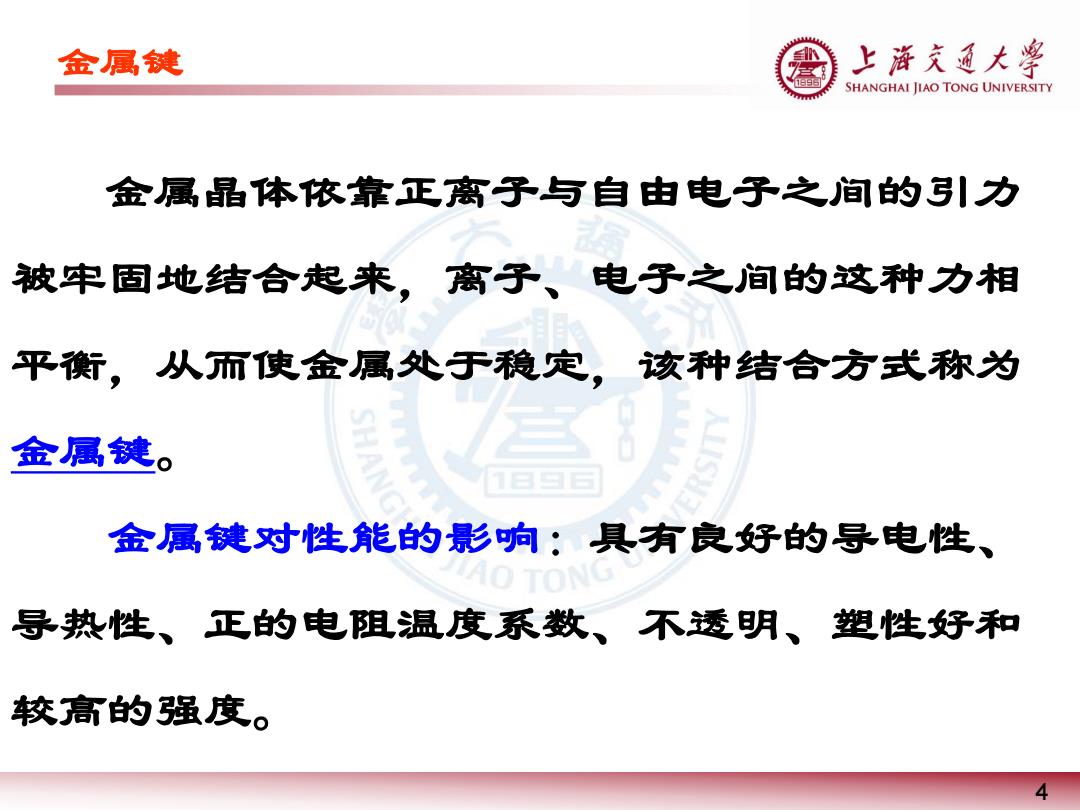

金属键 上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY 金属晶体依靠正离子与自由电子之间的引力 被牢固地结合起来，离子、电子之间的这种力相 平衡，从而使金属处于稳定，该种结合方式称为 金属键。 金属键对性能的影响：具有良好的导电性、 导热性、正的电阻温度系数、不透明、塑性好和 较高的强度。 4
4 金属键 金属晶体依靠正离子与自由电子之间的引力 被牢固地结合起来，离子、电子之间的这种力相 平衡，从而使金属处于稳定，该种结合方式称为 金属键。 金属键对性能的影响：具有良好的导电性、 导热性、正的电阻温度系数、不透明、塑性好和 较高的强度
其他类型的结合键 上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY 共价键是一种强吸引力的结合键。两个原子接近时 借共用电子对所产生的力而结合。 离子键由正负电荷相互吸引造成，与正离子相邻的 是负离子，与负离子相邻的是正离子。 分子键靠原子各自内部电子分布不均匀产生较弱的 静电引力形成。 氢键是C一H、O一H或N一H键端部暴露的质子是没有 电子屏蔽的，所以，这个正电荷可以吸引相邻分子的价 电子而形成。 5
5 其他类型的结合键 共价键是一种强吸引力的结合键。两个原子接近时 借共用电子对所产生的力而结合。 离子键由正负电荷相互吸引造成，与正离子相邻的 是负离子，与负离子相邻的是正离子。 分子键靠原子各自内部电子分布不均匀产生较弱的 静电引力形成。 氢键是C－H、O－H或N－H键端部暴露的质子是没有 电子屏蔽的，所以，这个正电荷可以吸引相邻分子的价 电子而形成
