晶体的基本概念 上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY 为了研究晶体中原/分子的排列情况，将其 抽象为几何点， 并用直线连接起来形成的三维空 间格架称为晶格，交点称为结点， 组成晶格的最 小几何单元称为晶胞， 晶胞各边的尺寸a、b、C 称为晶格常数，其大小通常以埃为计量单位， 0T 胞各边之间的相互夹角分别以、B、y表示。 6
6 晶体的基本概念 为了研究晶体中原/分子的排列情况，将其 抽象为几何点，并用直线连接起来形成的三维空 间格架称为晶格，交点称为结点，组成晶格的最 小几何单元称为晶胞，晶胞各边的尺寸a、b、c 称为晶格常数，其大小通常以埃为计量单位，晶 胞各边之间的相互夹角分别以α、β、γ表示

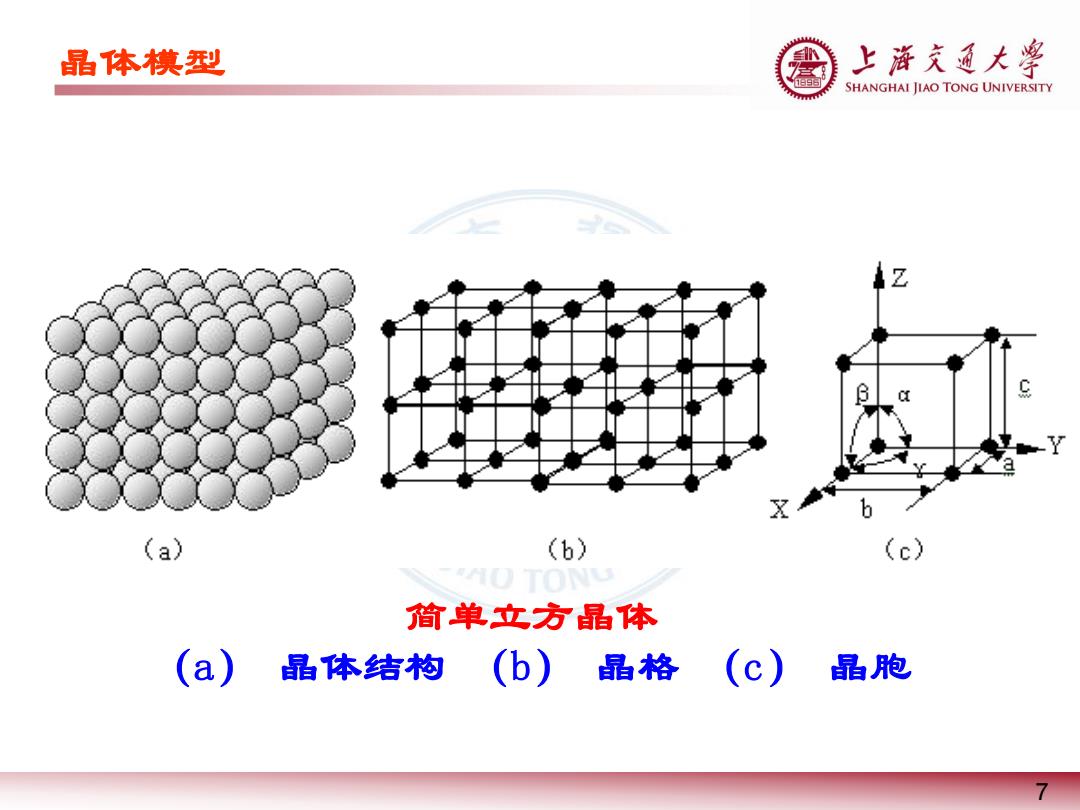

晶体模型 上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY Z (a) (b) (c) CU TONG 简单立方晶体 (a) 晶体结构 (b)晶格 (c) 晶胞 7
7 晶体模型 简单立方晶体 （a） 晶体结构 （b） 晶格 （c） 晶胞
配位数与致密度 上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY 为了描述晶格中原子排列的紧密程度。通常采用 配位数和致密度(K)来表示。 配位数是指晶格中与任一原子处于相等距离并相 距最近的原子数目： 致密度是指晶胞中原子本身所占的体积百分数， 即晶胞中所包含的原子体积与晶胞体积(V)的比值， 即K=nU/W（晶胞中包含原子数●每个原子体积/晶胞体 积)。 8
8 配位数与致密度 为了描述晶格中原子排列的紧密程度，通常采用 配位数和致密度（K）来表示。 配位数是指晶格中与任一原子处于相等距离并相 距最近的原子数目； 致密度是指晶胞中原子本身所占的体积百分数， 即晶胞中所包含的原子体积与晶胞体积（V）的比值， 即K=nU/V（晶胞中包含原子数每个原子体积/晶胞体 积）

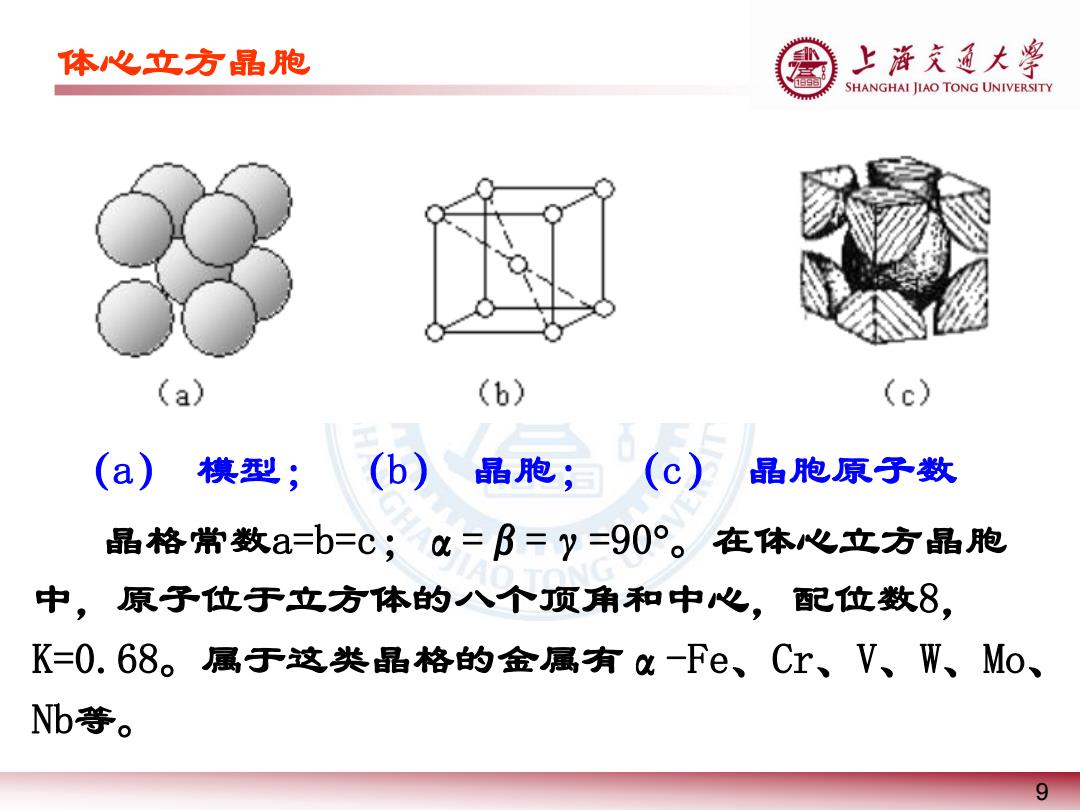

体心心立方晶胞 上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY (a) (b) (c) (a)模型； (b) 晶胞； (c) 晶胞原子数 晶格常数a=b=C;a:=B=y=90°。在体心立方晶胞 中，原子位于立方体的八个顶角和中心，配位数8， K=0.68。属于这类晶格的金属有-Fe、Cr、V、W、Mo、 Nb等。 9
9 体心立方晶胞 （a） 模型； （b） 晶胞； （c） 晶胞原子数 晶格常数a=b=c；α=β=γ=90 。在体心立方晶胞 中，原子位于立方体的八个顶角和中心，配位数8， K=0.68。属于这类晶格的金属有α-Fe、Cr、V、W、Mo、 Nb等

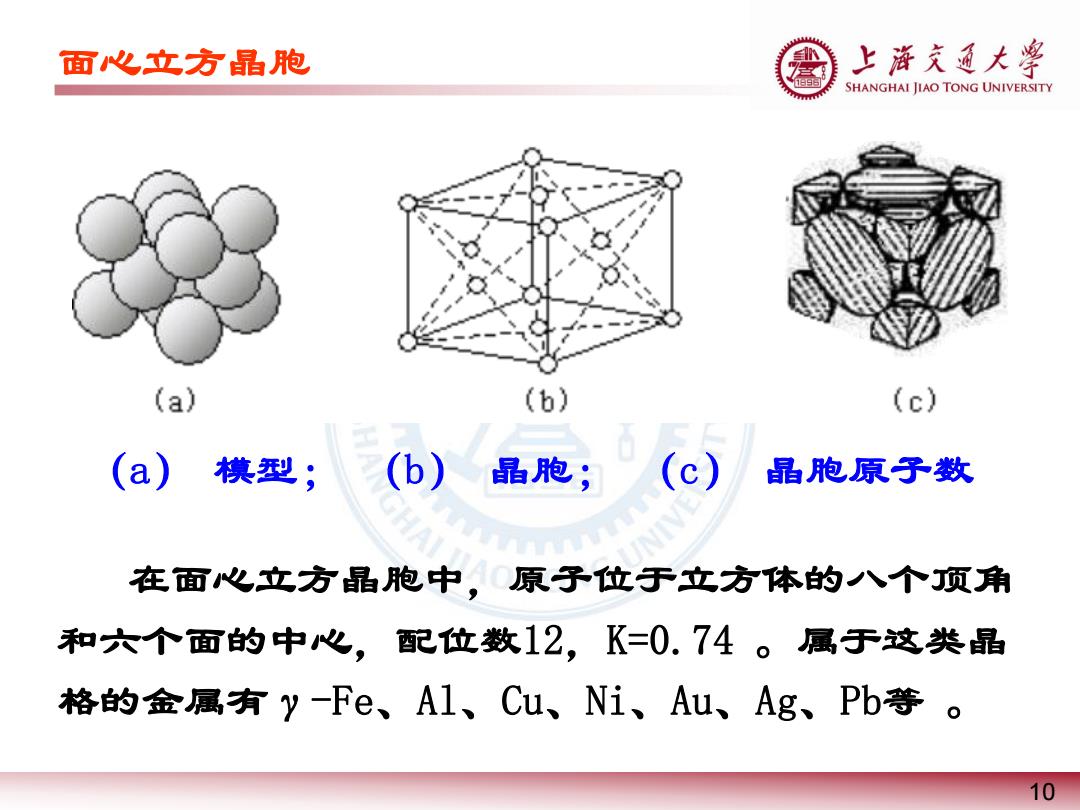

面心心立方晶胞 上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY (a) (b) (c) (a) 模型； (b) 晶胞； 晶胞原子数 在面心立方晶胞中，原子位于立方体的八个顶角 和六个面的中心，配位数12，K=0.74。属于这类晶 格的金属有y-Fe、Al、Cu、Ni、Au、Ag、Pb等。 10
10 面心立方晶胞 （a） 模型； （b） 晶胞； （c） 晶胞原子数 在面心立方晶胞中，原子位于立方体的八个顶角 和六个面的中心，配位数12，K=0.74 。属于这类晶 格的金属有γ-Fe、Al、Cu、Ni、Au、Ag、Pb等
