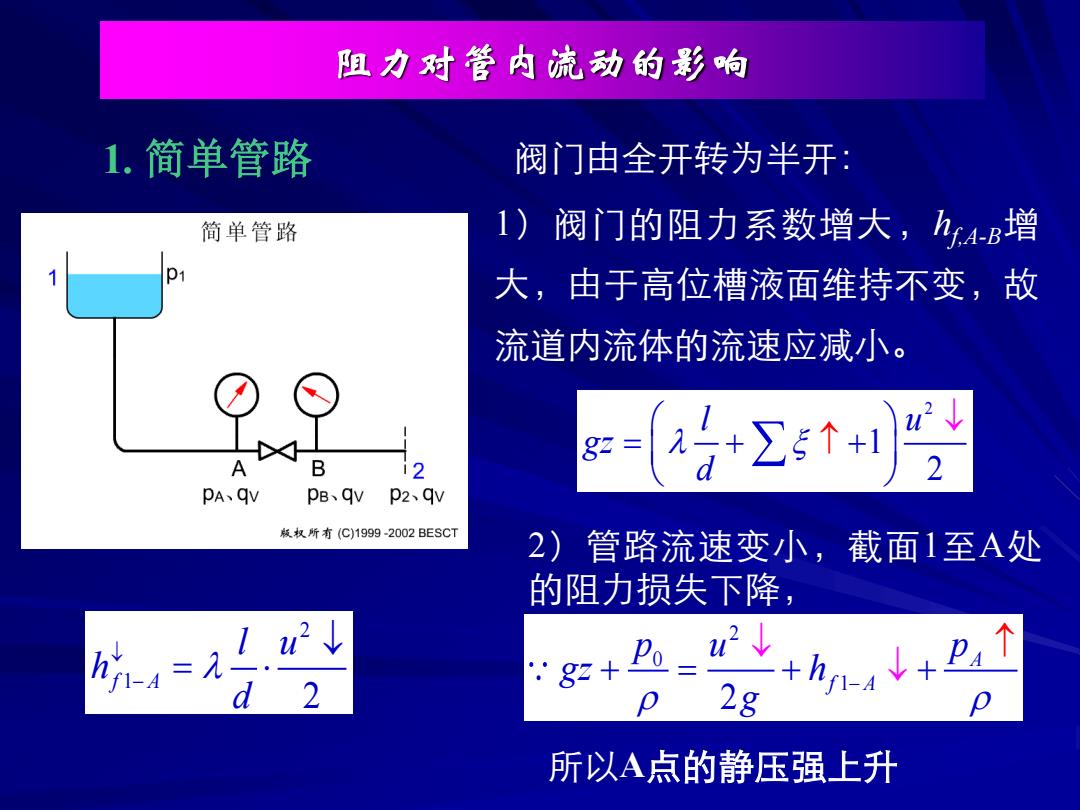

阻力对管内流动的影响 1.简单管路 阀门由全开转为半开： 简单管路 1) 阀门的阻力系数增大，h,4-B增 大，由于高位槽液面维持不变，故 流道内流体的流速应减小。 2↓ A B 12 2 pA、qV pB、qVp2、qV 版权所有(C)1999-2002 BESCT 2)管路流速变小，截面1至A处 的阻力损失下降， g+凸-++ 2g 所以A点的静压强上升
阻力对管内流动的影响 1. 简单管路 阀门由全开转为半开： 1）阀门的阻力系数增大，hf,A-B增 大，由于高位槽液面维持不变，故 流道内流体的流速应减小。 2 1 2 l u gz d 2 1 2 f A l u h d 2）管路流速变小，截面1至A处 的阻力损失下降， 2 0 1 2 A f A p u p gz h g 所以A点的静压强上升
简单管路 3)同理，由于管路流速小，导 致B处到截面2的阻力损失下降， 2 +P2+hB-2↓ A B 2 12 pA、qV pB、qV p2、qv 版权所有(C)1999-2002 BESCT 所以B点的静压强将下降。 般性结论 1)任何局部阻力的增大将使管内各处的流速下降。 2)下游的阻力增大将导致上游的静压强的上升。 3)上游的阻力增大将使下游的静压强下降。 4) 阻力损失总是表现为流体机械能的降低
3）同理，由于管路流速小，导 致B处到截面2的阻力损失下降， 2 2 2 2 , 2 2 2 B B f B p u u p h 所以B点的静压强将下降。 一般性结论 ： 1）任何局部阻力的增大将使管内各处的流速下降。 2）下游的阻力增大将导致上游的静压强的上升。 3）上游的阻力增大将使下游的静压强下降。 4) 阻力损失总是表现为流体机械能的降低
2.分支管路 简单管路得到的结论仍适用 分支管路 某一支路阀门由全开转为半开： 1)阀门A关小，阻力系数4增大， 2 支管中的流速u2将出现下降趋势， p2、qv2 qvo O点处的静压强将上升。 p3、qv3 版权所有(C)1999-2002 BESCT 3 2)O点处静压强的上升将使总流速4，下降 g=B↑+a+ 2 3)O点处静压强的上升使另一支管流速，出现上升趋势 g-g+)+0+ 1o-B u个 d. 2 d 2
2. 分支管路 某一支路阀门由全开转为半开： 1）阀门A关小，阻力系数ξA增大， 支管中的流速u2将出现下降趋势， O点处的静压强将上升。 2）O点处静压强的上升将使总流速u0下降 2 0 1 0 0 ( 1) 2 p l u gz d 简单管路得到的结论仍适用 3）O点处静压强的上升使另一支管流速u3出现上升趋势 2 2 1 3 1 0 0 0 0 0 (1 ) 2 2 B B B B l u l u d d P P
