万向节分类 挠性万向节：弹性元件一般采用橡胶，在 两轴夹角不大时采用 不等速万向节：输入输出轴瞬时在存 在瞬时角速度不完全相等等；（如十字 万向节 轴式) 刚性万向节 准等速万向节（如双联式、凸块式、 三销轴式等 等速万向节（如球叉式、球笼式等
万向节分类 万 向 节 挠性万向节：弹性元件一般采用橡胶，在 两轴夹角不大时采用 刚 性 万 向 节 不等速万向节：输入输出轴瞬时在存 在瞬时角速度不完全相等等；（如十字 轴 式） 准等速万向节（如双联式、凸块式、 三销轴式等） 等速万向节（如球叉式、球笼式等）
万向节 刚性万向节 挠性万向节 不等速万向节 准等速万向节 等速万向节 十字轴式 双联式 块式 三销轴式 球叉式 球笼式 三枢轴式 圆弧槽滚道 直槽滚道 中心固定型 伸缩型型 中心固定型 伸缩型型

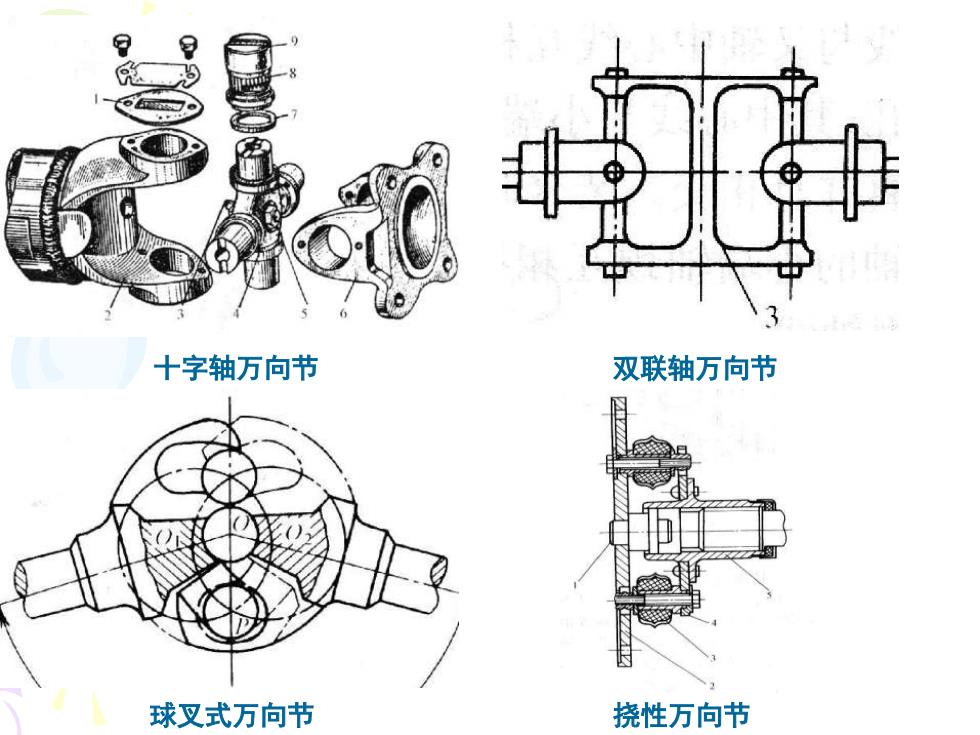

十字轴万向节 双联轴万向节 球叉式万向节 挠性万向节
十字轴万向节 双联轴万向节 球叉式万向节 挠性万向节
二、普通十字轴万向节 简单介绍结构 1、组成：万向节叉、十字轴、油封、滚针轴承及其轴向定位 件和密封件等组成。 2、特点：结构简单、零部件少、工作可靠、效率高，允许两 轴之间的转角1520度。 滚针轴承 轴承盖 安全阀 万向节叉 十字轴 万向节叉 》
二、普通十字轴万向节 简单介绍结构 1、组成：万向节叉、十字轴、油封、滚针轴承及其轴向定位 件和密封件等组成。 2、特点：结构简单、零部件少、工作可靠、效率高，允许两 轴之间的转角15~20度
十字轴式刚性万向节 接针轴承 酣承壳 万向节叉 套管 花在键轴 轴管
十字轴式刚性万向节
