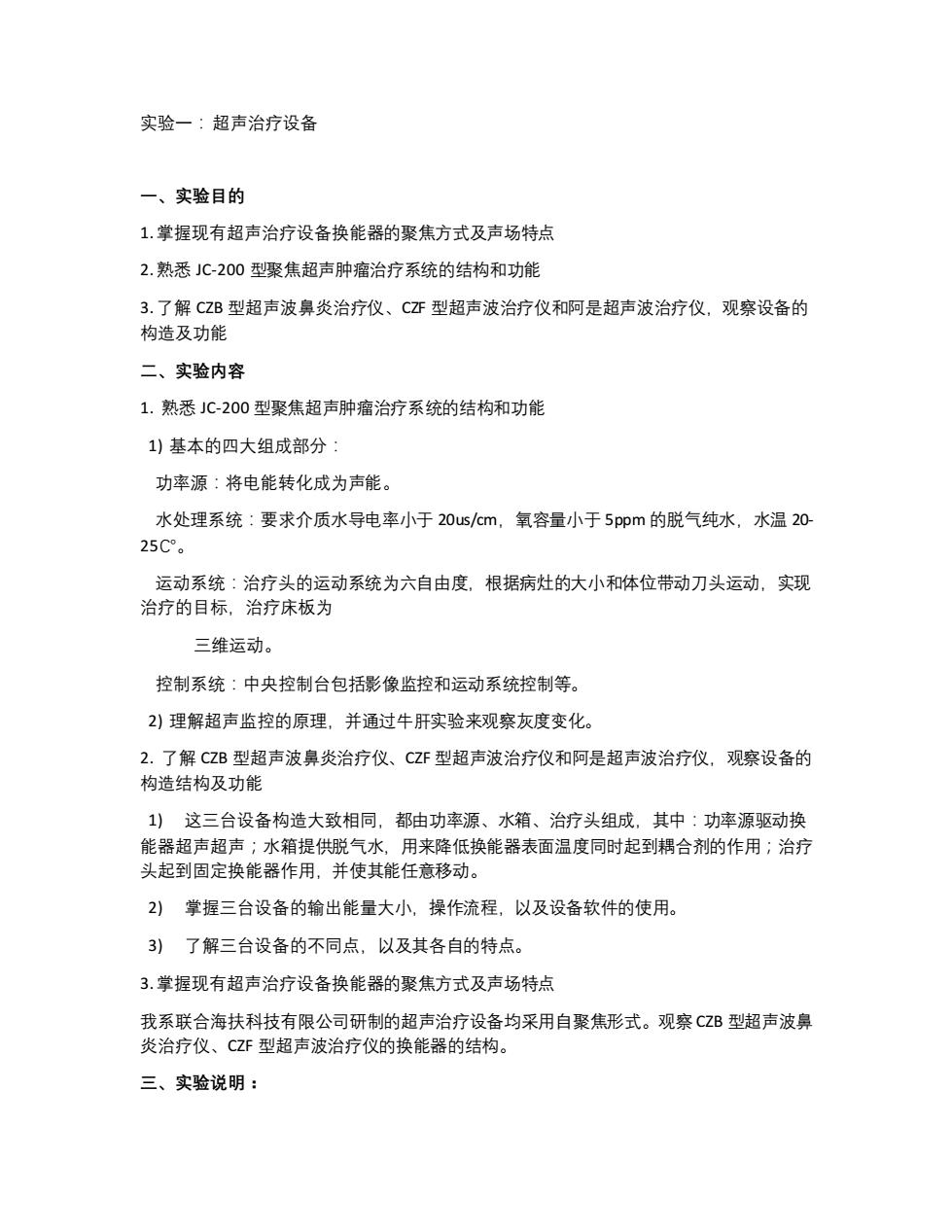

实验一：超声治疗设备一、实验目的1.掌握现有超声治疗设备换能器的聚焦方式及声场特点2.熟悉 JC-200 型聚焦超声肿瘤治疗系统的结构和功能3.了解 CZB 型超声波鼻炎治疗仪、CZF 型超声波治疗仪和阿是超声波治疗仪，观察设备的构造及功能二、实验内容1. 熟悉 JC-200 型聚焦超声肿瘤治疗系统的结构和功能1)基本的四大组成部分功率源：将电能转化成为声能。水处理系统：要求介质水导电率小于20us/cm，氧容量小于5ppm的脱气纯水，水温2025C运动系统：治疗头的运动系统为六自由度，根据病灶的大小和体位带动刀头运动，实现治疗的目标，治疗床板为三维运动。控制系统：中央控制台包括影像监控和运动系统控制等。2）理解超声监控的原理，并通过牛肝实验来观察灰度变化。2.了解CZB型超声波鼻炎治疗仪、CZF 型超声波治疗仪和阿是超声波治疗仪，观察设备的构造结构及功能这三台设备构造大致相同，都由功率源、水箱、治疗头组成，其中：功率源驱动换1)能器超声超声；水箱提供脱气水，用来降低换能器表面温度同时起到耦合剂的作用；治疗头起到固定换能器作用，并使其能任意移动。2）掌握三台设备的输出能量大小，操作流程，以及设备软件的使用。3）了解三台设备的不同点，以及其各自的特点。3.掌握现有超声治疗设备换能器的聚焦方式及声场特点我系联合海扶科技有限公司研制的超声治疗设备均采用自聚焦形式。观察CZB型超声波鼻炎治疗仪、CZF型超声波治疗仪的换能器的结构。三、实验说明：
实验一：超声治疗设备 一、实验目的 1.掌握现有超声治疗设备换能器的聚焦方式及声场特点 2.熟悉 JC-200 型聚焦超声肿瘤治疗系统的结构和功能 3.了解 CZB 型超声波鼻炎治疗仪、CZF 型超声波治疗仪和阿是超声波治疗仪，观察设备的 构造及功能 二、实验内容 1. 熟悉 JC-200 型聚焦超声肿瘤治疗系统的结构和功能 1) 基本的四大组成部分： 功率源：将电能转化成为声能。 水处理系统：要求介质水导电率小于 20us/cm，氧容量小于 5ppm 的脱气纯水，水温 20- 25℃。 运动系统：治疗头的运动系统为六自由度，根据病灶的大小和体位带动刀头运动，实现 治疗的目标，治疗床板为 三维运动。 控制系统：中央控制台包括影像监控和运动系统控制等。 2) 理解超声监控的原理，并通过牛肝实验来观察灰度变化。 2. 了解 CZB 型超声波鼻炎治疗仪、CZF 型超声波治疗仪和阿是超声波治疗仪，观察设备的 构造结构及功能 1) 这三台设备构造大致相同，都由功率源、水箱、治疗头组成，其中：功率源驱动换 能器超声超声；水箱提供脱气水，用来降低换能器表面温度同时起到耦合剂的作用；治疗 头起到固定换能器作用，并使其能任意移动。 2) 掌握三台设备的输出能量大小，操作流程，以及设备软件的使用。 3) 了解三台设备的不同点，以及其各自的特点。 3.掌握现有超声治疗设备换能器的聚焦方式及声场特点 我系联合海扶科技有限公司研制的超声治疗设备均采用自聚焦形式。观察 CZB 型超声波鼻 炎治疗仪、CZF 型超声波治疗仪的换能器的结构。 三、实验说明：
1.示教设备属大型医疗设备，必须在老师的指导下使用设备。2.注意安全，不要随意触摸。四、思考题：1.比较CZB型超声波鼻炎治疗仪与CZF型超声波治疗仪的异同？2.JC-200型聚焦超声肿瘤治疗系统的结构和功能？实验二：聚焦超声声功率和声场测试一：实验目的1.掌握辐射压力法测声功率的原理以及计算方法2．熟悉辐射压力法测声功率的操作流程与注意事项3.．了解声场特性的测量二：实验内容1.辐射压力法原理与计算方法辐射压力法的原理是建立在自由场中声波行波作用于障碍物（靶）上的朗之万（Langevin）辐射力与声源的声功率成正比的关系上建立的。当使用全吸收靶时P=Fc (c为媒质声速)球面聚焦声束(半孔径角αm)，垂直入射拳吸收靶时P=2Fc/(1+cosαm)聚焦器中间开有圆孔时：P=2Fc/(cosami+cosαm)其中αm为球面聚焦声束的半孔径角，ami为聚焦器中间的圆孔的半孔径角本实验采用的换能器为中间开有圆孔的球面聚焦换能器。2.辐射压力法测声功率的操作流程与注意事项1）使用系里已有的声功率测试系统来进行测量2）将吸收靶中心对准焦点
1.示教设备属大型医疗设备，必须在老师的指导下使用设备。 2.注意安全，不要随意触摸。 四、思考题： 1.比较 CZB 型超声波鼻炎治疗仪与 CZF 型超声波治疗仪的异同？ 2.JC-200 型聚焦超声肿瘤治疗系统的结构和功能？ 实验二：聚焦超声声功率和声场测试 一：实验目的 1.掌握辐射压力法测声功率的原理以及计算方法 2. 熟悉辐射压力法测声功率的操作流程与注意事项 3. 了解声场特性的测量 二：实验内容 1. 辐射压力法原理与计算方法 辐射压力法的原理是建立在自由场中声波行波作用于障碍物（靶）上的朗之万 （Langevin）辐射力与声源的声功率成正比的关系上建立的。 当使用全吸收靶时： P=Fc (c 为媒质声速) 球面聚焦声束(半孔径角αm)，垂直入射拳吸收靶时 P=2Fc/(1+cosαm) 聚焦器中间开有圆孔时： P=2Fc/(cosαmi+cosαm) 其中αm为球面聚焦声束的半孔径角，αmi为聚焦器中间的圆孔的半孔径角 本实验采用的换能器为中间开有圆孔的球面聚焦换能器。 2. 辐射压力法测声功率的操作流程与注意事项 1) 使用系里已有的声功率测试系统来进行测量 2) 将吸收靶中心对准焦点
3)将吸收靶吸收平面置于焦点下2cm左右 4)开启C-200功率源进行不同电功率下的测量，并待数据稳定后记录辐射力的大小。 3.声场特性的测量 声场特性测量采用水听器法。声场中水听器接受面所在的位置的声压P.可有水听器 的输出电压Uk、得到： M为水听器自由场电缆末端有载电压灵敏度。 在连续波作用的聚焦换能器的声场中，使用水听器采集焦点附近区域的声压值，并通过软 件模拟出自由场中超声声场特性。 三：实验说明： 1示教设备属大型医疗设备，必须在老师的指导下使用设备。 2.注意安全，不要随意触摸。 四、思考题： 1.辐射压力法声功率的计算 2聚焦超声声场特点 实验三：超声生物学效应实验（一）》 一、实验目的： 1.掌握HIFU治疗设备的组成、基本原理及用途 2.了解HIFU治疗设备的工程参数 3.了解HIFU技术在离体牛肝脏形成损伤的超声生物学效应 二、实验内容： 1.海扶超声聚焦刀、JC-200高强度聚焦超声治疗系统的组成 高强度聚焦超声(High Intensity Focused Ultrasound,HIFU)治疗是将低能量超声波透过组 织的过程中聚集起来，产生数千倍的能量叠加，在体内形成一个凝固性坏死区域，其大 小、形态、位移可控，象一把无柄的“尖刀"切除病灶。 ①进一步理解需要掌握的概念：
3) 将吸收靶吸收平面置于焦点下 2cm 左右 4) 开启 JC-200 功率源进行不同电功率下的测量，并待数据稳定后记录辐射力的大小。 3. 声场特性的测量 声场特性测量采用水听器法。声场中水听器接受面所在的位置的声压 PH(x、y、z、t)可有水听器 的输出电压 UH(x、y、z、t)得到： PH(x、y、z、t) = PH(x、y、z、t) / ML ML为水听器自由场电缆末端有载电压灵敏度。 在连续波作用的聚焦换能器的声场中，使用水听器采集焦点附近区域的声压值，并通过软 件模拟出自由场中超声声场特性。 三：实验说明： 1.示教设备属大型医疗设备，必须在老师的指导下使用设备。 2.注意安全，不要随意触摸。 四、思考题： 1.辐射压力法声功率的计算 2.聚焦超声声场特点 实验三：超声生物学效应实验（一） 一、实验目的： 1.掌握 HIFU 治疗设备的组成、基本原理及用途 2.了解 HIFU 治疗设备的工程参数 3.了解 HIFU 技术在离体牛肝脏形成损伤的超声生物学效应 二、实验内容： 1.海扶超声聚焦刀、JC-200 高强度聚焦超声治疗系统的组成 高强度聚焦超声（High Intensity Focused Ultrasound，HIFU）治疗是将低能量超声波透过组 织的过程中聚集起来，产生数千倍的能量叠加，在体内形成一个凝固性坏死区域，其大 小、形态、位移可控，象一把无柄的"尖刀"切除病灶。 ① 进一步理解需要掌握的概念：

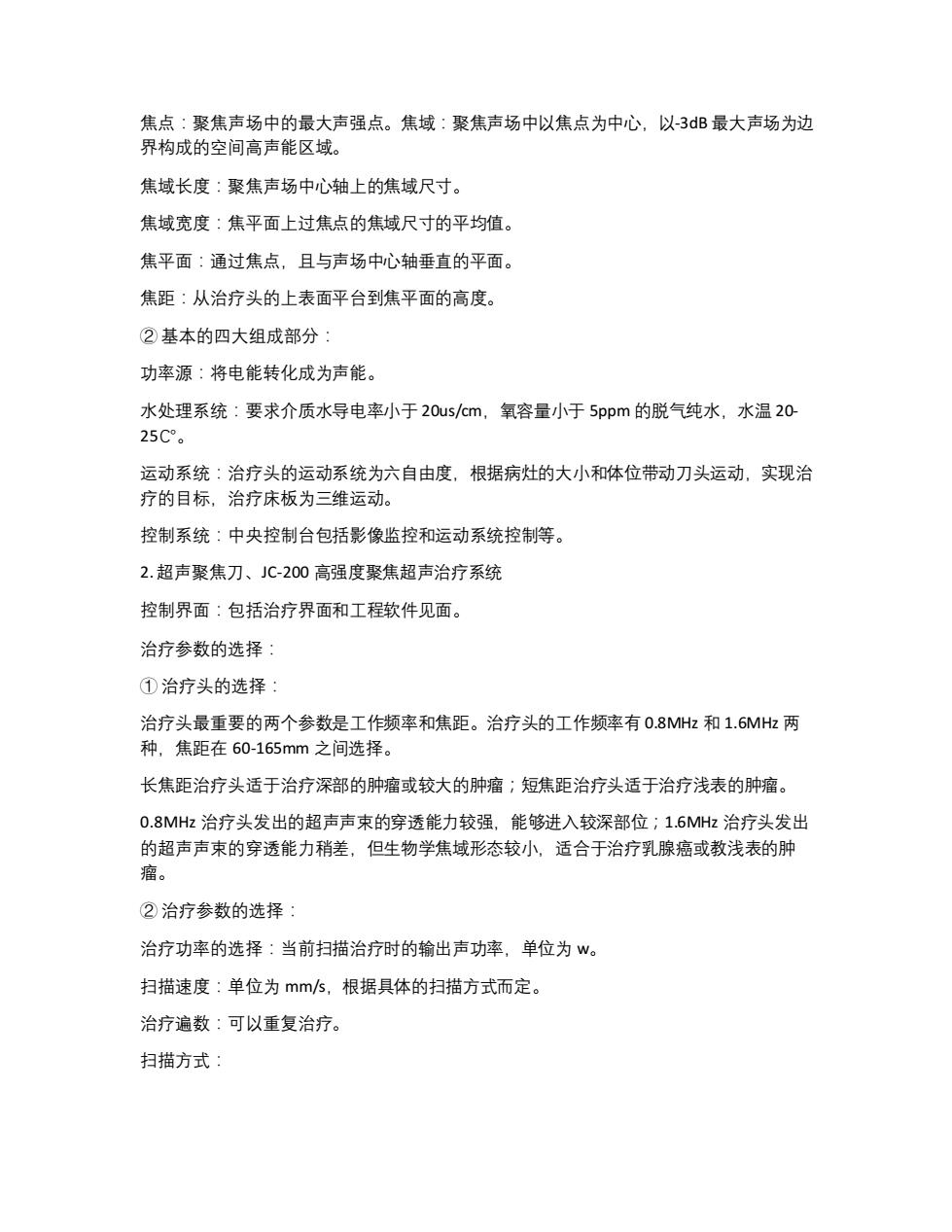

焦点：聚焦声场中的最大声强点。焦域：聚焦声场中以焦点为中心，以3B最大声场为边 界构成的空间高声能区域。 焦域长度：聚焦声场中心轴上的焦域尺寸。 焦域宽度：焦平面上过焦点的焦域尺寸的平均值： 焦平面：通过焦点，且与声场中心轴垂直的平面。 焦距：从治疗头的上表面平台到焦平面的高度。 ②基本的四大组成部分： 功率源：将电能转化成为声能。 水处理系统：要求介质水导电率小于20us/cm,氧容量小于5ppm的脱气纯水，水温20 25C。 运动系统：治疗头的运动系统为六自由度，根据病灶的大小和体位带动刀头运动，实现治 疗的目标，治疗床板为三维运动。 控制系统：中央控制台包括影像监控和运动系统控制等。 2.超声聚焦刀、JC-200高强度聚焦超声治疗系统 控制界面：包括治疗界面和工程软件见面。 治疗参数的选择： ①治疗头的选择 治疗头最重要的两个参数是工作频率和焦距。治疗头的工作频率有0.8MH和1.6MH两 种，焦距在60-165mm之间选择。 长焦距治疗头适于治疗深部的肿瘤或较大的肿瘤；短焦距治疗头适于治疗浅表的肿瘤。 0.8MHz治疗头发出的超声声束的穿透能力较强，能够进入较深部位；1.6MH治疗头发出 的超声声束的穿透能力稍差，但生物学焦域形态较小，适合于治疗乳腺癌或教浅表的肿 。 ②治疗参数的选择 治疗功率的选择：当前扫描治疗时的输出声功率，单位为w。 扫描速度：单位为mms,根据具体的扫描方式而定。 治疗遍数：可以重复治疗。 扫描方式
焦点：聚焦声场中的最大声强点。焦域：聚焦声场中以焦点为中心，以-3dB 最大声场为边 界构成的空间高声能区域。 焦域长度：聚焦声场中心轴上的焦域尺寸。 焦域宽度：焦平面上过焦点的焦域尺寸的平均值。 焦平面：通过焦点，且与声场中心轴垂直的平面。 焦距：从治疗头的上表面平台到焦平面的高度。 ② 基本的四大组成部分： 功率源：将电能转化成为声能。 水处理系统：要求介质水导电率小于 20us/cm，氧容量小于 5ppm 的脱气纯水，水温 20- 25℃。 运动系统：治疗头的运动系统为六自由度，根据病灶的大小和体位带动刀头运动，实现治 疗的目标，治疗床板为三维运动。 控制系统：中央控制台包括影像监控和运动系统控制等。 2.超声聚焦刀、JC-200 高强度聚焦超声治疗系统 控制界面：包括治疗界面和工程软件见面。 治疗参数的选择： ① 治疗头的选择： 治疗头最重要的两个参数是工作频率和焦距。治疗头的工作频率有 0.8MHz 和 1.6MHz 两 种，焦距在 60-165mm 之间选择。 长焦距治疗头适于治疗深部的肿瘤或较大的肿瘤；短焦距治疗头适于治疗浅表的肿瘤。 0.8MHz 治疗头发出的超声声束的穿透能力较强，能够进入较深部位；1.6MHz 治疗头发出 的超声声束的穿透能力稍差，但生物学焦域形态较小，适合于治疗乳腺癌或教浅表的肿 瘤。 ② 治疗参数的选择： 治疗功率的选择：当前扫描治疗时的输出声功率，单位为 w。 扫描速度：单位为 mm/s，根据具体的扫描方式而定。 治疗遍数：可以重复治疗。 扫描方式：

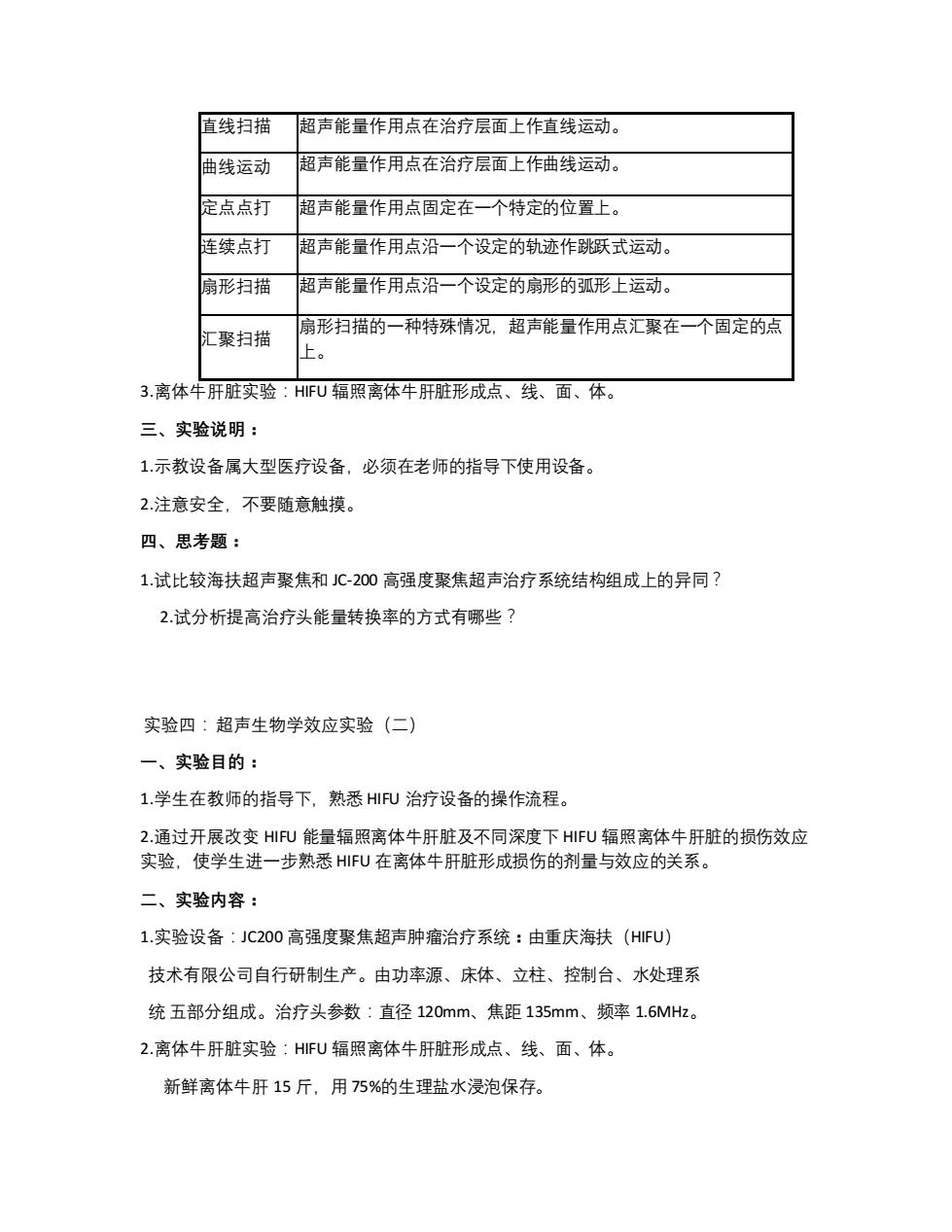

直线扫描超声能量作用点在治疗层面上作直线运动。曲线运动超声能量作用点在治疗层面上作曲线运动。定点点打超声能量作用点固定在一个特定的位置上。连续点打超声能量作用点沿一个设定的轨迹作跳跃式运动。超声能量作用点沿一个设定的扇形的弧形上运动。扇形扫描扇形扫描的一种特殊情况，超声能量作用点汇聚在一个固定的点汇聚扫描上。3.离体牛肝脏实验：HIFU辐照离体牛肝脏形成点、线、面、体。三、实验说明：1.示教设备属大型医疗设备，必须在老师的指导下使用设备。2.注意安全，不要随意触摸。四、思考题：1.试比较海扶超声聚焦和JC-200高强度聚焦超声治疗系统结构组成上的异同？2.试分析提高治疗头能量转换率的方式有哪些实验四：超声生物学效应实验（二）一、实验目的：1.学生在教师的指导下，熟悉HIFU治疗设备的操作流程。2.通过开展改变 HIFU能量辐照离体牛肝脏及不同深度下HIFU辐照离体牛肝脏的损伤效应实验，使学生进一步熟悉HIFU在离体牛肝脏形成损伤的剂量与效应的关系。二、实验内容：1.实验设备：JC200高强度聚焦超声肿瘤治疗系统：由重庆海扶（HIFU）技术有限公司自行研制生产。由功率源、床体、立柱、控制台、水处理系统五部分组成。治疗头参数：直径120mm、焦距135mm、频率1.6MHz。2.离体牛肝脏实验：HIFU辐照离体牛肝脏形成点、线、面、体。新鲜离体牛肝15斤，用75%的生理盐水浸泡保存
直线扫描 超声能量作用点在治疗层面上作直线运动。 曲线运动 超声能量作用点在治疗层面上作曲线运动。 定点点打 超声能量作用点固定在一个特定的位置上。 连续点打 超声能量作用点沿一个设定的轨迹作跳跃式运动。 扇形扫描 超声能量作用点沿一个设定的扇形的弧形上运动。 汇聚扫描 扇形扫描的一种特殊情况，超声能量作用点汇聚在一个固定的点 上。 3.离体牛肝脏实验：HIFU 辐照离体牛肝脏形成点、线、面、体。 三、实验说明： 1.示教设备属大型医疗设备，必须在老师的指导下使用设备。 2.注意安全，不要随意触摸。 四、思考题： 1.试比较海扶超声聚焦和 JC-200 高强度聚焦超声治疗系统结构组成上的异同？ 2.试分析提高治疗头能量转换率的方式有哪些？ 实验四：超声生物学效应实验（二） 一、实验目的： 1.学生在教师的指导下，熟悉 HIFU 治疗设备的操作流程。 2.通过开展改变 HIFU 能量辐照离体牛肝脏及不同深度下 HIFU 辐照离体牛肝脏的损伤效应 实验，使学生进一步熟悉 HIFU 在离体牛肝脏形成损伤的剂量与效应的关系。 二、实验内容： 1.实验设备：JC200 高强度聚焦超声肿瘤治疗系统：由重庆海扶（HIFU） 技术有限公司自行研制生产。由功率源、床体、立柱、控制台、水处理系 统 五部分组成。治疗头参数：直径 120mm、焦距 135mm、频率 1.6MHz。 2.离体牛肝脏实验：HIFU 辐照离体牛肝脏形成点、线、面、体。 新鲜离体牛肝 15 斤，用 75%的生理盐水浸泡保存
