第3章超声波的产生压电效应压电材料几类治疗超声换能器

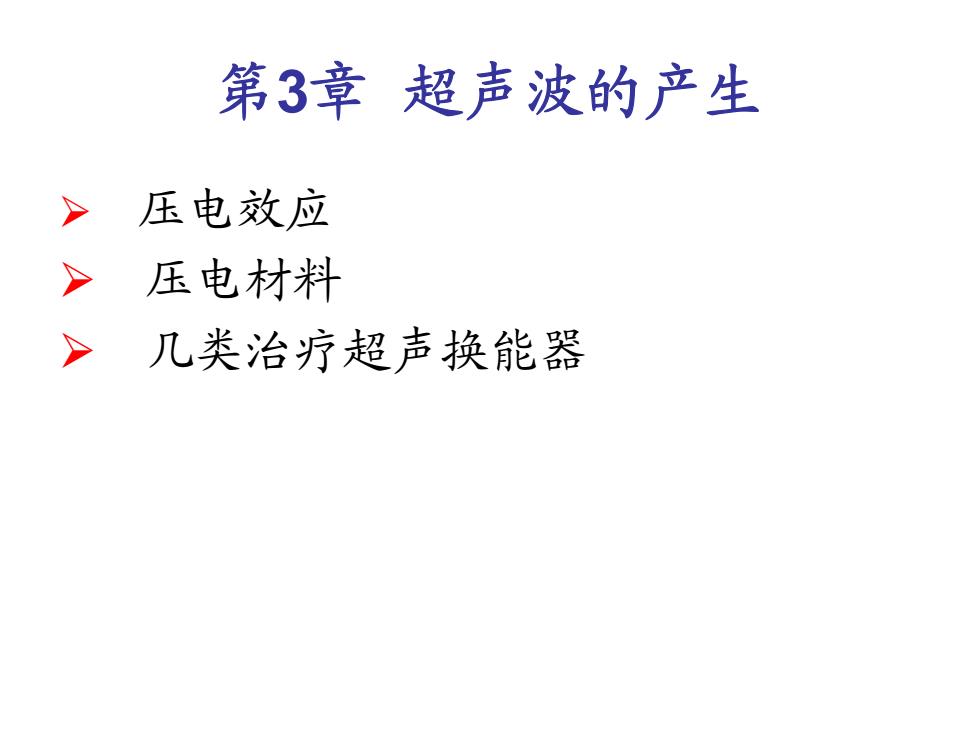

第3章 超声波的产生 ¾ 压电效应 ¾ 压电材料 ¾ 几类治疗超声换能器
1.压电效应>超声换能器：什么是换能器？顾名思义：换能器就是进行能量转换的器件。>什么是超声换能器？在超声频率范围内，将交变的电信号转换成声信号，或者将外界声场中的声信号转换成电信号的能量转换器件。在所有的超声应用中，超声波都是换能器产生的。用途最多的压电式超声换能器和磁致伸缩超声换能器两大类
1.压电效应 ¾ 超声换能器：什么是换能器？ 顾名思义：换能器就是进行能量转换的器件。 ¾ 什么是超声换能器？ 在超声频率范围内，将交变的电信号转换成声信号，或 者将外界声场中的声信号转换成电信号的能量转换器件。 在所有的超声应用中，超声波都是换能器产生的。 用途最多的压电式超声换能器和磁致伸缩超声换能器两 大类
1.压电效应压电效应是法国物理学家居里兄弟于1880年发现的。当把一定数量的码放在一些天然晶体上时，这些天然晶体的表面会产生一定数量的电荷，而且所产生的电荷数量上与码的重量成正比，这种现象称为压电效应。1881年，科学家又从理论上预计并从实验上验证了逆压电效应的存在。压电效应是超声发展史上的重大发现，这一发现大大加速了声学在国防以及国民经济各行各业中的广泛应用
压电效应是法国物理学家居里兄弟于1880年 发现的。当把一定数量的砝码放在一些天然晶 体上时，这些天然晶体的表面会产生一定数量 的电荷，而且所产生的电荷数量上与砝码的重 量成正比，这种现象称为压电效应。1881年， 科学家又从理论上预计并从实验上验证了逆压 电效应的存在。 压电效应是超声发展史上的重大发现，这一 发现大大加速了声学在国防以及国民经济各行 各业中的广泛应用。 1. 压电效应
压电效应>正压电效应正压电效应的物理本质，是由于不对称的晶体内部离子受外力作用后，离子间产生不对称的相对位移。结果引起了新的电偶极矩，从而引起晶体表面电荷堆积。正压电效应将机械能转换成电能。>逆压电效应指压电材料在外电场作用下，其内部电极化状态发生相应的变化，导致压电体产生与外加电场强度成正比的压电现象。即它把电能转换成机械能，形成振动，振动在弹性媒质下传播形成声波
压电效应 ¾正压电效应 正压电效应的物理本质，是由于不对称的晶 体内部离子受外 力作用后，离子间产生不对称 的相对位移。结果引起了新的电偶极矩，从而 引起晶体表面 电荷堆积。正压电效应将机械能 转换成电能。 ¾逆压电效应 指压电材料在外 电场作用下，其内部电极化 状态发生相应的变化，导致压电体产生与外加 电场强度成正比的压电现象。即它把电能转换 成机械能，形成振动，振动在弹性媒质下传播 形成声波
2.压电材料>超声技术的发展离不开压电材料的发展>压电材料是压电换能器的核心而压电换能器是绝大部分超声应用技术的核心
2. 压电材料 ¾ 超声技术的发展离不开压电材料的 发展 ¾ 压电材料是压电换能器的核心 ¾ 而压电换能器是绝大部分超声应用 技术的核心
