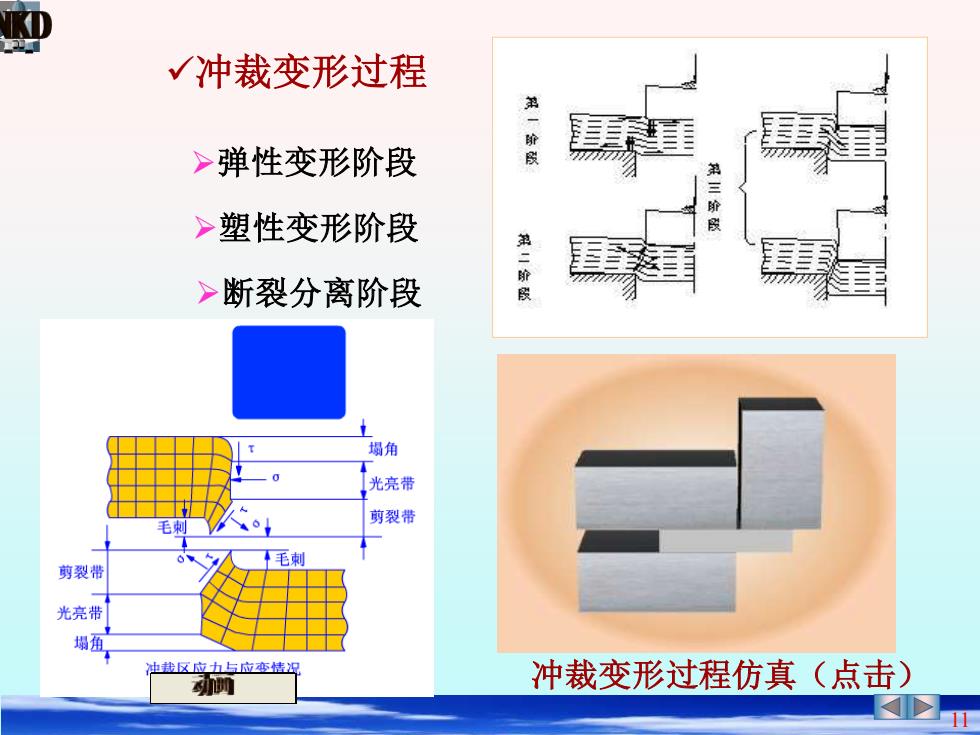

√冲裁变形过程 >弹性变形阶段 第一阶 星 >塑性变形阶段 第三阶段 第二阶 >断裂分离阶段 国 塌角 光亮带 剪裂带 毛刺 毛刺 剪裂带 光亮带 塌角 油栽区应力与应恋情汉 冲裁变形过程仿真（点击）
11 ✓冲裁变形过程 ➢弹性变形阶段 ➢塑性变形阶段 ➢断裂分离阶段 冲裁变形过程仿真（点击）

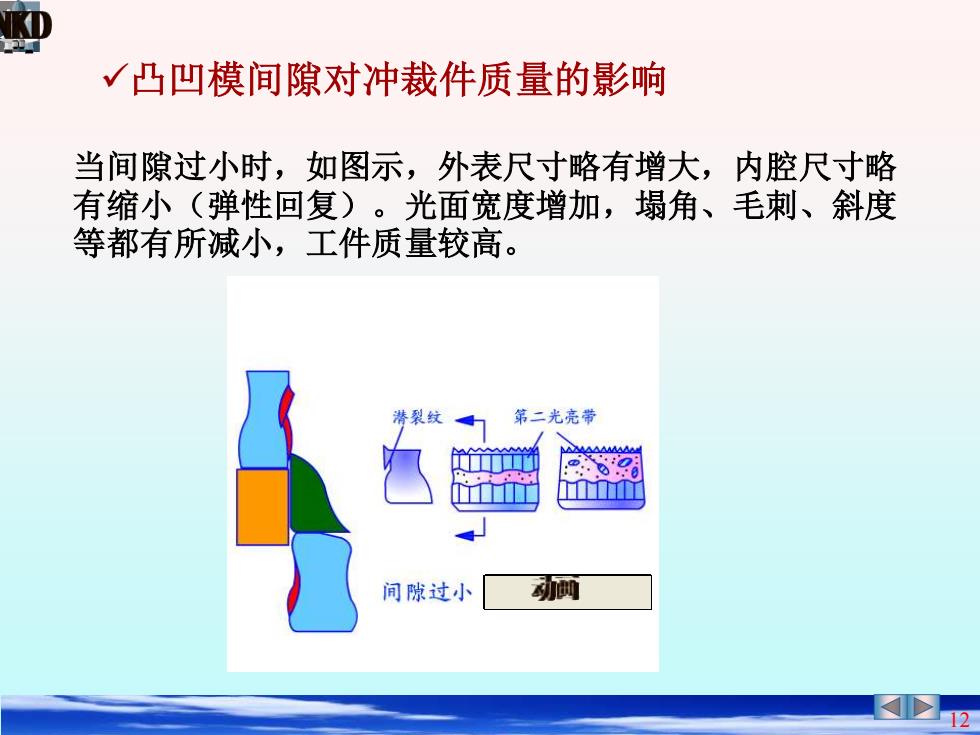

√凸凹模间隙对冲裁件质量的影响 当间隙过小时，如图示，外表尺寸略有增大，内腔尺寸略 有缩小（弹性回复）。光面宽度增加，塌角、毛刺、斜度 等都有所减小，工件质量较高。 潜裂纹 第二光亮带 间隙过小 动孙阿 12
12 ✓凸凹模间隙对冲裁件质量的影响 当间隙过小时，如图示，外表尺寸略有增大，内腔尺寸略 有缩小（弹性回复）。光面宽度增加，塌角、毛刺、斜度 等都有所减小，工件质量较高
当间隙过大时，如图示，断面光面减小，塌角与斜度 增大，形成厚而大的拉长毛刺，且难以去除，同时冲 裁的翘曲现象严重。外形尺寸缩小，内腔尺寸增大， 模具寿命较高。 间隙过大情况 毛刺 撕裂带 光亮带 塌角 间隙对冲裁件 质量的影响 动调 13
13 当间隙过大时，如图示，断面光面减小，塌角与斜度 增大，形成厚而大的拉长毛刺，且难以去除，同时冲 裁的翘曲现象严重。外形尺寸缩小，内腔尺寸增大， 模具寿命较高
当间隙合适时，如图所示，这时光面约占板厚 的1/2~13左右，切断面的塌角、毛刺和斜度均 很小。零件的尺寸几乎与模具一致，完全可以 满足使用要求。 毛刺 撕裂带 光亮带 塌角 间隙适中情况 动调 14
14 当间隙合适时，如图所示，这时光面约占板厚 的1/2～1/3左右，切断面的塌角、毛刺和斜度均 很小。零件的尺寸几乎与模具一致，完全可以 满足使用要求

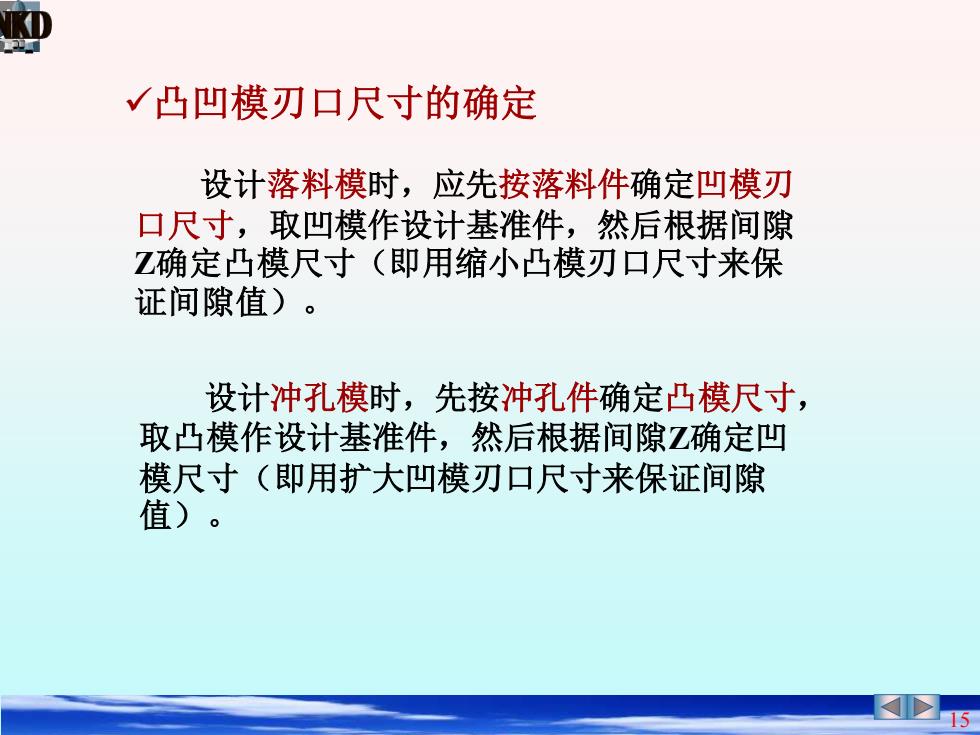

√凸凹模刃口尺寸的确定 设计落料模时，应先按落料件确定凹模刃 口尺寸，取凹模作设计基准件，然后根据间隙 Z确定凸模尺寸（即用缩小凸模刃口尺寸来保 证间隙值)。 设计冲孔模时，先按冲孔件确定凸模尺寸， 取凸模作设计基准件，然后根据间隙Z确定凹 模尺寸（即用扩大凹模刃口尺寸来保证间隙 值)。 15
15 ✓凸凹模刃口尺寸的确定 设计落料模时，应先按落料件确定凹模刃 口尺寸，取凹模作设计基准件，然后根据间隙 Z确定凸模尺寸（即用缩小凸模刃口尺寸来保 证间隙值）。 设计冲孔模时，先按冲孔件确定凸模尺寸， 取凸模作设计基准件，然后根据间隙Z确定凹 模尺寸（即用扩大凹模刃口尺寸来保证间隙 值）
