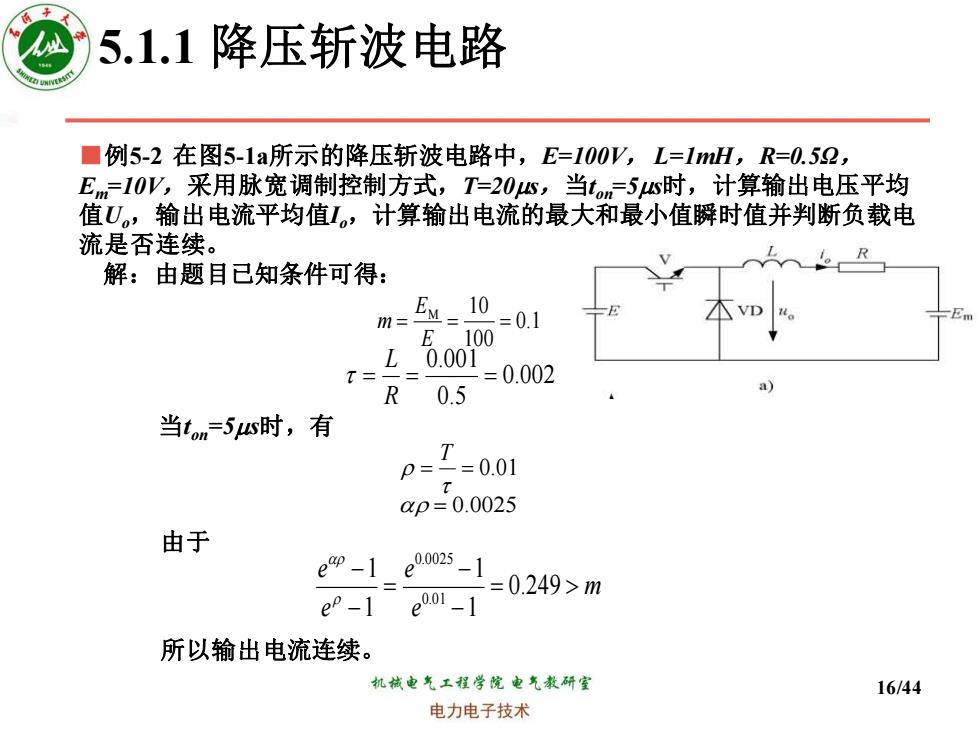

5.1.1降压斩波电路 ■例5-2在图5-1a所示的降压斩波电路中，E=100V,L=1mlH,R=0.52, Em=10',采用脉宽调制控制方式，T=20s,当t=5s时，计算输出电压平均 值U。,输出电流平均值I。,计算输出电流的最大和最小值瞬时值并判断负载电 流是否连续。 解：由题目已知条件可得： EM 10 m= =0.1 E 100 L 0.001 T= 0.002 = R 0.5 a) 当tom=5s时，有 T p==0.01 T p=0.0025 由于 e即-1 e0025-1 =0.249>m ep-1 e001-1 所以输出电流连续。 机械电气工程学院电气教研室 16/44 电力电子技术
16/44 5.1.1 降压斩波电路 ■例5-2 在图5-1a所示的降压斩波电路中，E=100V， L=1mH，R=0.5Ω， Em=10V，采用脉宽调制控制方式，T=20s，当ton=5s时，计算输出电压平均 值Uo，输出电流平均值Io，计算输出电流的最大和最小值瞬时值并判断负载电 流是否连续。 解：由题目已知条件可得： 0.1 100 10 M = = = E E m 0.002 0.5 0.001 = = = R L 当ton=5s时，有 = = 0.01 T = 0.0025 由于 m e e e e = − − = − − 0.249 1 1 1 1 0.01 0.0025 所以输出电流连续
5.1.1降压新波电路 此时输出平均电压为 。=mE= 100×5 25(V) 20 输出平均电流为 U。-EM_25-10 R 0.5 =30(A) 输出电流的最大和最小值瞬时值分别为 -作发- =30.19(40 j发-g 29.81(A) 机械电气工程学院电气教研室 17/44 电力电子技术
17/44 5.1.1 降压斩波电路 此时输出平均电压为 25( ) 20 on 100 5 E V T t Uo = = = 输出平均电流为 30( ) 0.5 o - M 25 10 A R U E I o = − = = 输出电流的最大和最小值瞬时值分别为 30.19( ) 0.5 100 0.1 1 1 1 1 0.01 0.0025 max A e e R E m e e I = − − − = − − − = − − − − 29.81( ) 0.5 100 0.1 1 1 1 1 0.01 0.0025 min A e e R E m e e I = − − − = − − − =
VT1为主晶闸管，VT2为辅助晶闸管，C和 L1构成振荡电路，它们与VD2、VD1、L2组 成VT1的换流关断电路。 VD2 VT1 L2 C 亚vT2 本VD3 新波：电路 L1 动磁电源 G1K1G2K2 VD1 斩波触发巾路 20 0 4 机械电气工程学院电气教研室 18/44 电力电子技术
VT1为主晶闸管，VT2为辅助晶闸管, C和 L1构成振荡电路,它们与VD2、VD1、L2组 成VT1的换流关断电路。 18/44

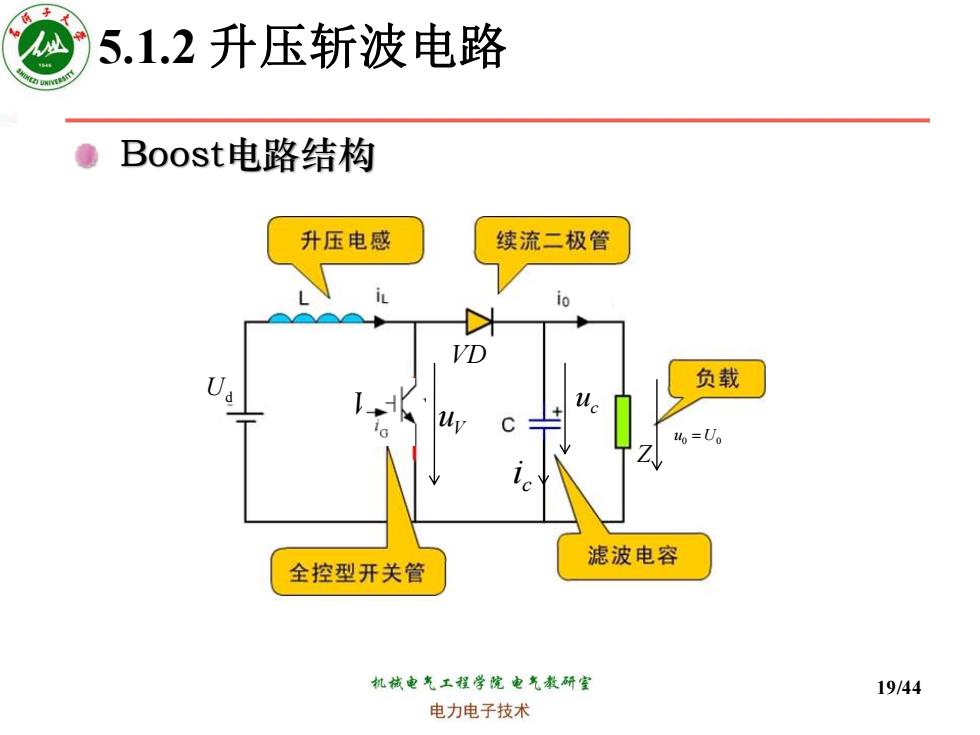

5.1.2升压新波电路 Boost电路结构 升压电感 续流二极管 VD 负载 u。 46=U 滤波电容 全控型开关管 机械电气工程学院电气教研室 19/44 电力电子技术
19/44 Boost电路结构 5.1.2 升压斩波电路 Z Ud V VD c i uc V u u0 =U0
5.1.2升压斩波电路 ■升压斩波电路 ◆工作原理 r假设L和C值很大。 mV处于通态时，电源E 向电感L充电，电流恒定I, iGE 电容C向负载R供电，输出 电压U恒定。 0 b 图5-2升压新波电路及其工作波形 a).电路图 b)波形 机械电气工程学院电气教研室 20/44 电力电子技术
20/44 5.1.2 升压斩波电路 0 iGE 0 io I1 a) b) 图5-2 升压斩波电路及其工作波形 a）电路图 b）波形 ■升压斩波电路 ◆工作原理 ☞假设L和C值很大。 ☞ V处于通态时，电源E 向电感L充电，电流恒定I1， 电容C向负载R供电，输出 电压Uo恒定。 z
