石河子大学 SHIHEZI UNIVERSITY 第2章电力电子器件 2.1电力电子器件概述 2.2不可控器件 电力二极管 2.3半控型器件 晶闸管 2.4典型全控型器件 2.5其他新型电力电子器件 2.6功率集成电路与集成电力电子模块 本章小结 机械电气工程学院电气教研室 电力电子技术 主讲人：周伟绩
第2章 电力电子器件 2.1 电力电子器件概述 2.2 不可控器件——电力二极管 2.3 半控型器件——晶闸管 2.4 典型全控型器件 2.5 其他新型电力电子器件 2.6 功率集成电路与集成电力电子模块 本章小结

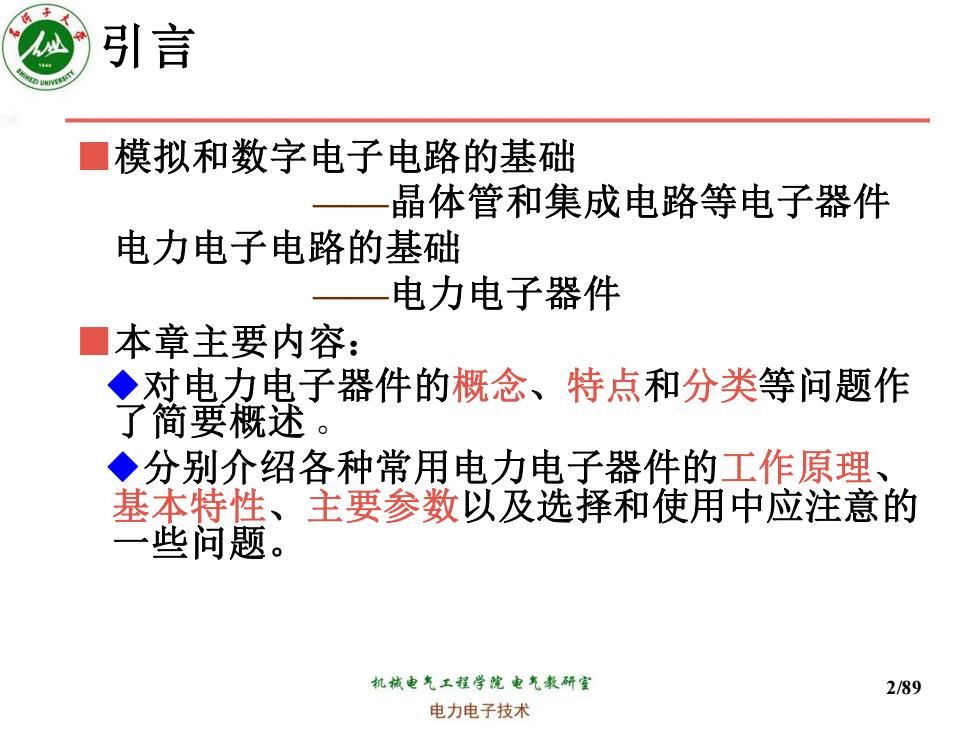

引言 模拟和数字电子电路的基础 晶体管和集成电路等电子器件 电力电子电路的基础 电力电子器件 ■本章主要内容： ◆对电力电子器件的概念、特点和分类等问题作 了简要概述 ◆分别介绍各种常用电力电子器件的工作原理 基本特性、主要参数以及选择和使用中应注意的 一 些问题。 机械电气工程学院电气教研室 2/89 电力电子技术
2/89 引言 ■模拟和数字电子电路的基础 ——晶体管和集成电路等电子器件 电力电子电路的基础 ——电力电子器件 ■本章主要内容： ◆对电力电子器件的概念、特点和分类等问题作 了简要概述 。 ◆分别介绍各种常用电力电子器件的工作原理、 基本特性、主要参数以及选择和使用中应注意的 一些问题
2.1电力电子器件概述 2.1.1电力电子器件的概念和特征 2.1.2应用电力电子器件的系统组成 2.1.3电力电子器件的分类 2.1.4本章内容和学习要点 机械电气工程学院电气教研室 3/89 电力电子技术
3/89 2.1 电力电子器件概述 2.1.1 电力电子器件的概念和特征 2.1.2 应用电力电子器件的系统组成 2.1.3 电力电子器件的分类 2.1.4 本章内容和学习要点
2.1.1电力电子器件的概念和特征 ■电力电子器件的概念 ◆电力电子器件(Power Electronic Device)是 指可直接用于处理电能的主电路中，实现电能的 变换或控制的电子器件。 r主电路：在电气设备或电力系统中，直接 承担电能的变换或控制任务的电路。 r广义上电力电子器件可分为电真空器件和 半导体器件两类，目前往往专指电力半导体器件。 机械电气工程学院电气教研室 4/89 电力电子技术
4/89 2.1.1 电力电子器件的概念和特征 ■电力电子器件的概念 ◆电力电子器件（Power Electronic Device）是 指可直接用于处理电能的主电路中，实现电能的 变换或控制的电子器件。 ☞主电路：在电气设备或电力系统中，直接 承担电能的变换或控制任务的电路。 ☞广义上电力电子器件可分为电真空器件和 半导体器件两类，目前往往专指电力半导体器件
2.1.1电力电子器件的概念和特征 ■电力电子器件的特征 ◆所能处理电功率的大小，也就是其承受电压和 电流的能力，是其最重要的参数，一般都远大于 处理信意的电字器件。 ◆为了减小本身的损耗，提高效率，一般都工作 在开关状态。 ◆由信息电子电路来控制，而且需要驱动电路。 ◆自身的功率损耗通常仍远大于信息电子器件， 在其工作时一般都需要安装散热器。 机械电气工程学院电气教研室 5/89 电力电子技术
5/89 2.1.1 电力电子器件的概念和特征 ■电力电子器件的特征 ◆所能处理电功率的大小，也就是其承受电压和 电流的能力，是其最重要的参数，一般都远大于 处理信息的电子器件。 ◆为了减小本身的损耗，提高效率，一般都工作 在开关状态。 ◆由信息电子电路来控制 ,而且需要驱动电路。 ◆自身的功率损耗通常仍远大于信息电子器件， 在其工作时一般都需要安装散热器
