2.铸件的内腔设计 原则：减少形芯数量，利于型芯的固定、排气和清理。 作用：防止偏芯、气孔等缺陷的产生； 简化造型工艺，降低成本。 减少型芯的数量，避免不必要的型芯； 铸件内腔设计 便于型芯的稳定、排气和铸件的清理。 6
6 2.铸件的内腔设计 原则：减少形芯数量，利于型芯的固定、排气和清理。 作用：防止偏芯、气孔等缺陷的产生； 简化造型工艺，降低成本。 铸件内腔设计 减少型芯的数量，避免不必要的型芯； 便于型芯的稳定、排气和铸件的清理

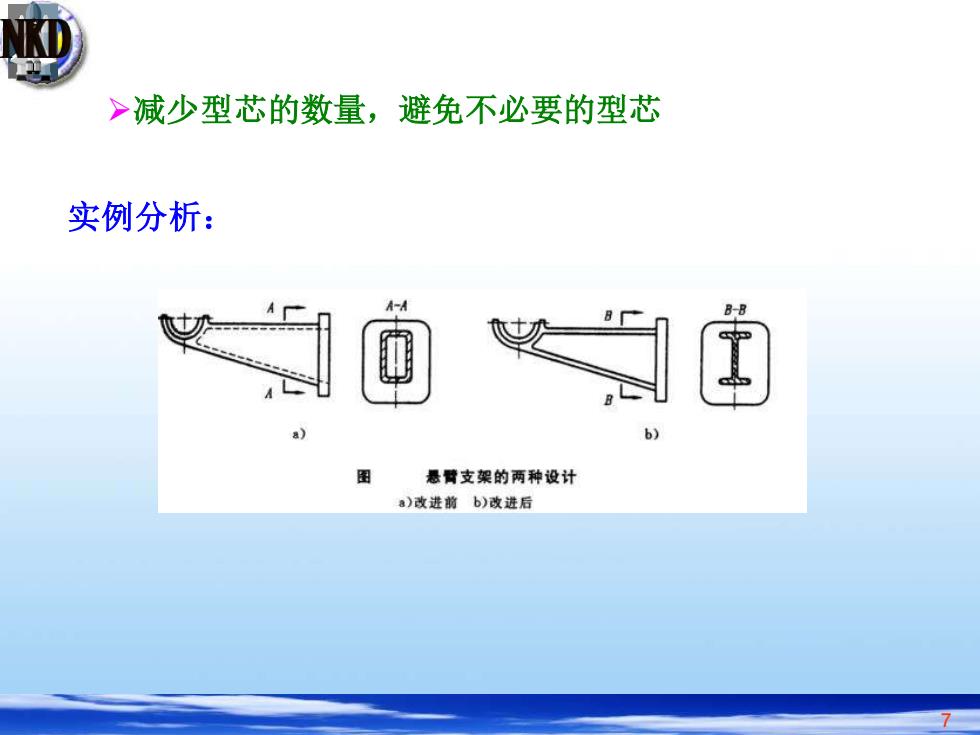

>减少型芯的数量，避免不必要的型芯 实例分析： A-A B-B a) b) 图 悬臂支架的两种设计 a)改进前b)改进后
7 ➢减少型芯的数量，避免不必要的型芯 实例分析：

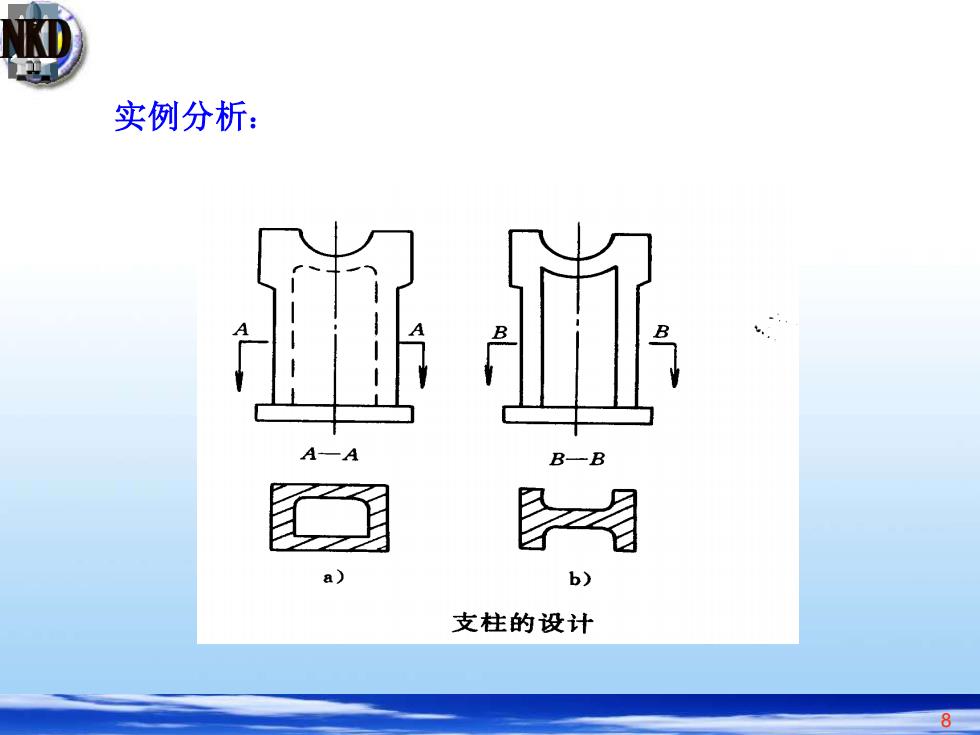

实例分析： A-A B一B 昼冒 a) b) 支柱的设计 8
8 实例分析：
>便于型芯的稳定、排气和铸件的清理 实例分析： 图 增加工艺的铸件结构 a)改进前b)改进后 9
9 ➢便于型芯的稳定、排气和铸件的清理 实例分析：
