第四章.衍射强度和衍射方法 1衍射的强度 (101 存在的hkl衍射 无衍射效应的hkl 原始格子P 全部 无 体心格子到 h+k+=偶数 h+k+=奇数 面心格子F h,k,I全奇或全偶 h,k,I奇、偶混杂 把这种无衍射效应的面网符合存在的规律称为系统消 光规律。根据实际晶体衍射中存在的这种规律性，可以判 断其空间格子类型。实际上，除了格子类型外，滑移面、 螺旋轴等，也都具有一定的消光规律。在专门的结构分析 书中有详细介绍

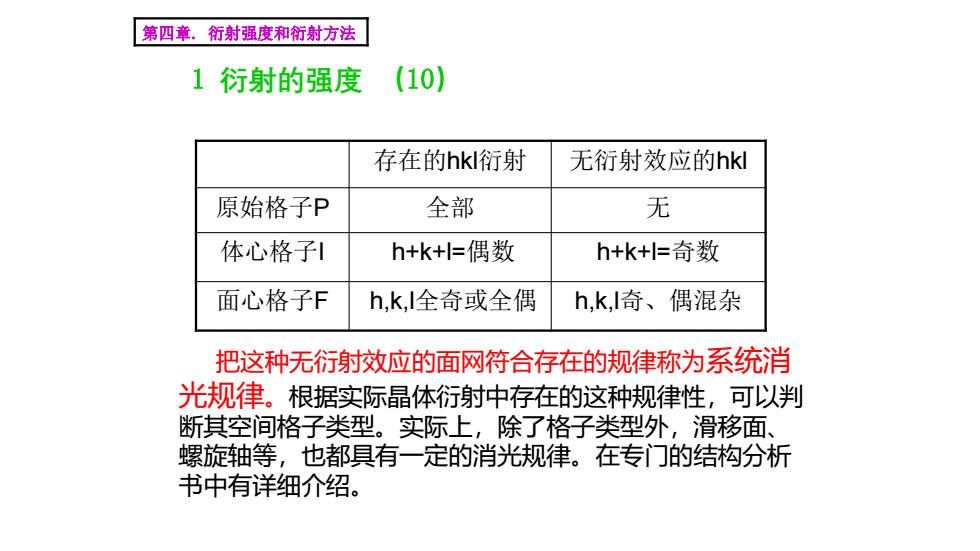

1 衍射的强度 （10） 第四章. 衍射强度和衍射方法 存在的hkl衍射 无衍射效应的hkl 原始格子P 全部 无 体心格子I h+k+l=偶数 h+k+l=奇数 面心格子F h,k,l全奇或全偶 h,k,l奇、偶混杂 把这种无衍射效应的面网符合存在的规律称为系统消 光规律。根据实际晶体衍射中存在的这种规律性，可以判 断其空间格子类型。实际上，除了格子类型外，滑移面、 螺旋轴等，也都具有一定的消光规律。在专门的结构分析 书中有详细介绍
第四章.衍射强度和衍射方法 2单晶X射线衍射方法 (1) 样品要求：单晶体，50um-0.5mm,形状最好为 浑 圆状。 (样品必须为单一的晶体，不能是混和物，不能 存在双晶裂缝位错等笔 下面以旋转法照相和四园单晶衍射仪方法为例， 说明单晶X射线分析方法的原理及用途
2 单晶X射线衍射方法 （1） 第四章. 衍射强度和衍射方法 样品要求：单晶体，50um-0.5mm，形状最好为 浑 圆状。 （样品必须为单一的晶体，不能是混和物，不能 存在双晶、裂缝、位错等） 下面以旋转法照相和四园单晶衍射仪方法为例， 说明单晶X射线分析方法的原理及用途
第四章.衍射强度和衍射方法 2单晶X射线衍射方法 (2 旋转法照相的原理及用途 原理：单色X射线垂直于晶体的某一晶轴方向穿 过晶体，同时晶体绕该轴旋转。 设晶体绕c轴旋转
2 单晶X射线衍射方法 （2） 第四章. 衍射强度和衍射方法 旋转法照相的原理及用途 原理：单色X射线垂直于晶体的某一晶轴方向穿 过晶体，同时晶体绕该轴旋转。 设晶体绕c轴旋转
第四章。衍射强度和衍射方法 2单晶X射线衍射方法 (3) 由于波长恒定，根据老埃方程c(cos1-cosyo)=hy cosyl=I久/c 因此满足衍射条件的X射线散射分布在一系列圆锥面上
2 单晶X射线衍射方法 （3） 第四章. 衍射强度和衍射方法 由于波长恒定，根据老埃方程 c(cosl-cos0)=l cosl = l/c 因此满足衍射条件的X射线散射分布在一系列圆锥面上
第四章.衍射强度和衍射方法 2单晶X射线衍射方法 (4) 环形安装胶片，则衍射的X射线与胶片相交于一个圆 周上。 花纳航冷 察其N报求 A-0 h=-1 =-2

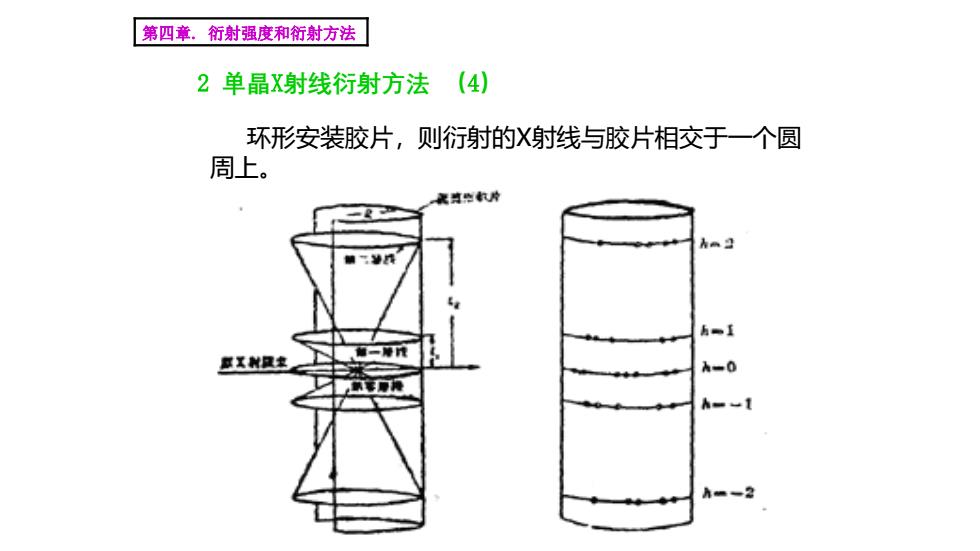

2 单晶X射线衍射方法 （4） 第四章. 衍射强度和衍射方法 环形安装胶片，则衍射的X射线与胶片相交于一个圆 周上
