1.6有机合成实验常用装置 北条化工大学 化学实验教学中心 有机合成实验中常见的实验装置如图1-2至1-12所示。 图9普通蒸馏装置 图10带干燥装置的蒸馏装置 图11简单分馏装置
1.6 有机合成实验常用装置 北京化工大学 化学实验教学中心 有机合成实验中常见的实验装置如图1-2至1-12所示。 图9 普通蒸馏装置 图10 带干燥装置的蒸馏装置 图11 简单分馏装置
1.6有机合成实验常用装置 北章化工大学 化学实验教学中心 其中常用的反应装置的性能和使用如下： 1)回流冷凝装置： 在室温下，有些反应速率很小或难于 进行。为了使反应尽快地进行，常常需要 使反应物质较长时间保持沸腾。在这种情 况下，就需要使用回流冷凝装置，使蒸气 不断地在冷凝管内冷凝而返回反应器中， b 以防止反应瓶中的物质逃逸损失。 图1-13回流冷潑装置
1.6 有机合成实验常用装置 北京化工大学 化学实验教学中心 其中常用的反应装置的性能和使用如下: 1) 回流冷凝装置： 在室温下，有些反应速率很小或难于 进行。为了使反应尽快地进行，常常需要 使反应物质较长时间保持沸腾。在这种情 况下，就需要使用回流冷凝装置，使蒸气 不断地在冷凝管内冷凝而返回反应器中， 以防止反应瓶中的物质逃逸损失。 图1-13 回流冷凝装置
1.6有机合成实验常用装置 北亲化工大学 化学实验教学中心 2)滴加回流冷凝装置： 有些反应进行剧烈，放热量大，如将 反应物一次加入，会使反应失去控制；有 些反应为了控制反应物选择性，也不能将 反应物一次加入。在这些情况下，可采用 滴加回流冷凝装置（图1-14），将一种试 剂逐渐滴加进去。常用恒压滴液漏斗（图 1-14a、b)进行滴加。 (b) 图1-14滴加回流冷凝装置
1.6 有机合成实验常用装置 北京化工大学 化学实验教学中心 2) 滴加回流冷凝装置： 有些反应进行剧烈，放热量大，如将 反应物一次加入，会使反应失去控制；有 些反应为了控制反应物选择性，也不能将 反应物一次加入。在这些情况下，可采用 滴加回流冷凝装置（图1-14），将一种试 剂逐渐滴加进去。常用恒压滴液漏斗（图 1-14 a、b）进行滴加。 图1-14 滴加回流冷凝装置
1.6有机合成实验常用装置 北章化工大学 化学实验教学中心 3)回流分水反应装置： 在进行某些可逆平衡反应时，为了 使正向反应进行到底，可将反应产物之 一不断从反应混合物体系中除去，常采 用回流分水装置除去生成的水。 (a)】 (b) 图115回流分水反应装置
1.6 有机合成实验常用装置 北京化工大学 化学实验教学中心 3) 回流分水反应装置： 在进行某些可逆平衡反应时，为了 使正向反应进行到底，可将反应产物之 一不断从反应混合物体系中除去，常采 用回流分水装置除去生成的水。 图1-15 回流分水反应装置

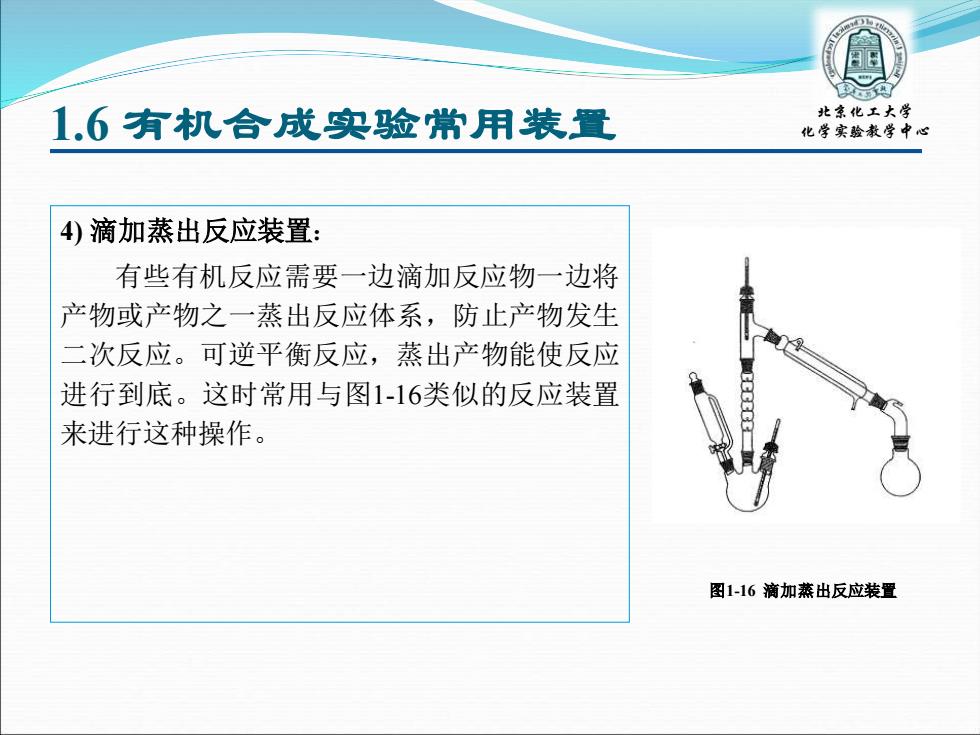

1.6有机合成实验常用装置 北亲化工大学 化学实验教学中心 4)滴加蒸出反应装置： 有些有机反应需要一边滴加反应物一边将 产物或产物之一蒸出反应体系，防止产物发生 二次反应。可逆平衡反应，蒸出产物能使反应 进行到底。这时常用与图1-16类似的反应装置 来进行这种操作。 图1-16滴加蒸出反应装置
1.6 有机合成实验常用装置 北京化工大学 化学实验教学中心 4) 滴加蒸出反应装置： 有些有机反应需要一边滴加反应物一边将 产物或产物之一蒸出反应体系，防止产物发生 二次反应。可逆平衡反应，蒸出产物能使反应 进行到底。这时常用与图1-16类似的反应装置 来进行这种操作。 图1-16 滴加蒸出反应装置
