11.2 焊接图 11.2.1 焊缝符号 补充符号 名称 符号 说明 平面 焊缝表面通常经过加工后平整 凹面 焊缝表面凹陷 凸面 焊缝表面凸起 圆滑过渡 焊趾处过渡圆滑 永久衬垫 衬垫永久保留 临时衬垫 衬垫在焊接完成后拆除 三面焊缝 三面带有焊缝 周围焊缝 沿着工件周边施焊的焊缝 现场焊缝 在现场焊接的焊缝 尾部 可以表示所需的信息 补充符号用来 补充说明焊缝或 接头的某些特征， 诸如表面形状、 衬垫、焊缝分布、 施焊地点等
十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少本开王大家 11.2焊接图 11.2.2基本符号和指引线的位置规定 在焊缝符号中，基本符号和指引线为基本要素。焊缝 的准确位置通常由基本符号和指引线之间的相对位置决 定，具体位置包括：箭头线的位置、基准线的位置、基 本符号的位置。 基准线（实线） 箭头线 指引线 基准线（虚线）

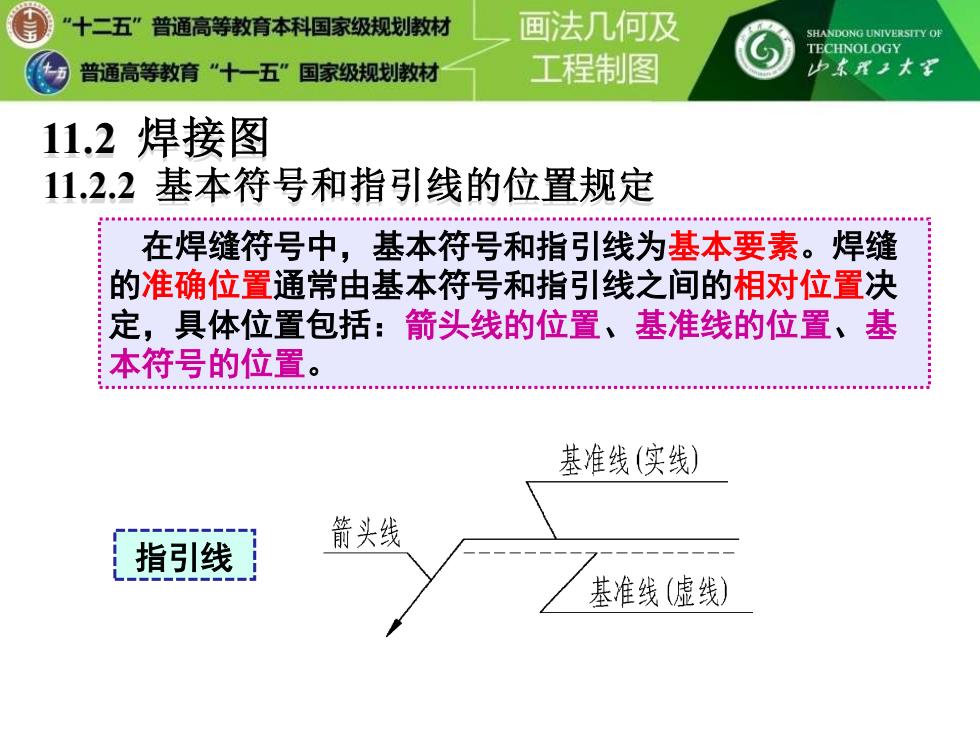

11.2 焊接图 11.2.2 基本符号和指引线的位置规定 在焊缝符号中，基本符号和指引线为基本要素。焊缝 的准确位置通常由基本符号和指引线之间的相对位置决 定，具体位置包括：箭头线的位置、基准线的位置、基 本符号的位置。 指引线
