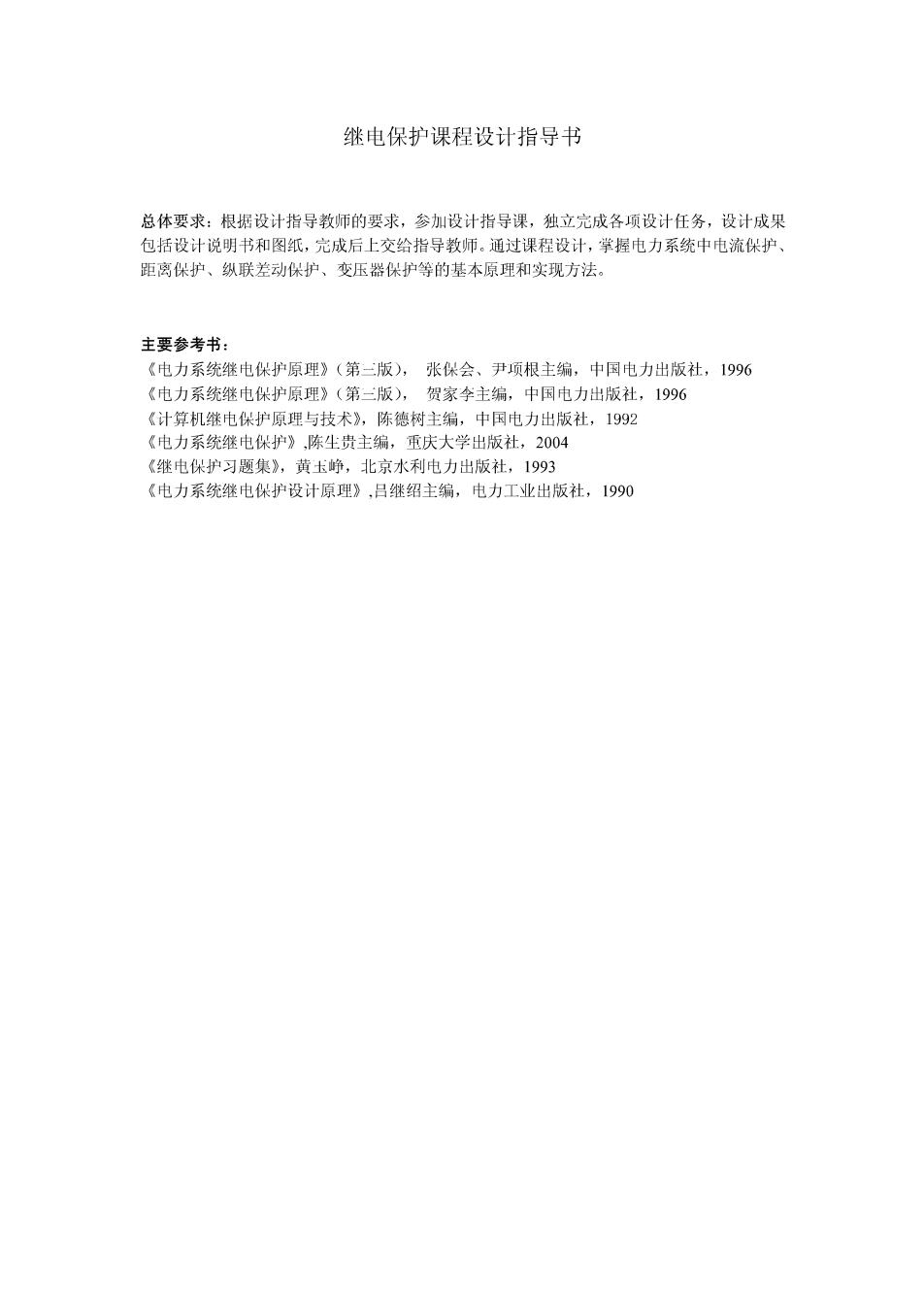

继电保护课程设计指导书 总体要求：根据设计指导教师的要求，参加设计指导课，独立完成各项设计任务，设计成采 包括设计说明书和图纸，完成后上交给指导教师，通过课程设计，掌握电力系统中电流保护、 距离依护、纵联差动保护、变压器保护等的基本原理和实现方法。 主要参考书： 《电力系统继电保护原理》（第二版），张保会、尹项根主编，中国电力出版社，1996 《电力系统继电保护原理》（第二版），贺家主编，中国电力出版社，1996 《计算机继电护原理与技术》，陈德树主编，中国电力出版社，192 《电力系统继电保护》，陈生贵主编，重庆大学出版社，2004 《继电保护习题集》，黄玉峥，北京水利电力出版社，1993 《电力系统继电保护设计原理》，吕继绍主编，电力工业出版社，1990
继电保护课程设计指导书之 35KV线路继电保护设计 一、原始资料 某35KV终端变电站具有多路进出线的双母线（如图1所示），装有自动低频减装(ZPJH) 并已知第一路出线AB和第二路出线AE的有关网络参数下： 系统短路容量：最大运行方式为217.3MVA 最小运行方式为145.6MVA 线路AB上的最大传输功率为9MW,功率因数cos0=0.85,线路正序电抗x=0,42/km 变压器T所装差动保护的动作时限为0.55，并假设它换算平均额定电压37KV母线侧的电 抗X,=302,变压器T的连接组别为yd11。 变电站C所装的过电流保护的动作时限为1.6s 燥作电源为直流220V 35KV A E 线路3 ⊙ v/dl 线路125 线路2 最大传输容量9 217.3WA最大运行方式 145.6WA最小运行方式 30网 图135KV终端变电站1接线 二、设计任务 1.线路1的继电保护与自动重合闸的规划配胥： 2.CT变比的选择： 3.继屯保护的整定计算和保护用继电器型号的选择： 用autocad或isio软件绘制线路继电保护原理图和展开图 三、设计成品 1,编写设计说明书（包括继电保护的整定计算）： 2.绘制35KV线路保护的原理图和展开图
继电保护课程设计指导书之二 机械加工厂总降压变电所主变压器继电保护设计 一、原始资料 机械加工厂山距其5公甲处的A变电站接一回架空线路供电，A变电站11OKV母 线短路容量为1918MVA,基准容量为100OMVA A变电站安装两台 SFSLZ-31500KVA110KV 卷变压器，其短路电压u 10.5%,u =6%,总降压变电所装设一台SL-500035型的降压变压器（电压等级为35/10KV), 其短路电压则=7%。详见电力系统与机械加工厂总降压变电所联接示意图（图一）。 110Ky KO 架空线路 总降压变电所 35KV 10K 变电站A 附一电力系统与机械加工厂总降压变电所连接示意图 最大运行方式：按A变电站两台变压器并列运行考虑 最小运行方式：按A变电站两台变压器分列运行考虑 总降压变电所10KV母线保护动作时间为1秒，10KV馈电线路的保护动作时间为0.5 秒 二、设计任务 a)总降压变电所主变压器继电保护的规划配骨： b)CT变比的选样 c)短路电流计算和继电保护的整定计算： d)用autocad或visio软件绘制主变压器继电保护原理图。 三、设计成品

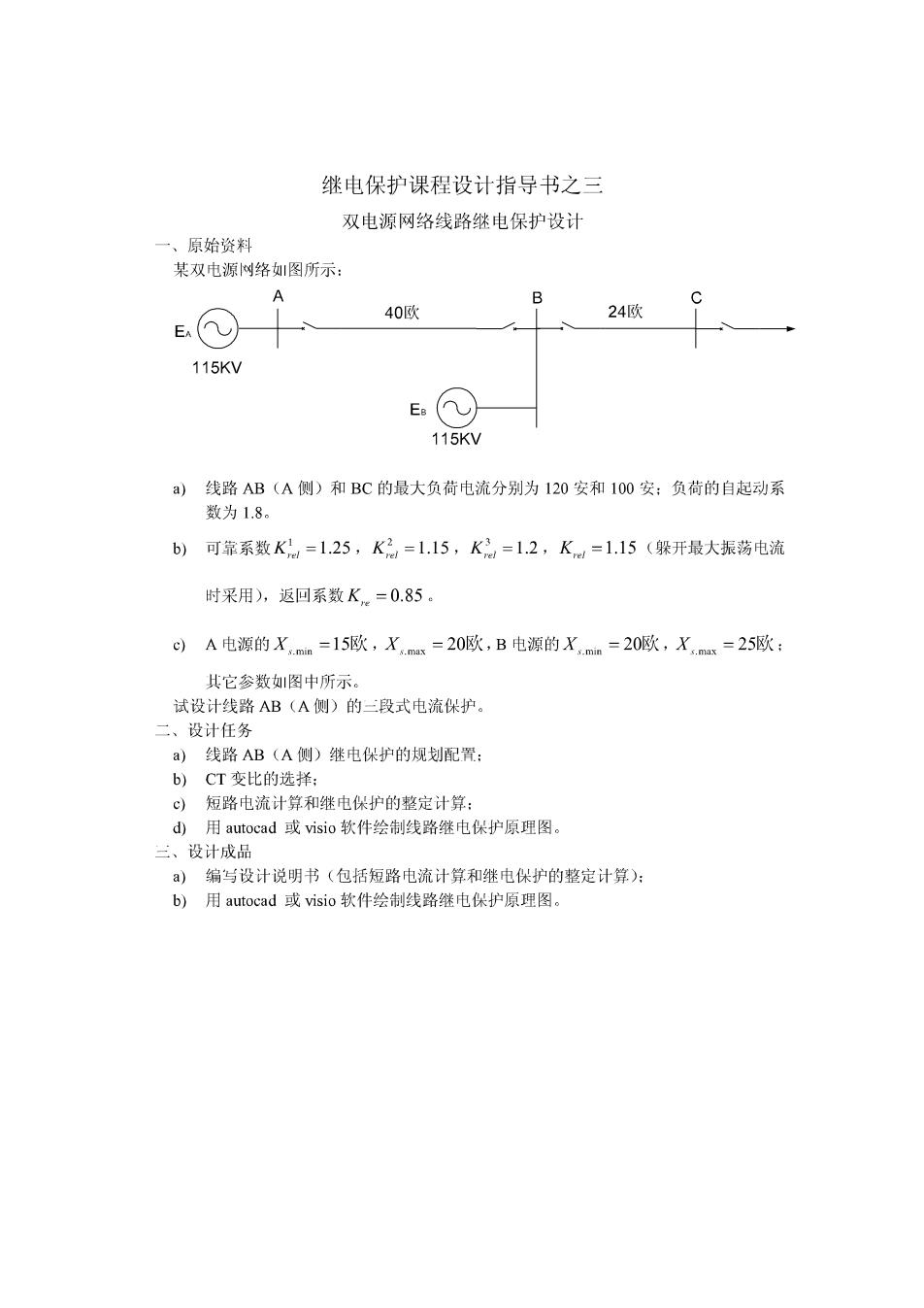

继电保护课程设计指导书之三 双电源网络线路继电保护设计 一、原始资料 某双电源树络如图所示： E○ 40欧 24欧 115KW E. 115KW a)线路AB(A侧)和BC的最大负荷电流分别为120安和100安：负荷的自起动系 数为18。 b)可靠系数K=1.25,K2=1.15,K=1.2,K=115(躲开最大振满电流 时采用)，返回系数K.-0.85 c)A电源的X,n=15政，X.=20欧，B电源的X=20欧，X=25欧： 其它参数如图中所示 试设计线路AB(A侧)的段式电流保护 二、设计任务 a)线路AB(A侧)继电保护的规划配置： b)CT变比的选并： )短路电流计算和继电保护的整定计算 d 用autocad或visio软件绘制线路继电保护原理图 二、设计成品 )编写设计说明书（包括短路电流计算和继电保护的整定计算）： b)用autocad或visio软件绘制线路继电保护原理图
继电保护课程设计指导书之四 110kv变电所刀继电保护设计 一、原始资料 110k变电所刀与系统C1.C2接线及其内部主接线情况、系统参数及变电所元件参数 见下图：保护时间级差0.5s:输电线后备保护动作时间10kv0.5s351.0s10k:15 设计任务和要求 1.变电所变压器保护具体规划配置： 2.短路电流计算，主变压器主保护及后备保护整定计算（以变压器纵差保护整定为主）： 3景写设计说明书 4.用autocad或visio软件绘制变压器主保护原理展开图 ）SM=3000MWA S:=100MVA J 110KY L=70km X。=0.42/km L=20km 10K 35KV 10KV SFS,-40000/110, 100/100/100 110±2x2.5%/38.5/11 U%1-10=10.5,U%1-1l)=18,U%(IⅢ-1l0=6.5 X/X/△-12-11
