而出亥通大 XIAN JIAOTONG UNIVERSITY 对数字化保护的认识 西安交通大学 了 索南加乐 时间：2006年4月
对数字化保护的认识 西安交通大学 索南加乐 时 间：2006年4月

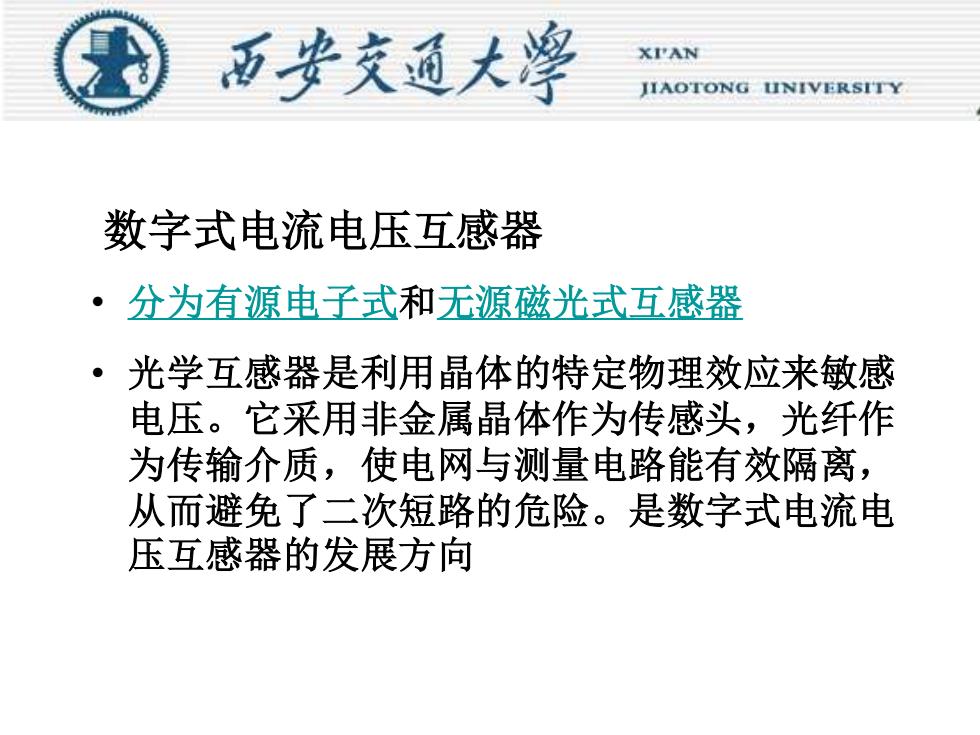

而出文通大 JIAOTONG UNIVERSITY 数字式电流电压互感器 ·分为有源电子式和无源磁光式互感器 。 光学互感器是利用晶体的特定物理效应来敏感 电压。它采用非金属晶体作为传感头，光纤作 为传输介质，使电网与测量电路能有效隔离， 从而避免了二次短路的危险。是数字式电流电 压互感器的发展方向
数字式电流电压互感器 • 分为有源电子式和无源磁光式互感器 • 光学互感器是利用晶体的特定物理效应来敏感 电压。它采用非金属晶体作为传感头，光纤作 为传输介质，使电网与测量电路能有效隔离， 从而避免了二次短路的危险。是数字式电流电 压互感器的发展方向
而光交通大 XIAN JIAOTONG UNIVERSITY 数字式电流电压互感器的特点 ·测量准确度高 ·全数字化接口(IEC61850) ·工作频带宽，线性度高
数字式电流电压互感器的特点 • 测量准确度高 • 全数字化接口（IEC61850） • 工作频带宽，线性度高
而光亥通大 XIAN JIAOTONG UNIVERSITY 数字式继电保护 ·工频量保护； ·行波保护 ·暂态量保护
数字式继电保护 • 工频量保护； • 行波保护； • 暂态量保护
而光交通大 XIAN JIAOTONG UNIVERSITY 工量保护 ·优点 (1)理论完备；（2)可以定量整定计算。 ·缺点 工频量的获取从原理上受到非周期分量和谐波 的影响，无法消除，需要滤波算法介入，动作 速度慢。输电线路只能采用简单模型，距离保 护无法消除对侧系统参数未知的影响
工频量保护 • 优点 （1）理论完备；（2）可以定量整定计算。 • 缺点 工频量的获取从原理上受到非周期分量和谐波 的影响，无法消除，需要滤波算法介入，动作 速度慢。输电线路只能采用简单模型，距离保 护无法消除对侧系统参数未知的影响
