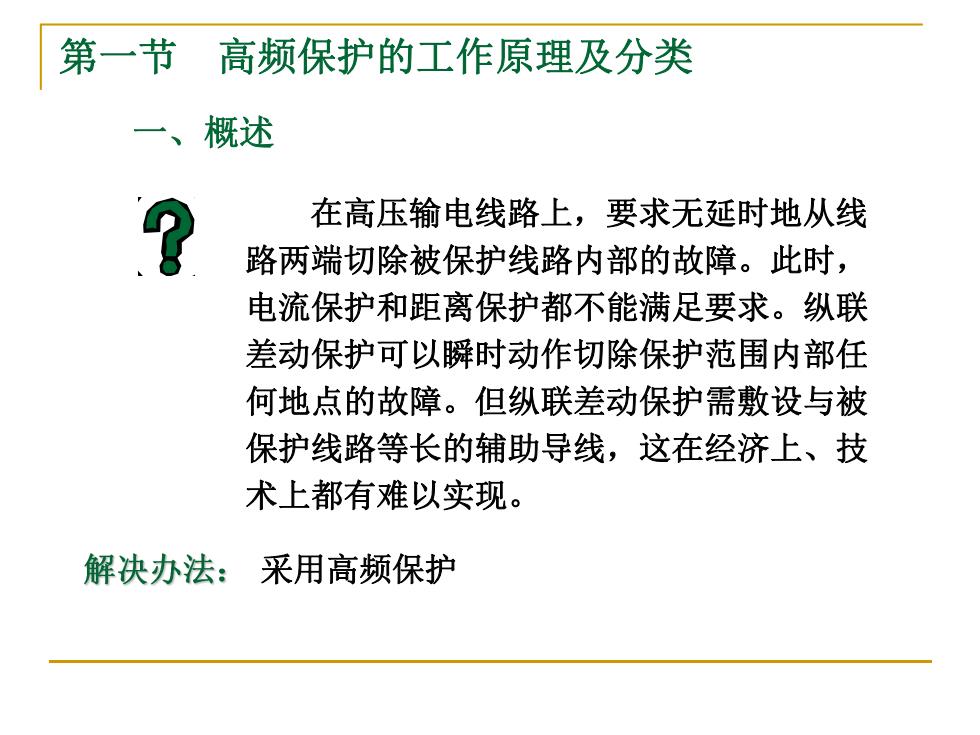

第一节 高频保护的工作原理及分类 一、 概述 在高压输电线路上，要求无延时地从线 路两端切除被保护线路内部的故障。此时， 电流保护和距离保护都不能满足要求。纵联 差动保护可以瞬时动作切除保护范围内部任 何地点的故障。但纵联差动保护需敷设与被 保护线路等长的辅助导线，这在经济上、技 术上都有难以实现。 解决办法： 采用高频保护
第一节 高频保护的工作原理及分类 一、概述 在高压输电线路上，要求无延时地从线 路两端切除被保护线路内部的故障。此时， 电流保护和距离保护都不能满足要求。纵联 差动保护可以瞬时动作切除保护范围内部任 何地点的故障。但纵联差动保护需敷设与被 保护线路等长的辅助导线，这在经济上、技 术上都有难以实现。 采用高频保护

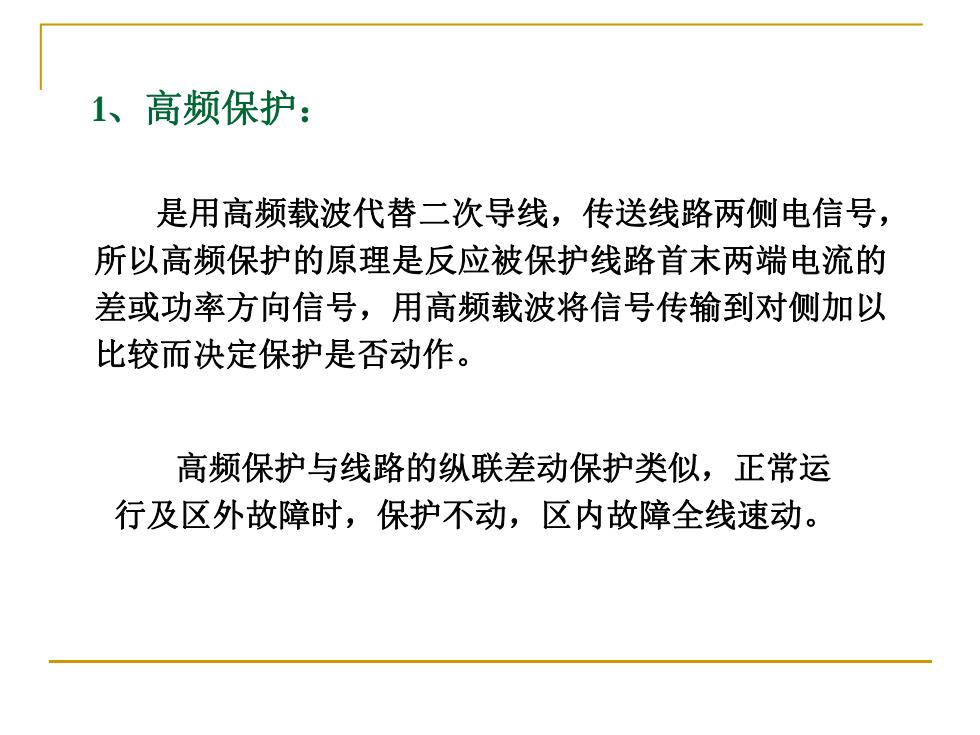

1、高频保护： 是用高频载波代替二次导线，传送线路两侧电信号， 所以高频保护的原理是反应被保护线路首末两端电流的 差或功率方向信号，用高频载波将信号传输到对侧加以 比较而决定保护是否动作。 高频保护与线路的纵联差动保护类似，正常运 行及区外故障时，保护不动，区内故障全线速动
1、高频保护： 是用高频载波代替二次导线，传送线路两侧电信号， 所以高频保护的原理是反应被保护线路首末两端电流的 差或功率方向信号，用高频载波将信号传输到对侧加以 比较而决定保护是否动作。 高频保护与线路的纵联差动保护类似，正常运 行及区外故障时，保护不动，区内故障全线速动
高频保护的构成 电气量 继电 发信机 通道 收信机 继电 电气量 保护 收信机 发信机 保护
高频保护的构成 电气量 继电 保护 发信机 收信机 收信机 发信机 继电 保护 通道 电气量
2.高频保护的分类 (1)方向高频保护。利用高频信号间接比较线路两 侧的短路功率方向构成的全线速动保护 (2)高频距离保护。以方向阻抗作为测量元件结合 高频信号构成的全线速动保护 (3)相差高频保护。通过高频信号比较被保护线路 两侧电流的相位
2.高频保护的分类 (1)方向高频保护。利用高频信号间接比较线路两 侧的短路功率方向构成的全线速动保护 (2)高频距离保护。以方向阻抗作为测量元件结合 高频信号构成的全线速动保护 (3)相差高频保护。通过高频信号比较被保护线路 两侧电流的相位
