”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 零件图主要反映单个零件的结构形状、尺寸、材料、加 工制造、检验所需要的全部技术要求等信息的图样，是指 导加工、检验的依据。 0"的▣ 口 产国高美 铣刀头座体 :铣刀头座体零件图
零件图主要反映单个零件的结构形状、尺寸、材料、加 工制造、检验所需要的全部技术要求等信息的图样，是指 导加工、检验的依据。 铣刀头座体 铣刀头座体零件图
十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 8.1机械工程图概述 8.1.3机械图样在机械产品中的作用 任何机械产品的设计、制造、安装、调试、使用、维护 :乃至技术革新、发明创造等都离不开图样。 机械产品从规划直到销售，历经产品问题的提出与认识、 初步设计方案、确定设计方案、详细设计、加工制造、销 售六个环节，机械图样在各环节中，都起着表达设计思想， 承载加工、制造、检验、装配等诸多信息的功能。 机械工程图样，是技术人员工程思维、创新设计的载体， 是机械产品设计的最终成果的体现，是机械产品制造、检 验、装配的主要技术依据，是组织生产的重要技术文件。 也可能是经济纠纷产生时的法律证据
8.1.3 机械图样在机械产品中的作用 8.1 机械工程图概述 任何机械产品的设计、制造、安装、调试、使用、维护， 乃至技术革新、发明创造等都离不开图样。 机械产品从规划直到销售，历经产品问题的提出与认识、 初步设计方案、确定设计方案、详细设计、加工制造、销 售六个环节，机械图样在各环节中，都起着表达设计思想， 承载加工、制造、检验、装配等诸多信息的功能。 机械工程图样，是技术人员工程思维、创新设计的载体， 是机械产品设计的最终成果的体现，是机械产品制造、检 验、装配的主要技术依据，是组织生产的重要技术文件。 也可能是经济纠纷产生时的法律证据

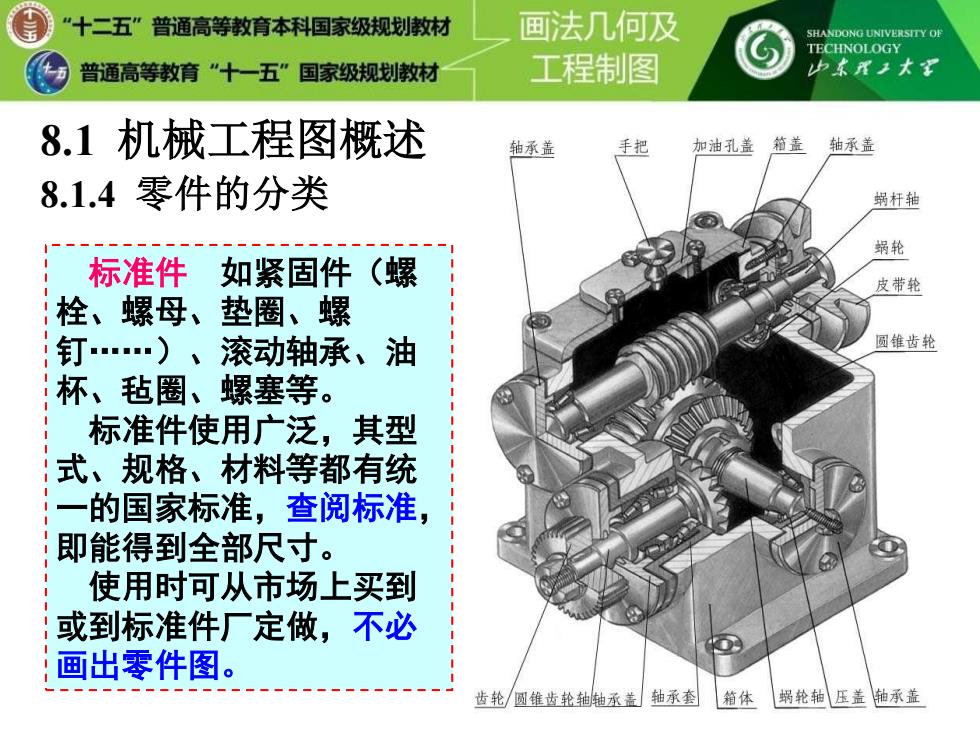

十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 少本X王大 8.1机械工程图概述 轴承盖 手把 加油孔盖 箱盖 轴承盖 8.1.4零件的分类 蜗杆轴 蜗轮 标准件 如紧固件（螺 皮带轮 栓、螺母、垫圈、螺 钉.)、滚动轴承、油 圆锥齿轮 杯、毡圈、螺塞等。 标准件使用广泛，其型 式、规格、材料等都有统 一的国家标准，查阅标准， 即能得到全部尺寸。 使用时可从市场上买到 或到标准件厂定做，不必 画出零件图。 齿轮圆锥齿轮轴抽承盖」轴承套 箱体 蜗轮轴压盖轴承盖
8.1.4 零件的分类 8.1 机械工程图概述 标准件 如紧固件（螺 栓、螺母、垫圈、螺 钉.）、滚动轴承、油 杯、毡圈、螺塞等。 标准件使用广泛，其型 式、规格、材料等都有统 一的国家标准，查阅标准， 即能得到全部尺寸。 使用时可从市场上买到 或到标准件厂定做，不必 画出零件图

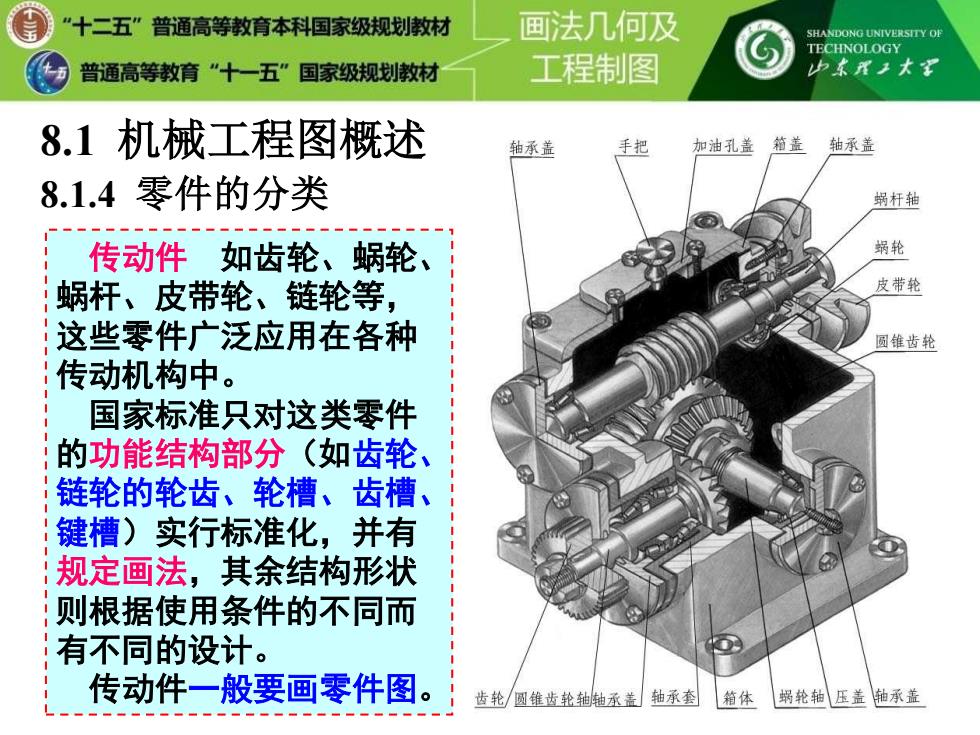

十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 8.1机械工程图概述 轴承盖 手把 加油孔盖箱盖轴承盖 8.1.4零件的分类 蜗杆轴 传动件如齿轮、蜗轮、 蜗轮 蜗杆、皮带轮、链轮等， 皮带轮 这些零件广泛应用在各种 圆锥齿轮 传动机构中。 国家标准只对这类零件 的功能结构部分（如齿轮、 链轮的轮齿、轮槽、齿槽、 键槽)实行标准化，并有 规定画法，其余结构形状 则根据使用条件的不同而 有不同的设计。 传动件一般要画零件图。 齿轮圆锥齿轮轴轴承盖」轴承套 箱体蜗轮轴压盖轴承盖
8.1.4 零件的分类 8.1 机械工程图概述 传动件 如齿轮、蜗轮、 蜗杆、皮带轮、链轮等， 这些零件广泛应用在各种 传动机构中。 国家标准只对这类零件 的功能结构部分（如齿轮、 链轮的轮齿、轮槽、齿槽、 键槽）实行标准化，并有 规定画法，其余结构形状 则根据使用条件的不同而 有不同的设计。 传动件一般要画零件图
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少X2大军 8.1机械工程图概述 轴承盖 手把 加油孔盖 箱盖 轴承盖 8.1.4零件的分类 蜗杆轴 一般零件 如箱体、箱 蜗轮 盖、轴等零件，它们的形 皮带轮 状、结构、大小都必须按 圆锥齿轮 部件的功能和结构要求设 计。 按照结构特点和功能， 机器上的一般零件可大致 分成轴套、盘盖、叉架和 箱体等类型。 一 般零件都需画出零件 图以供制造。 齿轮圆锥齿轮抽地承盖」轴承套箱体 蜗轮轴压盖轴承盖
8.1.4 零件的分类 8.1 机械工程图概述 一般零件 如箱体、箱 盖、轴等零件，它们的形 状、结构、大小都必须按 部件的功能和结构要求设 计。 按照结构特点和功能， 机器上的一般零件可大致 分成轴套、盘盖、叉架和 箱体等类型。 一般零件都需画出零件 图以供制造
