® 《给水排水管网系统（第四版》教学课件 米面建抗工业版版批 4.1.1 给水排水管网简化 (1)简化原则 1)宏观等效原则。保持其功能，各元素之间的关系 不变。 2)小误差原则。简化模型与实际系统的误差在一定 允许范围，满足工程上的要求。 (2)管线简化一般方法 1)删除次要管线，保留主干管线和干管线。 2)相近交叉点合并，减少管线的数目。 3)删除全开阀门，保留调节阀、减压阀等。 4)串联、并联管线水力等效合并： 5)大系统拆分为多个小系统，分别计算
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 4.1.1 给水排水管网简化 （1）简化原则 1) 宏观等效原则。保持其功能，各元素之间的关系 不变。 2）小误差原则。简化模型与实际系统的误差在一定 允许范围，满足工程上的要求。 （2）管线简化一般方法 1）删除次要管线，保留主干管线和干管线。 2）相近交叉点合并，减少管线的数目。 3) 删除全开阀门，保留调节阀、减压阀等。 4）串联、并联管线水力等效合并。 5）大系统拆分为多个小系统，分别计算
风 《给水排水管网系统（第四版）》教学课件 中属建统王业在旅热 管网简化图例 水塔分解 合 水塔 清水池 合并 泵站 删除 剧除 利除 00 清水池合并 合 泵站 合并 合并 删除 剩除 利除 分解 删除 删除 X 删除 删除 分解 利除 除
《给水排水管网系统(第四版)》教学课件 管网简化图例

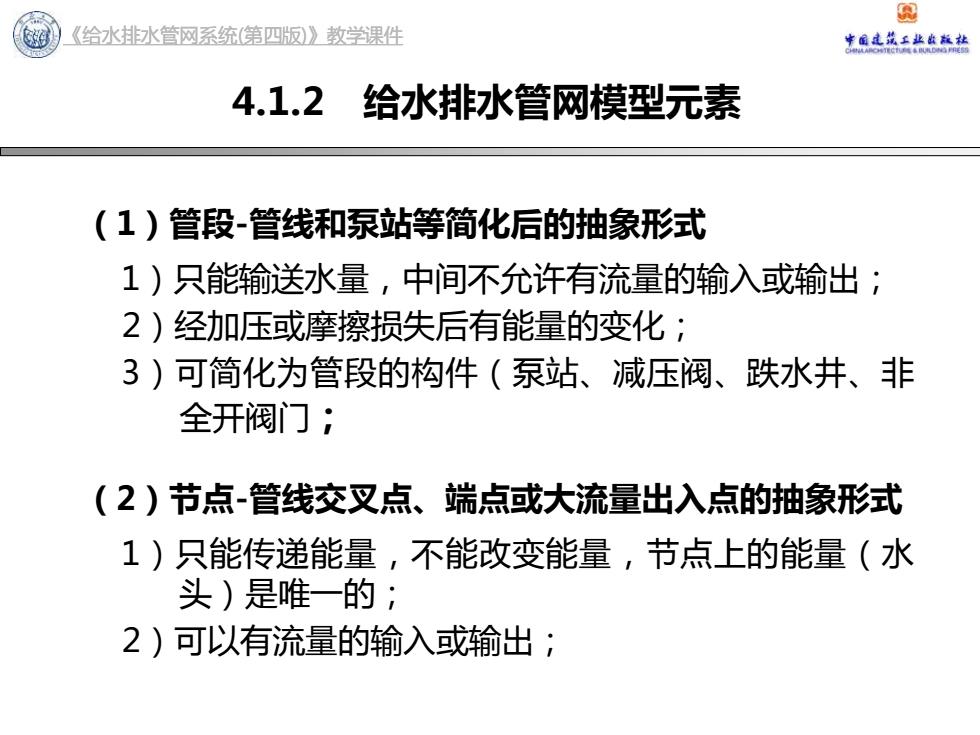

® 《给水排水管网系统第四版)》教学课件 米金建统工业在藏社 4.1.2 给水排水管网模型元素 (1)管段-管线和泵站等简化后的抽象形式 1)只能输送水量，中间不允许有流量的输入或输出； 2)经加压或摩擦损失后有能量的变化； 3)可简化为管段的构件（泵站、减压阀、跌水井、非 全开阀门 (2)节点-管线交叉点、端点或大流量出入点的抽象形式 1)只能传递能量，不能改变能量，节点上的能量（水 头)是唯一的； 2)可以有流量的输入或输出；
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 4.1.2 给水排水管网模型元素 （1）管段-管线和泵站等简化后的抽象形式 1）只能输送水量，中间不允许有流量的输入或输出； 2）经加压或摩擦损失后有能量的变化； 3）可简化为管段的构件（泵站、减压阀、跌水井、非 全开阀门； （2）节点-管线交叉点、端点或大流量出入点的抽象形式 1）只能传递能量，不能改变能量，节点上的能量（水 头）是唯一的； 2）可以有流量的输入或输出；
风 《给水排水管网系统第四版》教学课件 半金建统王业在旅热 (3)管段和节点的属性 1)构造属性 管长、管径；节点高程、节点平面位置 2)拓扑属性 管段方向、起始和终止节点、节点的度、与节点关 联的管段及其方向 3)水力属性 管段流量、流速、扬程、摩阻、压降 节点流量、水头、自由水头
《给水排水管网系统(第四版)》教学课件 （3）管段和节点的属性 1）构造属性 管长、管径；节点高程、节点平面位置 2）拓扑属性 管段方向、起始和终止节点、节点的度、与节点关 联的管段及其方向 3）水力属性 管段流量、流速、扬程、摩阻、压降 节点流量、水头、自由水头
® 《给水排水管网系统（第四版》教学课件 米国建统上业在燕秘 4.1.3 管网模型的标识 (1)节点和管段编号·-节点和管段命名。 节点编号：(1)，（2)，（3)，… 管段编号：[1]，[2]，[3] ,。 (7) [6] (3) [3] (4) [4] (5) [5] (6) [2] [7] [8] [9] (1) [1] (2)[10] (8)[11] (9)[12] 10) [13 [14] [15] [16] (11)[17] 12)[18] 13)[19] (14) [201 [21] 15)[22] (16)
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 4.1.3 管网模型的标识 （1）节点和管段编号－－节点和管段命名。 节点编号：（1），（2），（3），┉； 管段编号：［1］，［2］，［3］，┉
