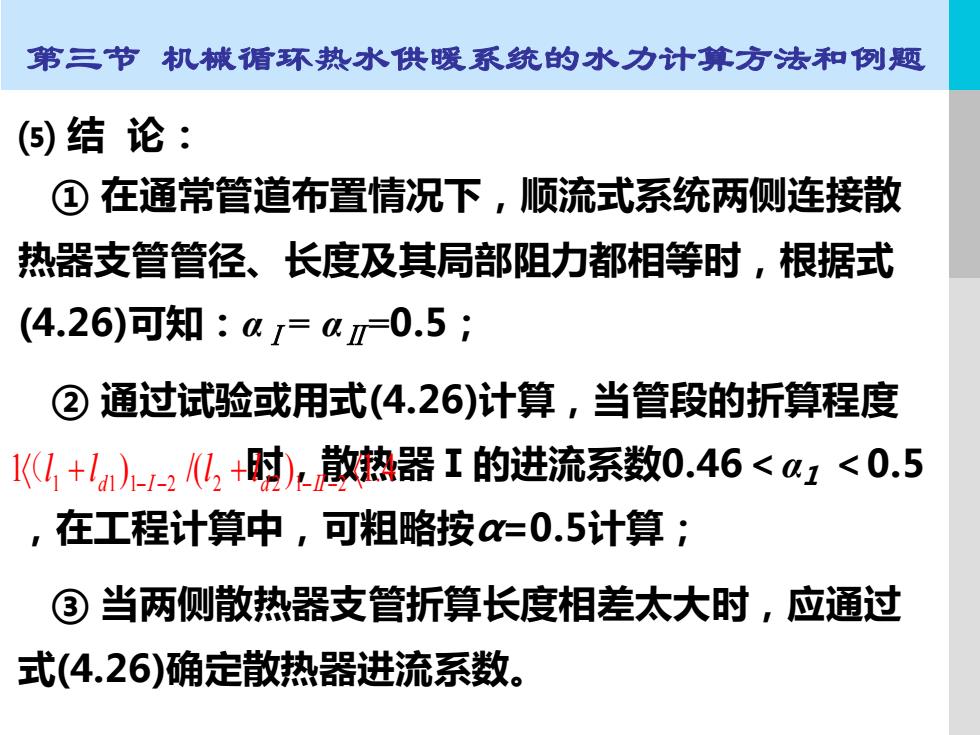

第三节机械循环热水供暖系统的水力计算方法和例题 (⑤)结论： ①在通常管道布置情况下，顺流式系统两侧连接散 热器支管管径、长度及其局部阻力都相等时，根据式 (4.26)可知：a=a-0.5; ②通过试验或用式(4.26)计算，当管段的折算程度 1(+-2化2+时)散热器I的进流系数0.46<a1<0.5 ,在工程计算中，可粗略按a=0.5计算； ③当两侧散热器支管折算长度相差太大时，应通过 式(4.26)确定散热器进流系数
LOGO 第三节 机械循环热水供暖系统的水力计算方法和例题 ② 通过试验或用式(4.26)计算，当管段的折算程度 时，散热器Ⅰ的进流系数0.46＜α1 ＜0.5 ，在工程计算中，可粗略按α=0.5计算； 1 ) /( ) 1.4 1 1 1 2 2 2 1 2 + + d −Ⅰ− d −Ⅱ− （l l l l ⑸ 结 论： ① 在通常管道布置情况下，顺流式系统两侧连接散 热器支管管径、长度及其局部阻力都相等时，根据式 (4.26)可知：αⅠ= αⅡ=0.5； ③ 当两侧散热器支管折算长度相差太大时，应通过 式(4.26)确定散热器进流系数

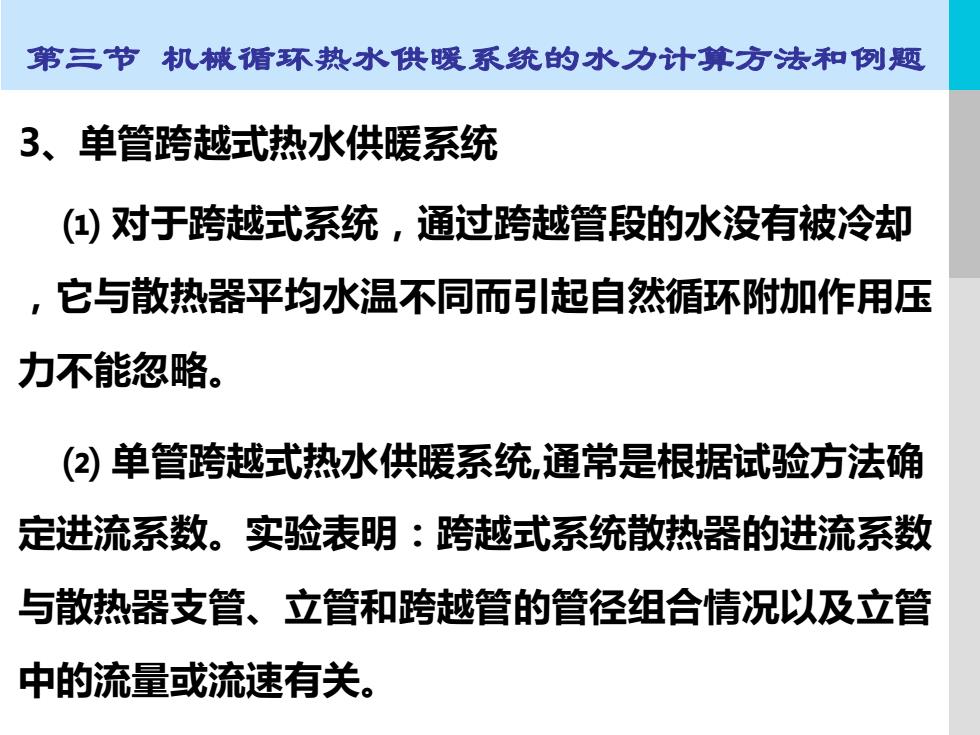

第三节机械循环热水供暖系统的水力计算方法和例题 3、单管跨越式热水供暖系统 (1)对于跨越式系统，通过跨越管段的水没有被冷却 ,它与散热器平均水温不同而引起自然循环附加作用压 力不能忽略。 (2)单管跨越式热水供暖系统通常是根据试验方法确 定进流系数。实验表明：跨越式系统散热器的进流系数 与散热器支管、立管和跨越管的管径组合情况以及立管 中的流量或流速有关
LOGO 第三节 机械循环热水供暖系统的水力计算方法和例题 3、单管跨越式热水供暖系统 ⑴ 对于跨越式系统，通过跨越管段的水没有被冷却 ，它与散热器平均水温不同而引起自然循环附加作用压 力不能忽略。 ⑵ 单管跨越式热水供暖系统,通常是根据试验方法确 定进流系数。实验表明：跨越式系统散热器的进流系数 与散热器支管、立管和跨越管的管径组合情况以及立管 中的流量或流速有关
第三节机械循环热水供暖系统的水力计算方法和例题 (3)由于跨越管的进流系数比顺流式的小因而在系统 散热器热负荷条件下，流出跨越式系统散热器的出水温 度低于顺流式系统。散热器平均水温也低，因而所需的 散热器面积要比顺流式系统的大一些
LOGO 第三节 机械循环热水供暖系统的水力计算方法和例题 ⑶ 由于跨越管的进流系数比顺流式的小,因而在系统 散热器热负荷条件下，流出跨越式系统散热器的出水温 度低于顺流式系统。散热器平均水温也低，因而所需的 散热器面积要比顺流式系统的大一些
