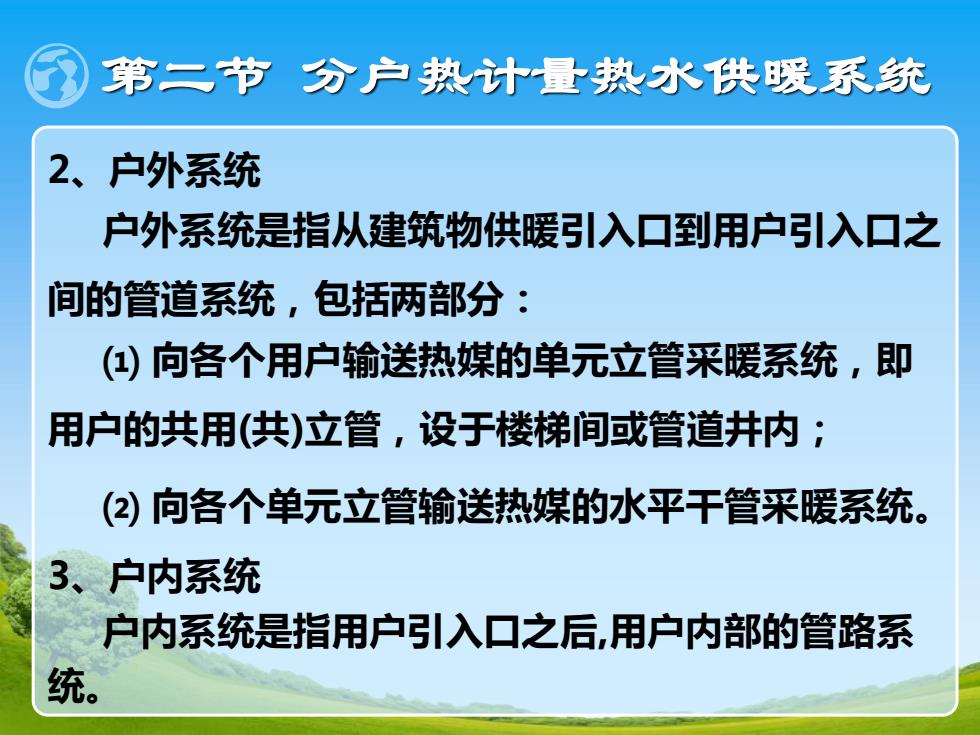

第二节分户热计量热水供暖系统 2、户外系统 户外系统是指从建筑物供暖引入▣到用户引入口之 间的管道系统，包括两部分： (4)向各个用户输送热媒的单元立管采暖系统，即 用户的共用（共）立管，设于楼梯间或管道井内； (2)向各个单元立管输送热媒的水平干管采暖系统。 3、户内系统 户内系统是指用户引入口之后，用户内部的管路系 统
第二节 分户热计量热水供暖系统 户外系统是指从建筑物供暖引入口到用户引入口之 间的管道系统，包括两部分： ⑴ 向各个用户输送热媒的单元立管采暖系统，即 用户的共用(共)立管，设于楼梯间或管道井内； ⑵ 向各个单元立管输送热媒的水平干管采暖系统。 户内系统是指用户引入口之后,用户内部的管路系 统。 2、户外系统 3、户内系统
第二节分户热计量热水供暖系统 三、户内水平供暖系统形式与特点 1、水平网程式系统 亦称为章鱼式双管异程式系统，如图3-33、3-34 所示： 1.1结构形式 在每户的供热管道入口设小型分、集水器，散热 器之间相互并联，从分水器引出的散热器支管呈辐射 状埋地敷设至各个散热器，可集中调节各个散热量的 散热量。该方式常用于低温热水地暖系统
第二节 分户热计量热水供暖系统 亦称为章鱼式双管异程式系统，如图3-33、3-34 所示: 在每户的供热管道入口设小型分、集水器，散热 器之间相互并联，从分水器引出的散热器支管呈辐射 状埋地敷设至各个散热器，可集中调节各个散热量的 散热量。该方式常用于低温热水地暖系统。 三、户内水平供暖系统形式与特点 1、水平网程式系统 1.1 结构形式
第二节分户热计量热水供暖系统 1.2 系统特点 ()可分户计量： (②可分室调节（安装温控阀）： (③)排气不易。 2、水平单管串联式系统，如图3-35（所示：
第二节 分户热计量热水供暖系统 1.2 系统特点 2、水平单管串联式系统，如图3-35(a)所示： ⑴ 可分户计量； ⑶ 排气不易。 ⑵ 可分室调节(安装温控阀);
