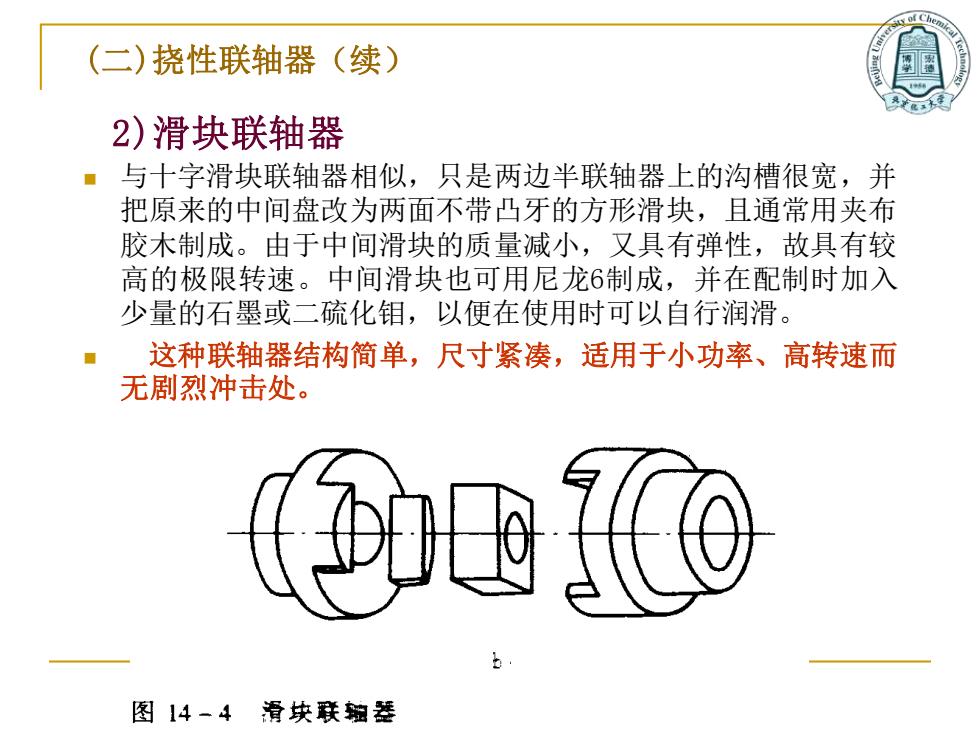

(二)挠性联轴器（续） 2)滑块联轴器 ■与十字滑块联轴器相似，只是两边半联轴器上的沟槽很宽，并 把原来的中间盘改为两面不带凸牙的方形滑块，且通常用夹布 胶木制成。由于中间滑块的质量减小，又具有弹性，故具有较 高的极限转速。中间滑块也可用尼龙6制成，并在配制时加入 少量的石墨或二疏化钼，以便在使用时可以自行润滑。 这种联轴器结构简单，尺寸紧凑，适用于小功率、高转速而 无剧烈冲击处。 电 图14-4滑块联轴器
2)滑块联轴器 ◼ 与十字滑块联轴器相似，只是两边半联轴器上的沟槽很宽，并 把原来的中间盘改为两面不带凸牙的方形滑块，且通常用夹布 胶木制成。由于中间滑块的质量减小，又具有弹性，故具有较 高的极限转速。中间滑块也可用尼龙6制成，并在配制时加入 少量的石墨或二硫化钼，以便在使用时可以自行润滑。 ◼ 这种联轴器结构简单，尺寸紧凑，适用于小功率、高转速而 无剧烈冲击处。 (二)挠性联轴器（续）
(二)挠性联轴器〈续) 3)十字轴式万向联轴器 它由两个叉形 接头1、3，一个中 间联接件2和轴销 a<45 4(包括销套及铆钉)、 5所组成；轴销4与5 互相垂直配置并分 别把两个叉形接头 与中间联接件2联接 起来。这样，就构 a 成了一个可动的联 接。这种联轴器可 以允许两轴间有较 大的夹角（夹角α最 <45 大可达35°~45°)， 而且在机器运转时， 夹角发生改变仍可 正常传动；但当a 过大时，传动效率 b 会显著降低。 图14-5十字轴式万向联轴器
3)十字轴式万向联轴器 ◼ 它由两个叉形 接头1、3，一个中 间联接件2 和轴销 4(包括销套及铆钉)、 5所组成；轴销4与5 互相垂直配置并分 别把两个叉形接头 与中间联接件2联接 起来。这样，就构 成了一个可动的联 接。这种联轴器可 以允许两轴间有较 大的夹角(夹角α最 大可达35°～45°)， 而且在机器运转时， 夹角发生改变仍可 正常传动；但当α 过大时，传动效率 会显著降低。 (二)挠性联轴器（续）
