”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 少X工大军 8.5.1表面结构 表面结构参数 省g■■■■ss■年ag自■■自■sss自gss 表面结构参数 模数m 1 是表示表面微观 齿数z 40 齿形角a20 几何特性的参数。 Ra3.2 Ra3.2 分为三组：轮廓 Ra6.3 参数、图形参数 4±0.015 目0.03A 和基于支承率曲 Ra3.2 线的参数。这些 CI 技术要求 热处理：正火。 表面结构参数组 已经标准化。标 16 Ras(/） 注表面结构要求 10.034 圆 柱齿轮数 比例上1 时，与完整符一 (图号) 制图 起使用，应标注 重量 材料45 名) 其参数代号和相 审 应数值
表面结构参数 是表示表面微观 几何特性的参数。 分为三组：轮廓 参数、图形参数 和基于支承率曲 线的参数。这些 表面结构参数组 已经标准化。标 注表面结构要求 时，与完整符一 起使用，应标注 其参数代号和相 应数值。 8.5.1 表面结构 表面结构参数

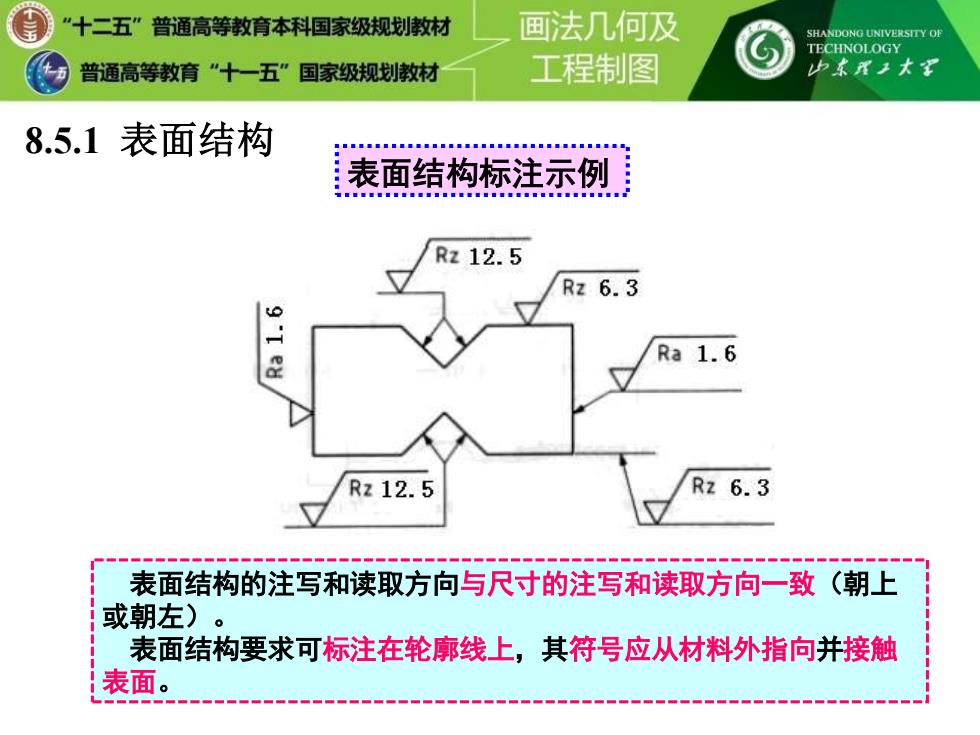

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 8.5.1表面结构 是Ba■■s通aaaa■■票■■西■■■■■■里 表面结构标注示例 Rz12.5 Rz6.3 9 Ra1.6 Rz12.5 Rz6.3 表面结构的注写和读取方向与尺寸的注写和读取方向一致（朝上 或朝左)。 表面结构要求可标注在轮廓线上，其符号应从材料外指向并接触 表面
表面结构的注写和读取方向与尺寸的注写和读取方向一致（朝上 或朝左）。 表面结构要求可标注在轮廓线上，其符号应从材料外指向并接触 表面。 8.5.1 表面结构 表面结构标注示例
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本用工大军 8.5.1表面结构 表面结构标注示例 车 t Rz3.2 Rz3.2 Rz12.5 0120H7V 028 Rz6.3 0120h6 必要时，表面结构符号可用带 在不致引起误解时，表面 箭头或黑点的指引线引出标注。 结构要求可以标注在给定的 尺寸线上
必要时，表面结构符号可用带 箭头或黑点的指引线引出标注。 8.5.1 表面结构 表面结构标注示例 在不致引起误解时，表面 结构要求可以标注在给定的 尺寸线上
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 8.5.1表面结构 是■a■■■■■■■■■■■日■■■■信 表面结构标注示例 ■■■ Ra1.6 Rz6.3 Rz6.3 Ra1.6 表面结构要求可以直接标注在延长线上，或用带箭头的指引线引 出标注
表面结构要求可以直接标注在延长线上，或用带箭头的指引线引 出标注。 8.5.1 表面结构 表面结构标注示例
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本厘王大到 8.5.1表面结构 表面结构标注示例 R26.3 Ra1.6 010t0.1 表面结构要求 ▣0 ◆●02AB 可标注在形位公 差框格的上方。 Ra3.2 Rz1.6 Ra6.3 圆柱和棱柱表面的表面 结构要求只标注一次。如 果每个棱柱表面有不同的 表面结构要求，则应分别 单独标注。 Ra3.2
表面结构要求 可标注在形位公 差框格的上方。 8.5.1 表面结构 表面结构标注示例 圆柱和棱柱表面的表面 结构要求只标注一次。如 果每个棱柱表面有不同的 表面结构要求，则应分别 单独标注
