微波实验 石河子大学物理系近代物理实验课程组 2014-2015第一学期
微波实验 石河子大学物理系近代物理实验课程组 2014-2015第一学期

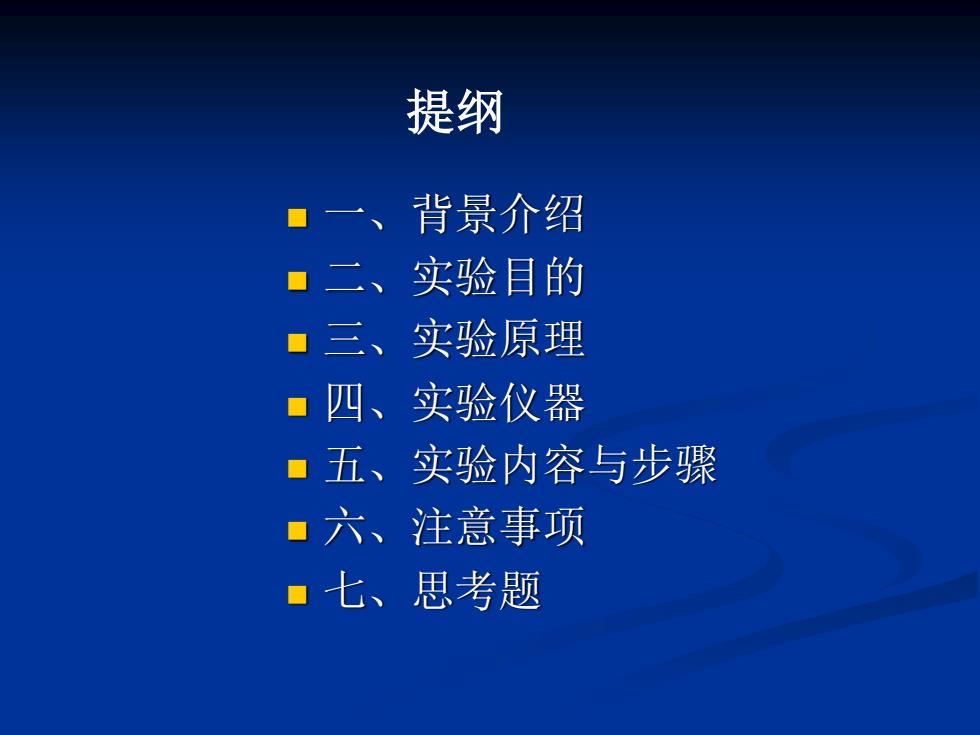

提纲 ■一、背景介绍 二、 实验目的 ■ 三、 实验原理 四、实验仪器 五、实验内容与步骤 ◆ 六、注意事项 ■七、思考题
◼ 一、背景介绍 ◼ 二、实验目的 ◼ 三、实验原理 ◼ 四、实验仪器 ◼ 五、实验内容与步骤 ◼ 六、注意事项 ◼ 七、思考题 提纲
、背景介绍一一概念 >微波的定义 微波是指波长在1mm~1m范围内，相 应频率在300300000MHz之间的电磁波。 电滋 >微波的特点 ①波长短②频率高，周期短③量子特性④某 些波段的微波能畅通无阻地穿过电离层。 >微波的产生 EE 电药王 可用反射式速调管。实验中还用一种产生 图14一5体效应管澈发徽放振荡原理 微波振荡的半导体器件，即体效应二极管。 在该管两端加电压，当管内电场略大于阈 值时，会出现电流的不均匀涨落而形成微波振 荡
一、背景介绍 －－概念 ➢微波的定义 微波是指波长在1mm~1m范围内，相 应频率在300~300000MHz之间的电磁波。 ➢微波的特点 波长短频率高，周期短量子特性某 些波段的微波能畅通无阻地穿过电离层。 ➢微波的产生 可用反射式速调管。实验中还用一种产生 微波振荡的半导体器件，即体效应二极管。 在该管两端加电压，当管内电场略大于阈 值时，会出现电流的不均匀涨落而形成微波振 荡
>微波的传输 微波的传输线有同轴传输线，微带线和金属 波导管等。用得最多的是矩形波导管。 >谐振腔 谐振腔是一个封闭的金属导体空腔，通过其与 波导的公共壁上的小孔实现与波导的耦合。它可有效地 防止电磁波辐射，使电磁场局限在空腔内部。 田14一2矩形被导管 >微波的接受 微波接受装置如图。接受喇叭收到信号后先经衰减器再经检波二极 管后接到微安表上。 ·毯频腔 体效应篮 发射肌 接直速电莎 谐城腔 图14一6徽波发生器
➢微波的传输 微波的传输线有同轴传输线，微带线和金属 波导管等。用得最多的是矩形波导管。 ➢谐振腔 谐振腔是一个封闭的金属导体空腔，通过其与 波导的公共壁上的小孔实现与波导的耦合。它可有效地 防止电磁波辐射，使电磁场局限在空腔内部。 ➢微波的接受 微波接受装置如图。接受喇叭收到信号后先经衰减器再经检波二极 管后接到微安表上
二、实验目的 用迈克尔逊干涉法测定微波波长； 加深对微波具有类似光线直线传播性质 的理解； >用模拟晶格观察微波的布拉格衍射； 学习X射线分析晶体结构的基本知识：
二、实验目的 ➢ 用迈克尔逊干涉法测定微波波长； ➢ 加深对微波具有类似光线直线传播性质 的理解； ➢ 用模拟晶格观察微波的布拉格衍射； ➢ 学习X射线分析晶体结构的基本知识
