风 《给水排水管网系统（第四版》教学课件 米金建统工业在藏社 各种标准铸铁水管配件 ·丁字管 十字管 ●i 弯管 的一0T梨现季单鱼1字管 渐缩管 ·承盘短管、 插盘短管等 6
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 各种标准铸铁水管配件 • 丁字管 • 十字管 • 弯管 • 渐缩管 • 承盘短管、插盘短管等 6

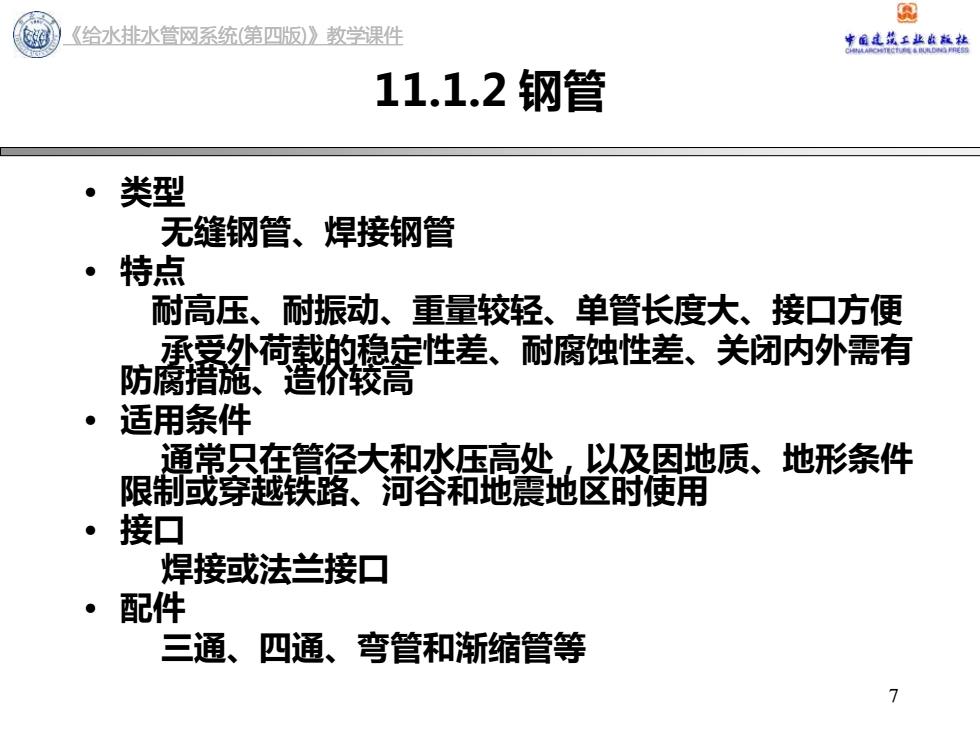

0 《给水排水管网系统（第四版）》教学课件 米金建抗工业在旅社 11.1.2钢管 类型 无缝钢管、焊接钢管 特点 耐高压、耐振动、 重量较轻、单管长度大、接口方便 承受外荷载的稳定性差、耐腐蚀性差、： 关闭内外需有 防腐揞施、适价较高 。 适用条件 通常只在管径大和水压高处，以及因地质、地形条件 限制或穿越铁路、河谷和地震地区时使用 接口 焊接或法兰接口 配件 三通、四通、弯管和渐缩管等 7
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 11.1.2 钢管 • 类型 无缝钢管、焊接钢管 • 特点 耐高压、耐振动、重量较轻、单管长度大、接口方便 承受外荷载的稳定性差、耐腐蚀性差、关闭内外需有 防腐措施、造价较高 • 适用条件 通常只在管径大和水压高处，以及因地质、地形条件 限制或穿越铁路、河谷和地震地区时使用 • 接口 焊接或法兰接口 • 配件 三通、四通、弯管和渐缩管等 7
风 《给水排水管网系统（第四版》教学课件 米面建统上业血燕社 镀锌钢管 镀锌钢管存在锈蚀问题，影响水质 和使用年限，已经停止在饮用水方面 的应用，主要用于消火栓和自动喷水 灭火系统。生活用水采用的镀锌钢管 为内衬聚乙烯或聚丙烯的镀锌钢管。 镀锌钢管衬塑有两种方式，一种是 内部衬涂聚乙烯，另一种是在薄镀锌 钢管内部挤压聚乙烯管。前一种方式 涂衬层既不容易粘牢，也不容易衬匀； 后一种方式效果较好，钢塑复合管的 连接管件内部，也都衬有聚乙烯。 8
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 镀锌钢管 8 镀锌钢管存在锈蚀问题，影响水质 和使用年限，已经停止在饮用水方面 的应用，主要用于消火栓和自动喷水 灭火系统。生活用水采用的镀锌钢管 为内衬聚乙烯或聚丙烯的镀锌钢管。 镀锌钢管衬塑有两种方式，一种是 内部衬涂聚乙烯，另一种是在薄镀锌 钢管内部挤压聚乙烯管。前一种方式 涂衬层既不容易粘牢，也不容易衬匀； 后一种方式效果较好，钢塑复合管的 连接管件内部，也都衬有聚乙烯
《给水排水管网系统（第四版）》教学课件 111.3钢筋混凝土管 ● 预应力钢筋混凝土管 分类：普通型和加钢套筒型 特点：造价低、抗震姓强 管壁光滑、水 力条件好、耐腐蚀、爆管率低 重量大、不便于运输和安装 注意：在设置阀门、弯管、排气、放水等 装置处，须采角钢管配件 通常用于大口径管道
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 11.1.3 钢筋混凝土管 • 预应力钢筋混凝土管 分类：普通型和加钢套筒型 特点：造价低、抗震性强、管壁光滑、水 力条件好、耐腐蚀、爆管率低 重量大、不便于运输和安装 注意：在设置阀门、弯管、排气、放水等 装置处，须采用钢管配件 通常用于大口径管道 9
风 《给水排水管网系统第四版)》教学课件 米国建统工业在燕社 钢筒预应力管 ·钢筒预应力管是钢筒与混凝土的复合管，管芯为混凝 土，在管芯外壁或中部埋入厚1.5mm的钢筒，采用机 械张拉在管芯上缠绕一层或两层施加环向预应力的高 强度钢丝，然后在外部喷水泥砂浆保护层。 一般用于大口径管道
《给水排水管网系统 给水排水管网系统(第四版)》教学课件 钢筒预应力管 • 钢筒预应力管是钢筒与混凝土的复合管，管芯为混凝 土，在管芯外壁或中部埋入厚1.5mm的钢筒，采用机 械张拉在管芯上缠绕一层或两层施加环向预应力的高 强度钢丝，然后在外部喷水泥砂浆保护层。 • 一般用于大口径管道 10
