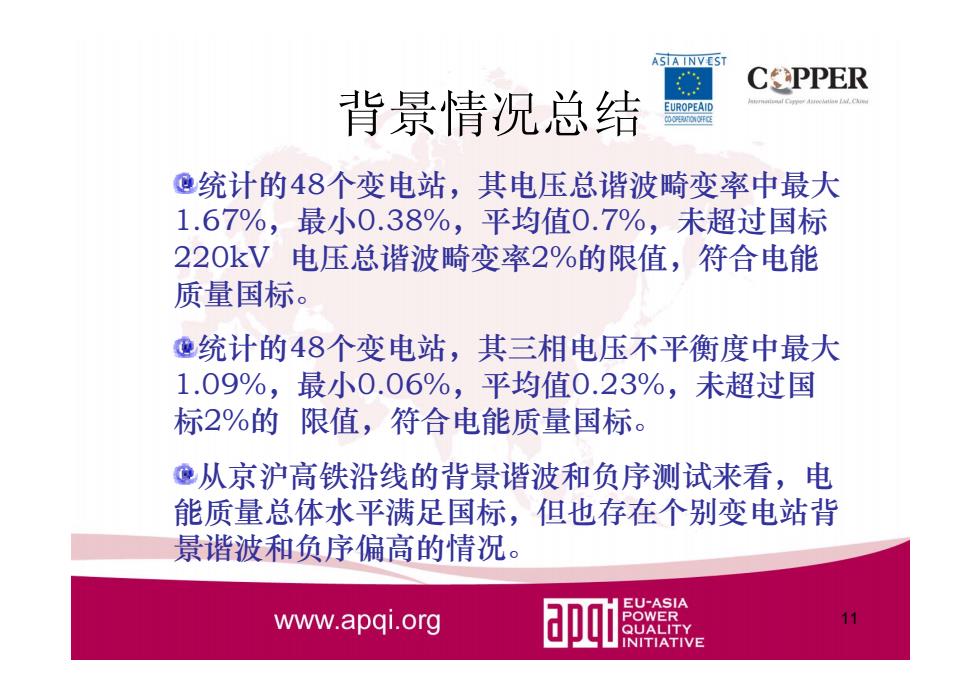

ASIA INVEST CPPER 背景情况总结 EUROPEAID 005k0g @统计的48个变电站，其电压总谐波畸变率中最大 1.67%,最小0.38%，平均值0.7%，未超过国标 220kV电压总谐波畸变率2%的限值，符合电能 质量国标。 @统计的48个变电站，其三相电压不平衡度中最大 1.09%,最小0.06%，平均值0.23%，未超过国 标2%的限值，符合电能质量国标。 @从京沪高铁沿线的背景谐波和负序测试来看，电 能质量总体水平满足国标，但也存在个别变电站背 景谐波和负序偏高的情况。 EU-ASIA www.apqi.org POWER QUALITY INITIATIVE
11 背景情况总结 统计的48个变电站，其电压总谐波畸变率中最大 1.67%，最小0.38%，平均值0.7%，未超过国标 220kV 电压总谐波畸变率2%的限值，符合电能 质量国标。 统计的48个变电站，其三相电压不平衡度中最大 1.09%，最小0.06%，平均值0.23%，未超过国 标2%的 限值，符合电能质量国标。 从京沪高铁沿线的背景谐波和负序测试来看，电 能质量总体水平满足国标，但也存在个别变电站背 景谐波和负序偏高的情况
ASIA INVEST 3、用户电网电能质量现状 CPPER EUROPEAID 回10g ·不同类型用户的电能质量特点 一电气化铁道：牵引站注入电网的谐波和负序 钢铁企业：炼钢电孤炉引起的谐波、负序、电压变动和闪变；轧 钢机引起的谐波、冲击等问题 -化工企业：电解整流引起的谐波 一商业企业、楼宇和居民用电：各类电器设备、照明和节能灯 EU-ASIA www.apqi.org 四 INITIATIVE
3、用户电网电能质量现状 、用户电网电能质量现状 • 不同类型用户的电能质量特点 –电气化铁道：牵引站注入电网的谐波和负序 –钢铁企业：炼钢电弧炉引起的谐波、负序、电压变动和闪变；轧 钢机引起的谐波、冲击等问题 –化工企业：电解整流引起的谐波 –商业企业、楼宇和居民用电：各类电器设备、照明和节能灯
ASIA INVEST 3、用户电网电能质量现状 CPPER EUROPEAID CDOPERAIONOFFC ·电能质量扰动对用电设备的影响 -谐波的影响 一电压波动的影响 一电压不平衡度的影响 一电压偏差的影响 一电压闪变的影响 燕。 EU-ASIA www.apqi.org
3、用户电网电能质量现状 、用户电网电能质量现状 • 电能质量扰动对用电设备的影响 –谐波的影响 –电压波动的影响 –电压不平衡度的影响 –电压偏差的影响 –电压闪变的影响
ASIA INVEST 4、电能质量治理途径 CPPER EUROPEAID 回10g 电能质量治理的三级划分 ·系统级 ·用户级 ·设备级 EU-ASIA www.apqi.org 燕
4、电能质量治理途径 、电能质量治理途径 电能质量治理的三级划分 • 系统级 • 用户级 • 设备级
ASIA INVEST CPPER 电能质量治理径 EUROPEAID DOEAATONOFFC 系 供电电源 充足、优质的电源配置 级 1.优化输配电系统； 输配电系统 2.采用提高输配电性能的先进 技术化(FACTS和 DFACTS)技术 用 户 用户 采用优质供电和提高电能质量 级 的先进技术 设 提高用电设备的电气性能，减 设备 少对电网的扰动，提高自 级 身抗扰动能力 www.apqi.org W
电能质量治理途径 供电电源 供电电源 输配电系统 输配电系统 用户用户 设备设备 充足、优质的电源配置 1. 优化输配电系统； 2. 采用提高输配电性能的先进 技术化（FACTS 和 DFACTS）技术 采用优质供电和提高电能质量 的先进技术 提高用电设备的电气性能，减 少对电网的扰动，提高自 身抗扰动能力 系 统 级 用 户 级 设 备 级
