2024/11/1 第四章尺寸减小机械 11 一、茎秆类物料切碎机 ❖为什么滑切省力？ ➢ 1. 滑切时，实际参与切割的刃口角小于切刀的实际 刃口角。 ➢ 2. 滑切时，刃口上微小的锯齿将起到切断植物纤维 的作用。 ➢ 3. 砍切时，茎杆只受到压应力，而滑切时，物料既 受压应力，又受张应力。而这类物料的切碎，张应力 远小于压应力。 ➢ 但是，省力不一定省功。滑切使切割行程增大
2024/11/1 第四章尺寸减小机械 11 一、茎秆类物料切碎机 ❖为什么滑切省力？ ➢ 1. 滑切时，实际参与切割的刃口角小于切刀的实际 刃口角。 ➢ 2. 滑切时，刃口上微小的锯齿将起到切断植物纤维 的作用。 ➢ 3. 砍切时，茎杆只受到压应力，而滑切时，物料既 受压应力，又受张应力。而这类物料的切碎，张应力 远小于压应力。 ➢ 但是，省力不一定省功。滑切使切割行程增大
2024/11/1 第四章尺寸减小机械 12 一、茎秆类物料切碎机 –（2）切割阻力矩均匀 ❑ 切刀工作时，不但要求耗 用动力少，而且要求从切 割开始参加切割，直到切 割终了的切割阻力矩基本 相同，以保持切碎机能够 平稳地工作
2024/11/1 第四章尺寸减小机械 12 一、茎秆类物料切碎机 –（2）切割阻力矩均匀 ❑ 切刀工作时，不但要求耗 用动力少，而且要求从切 割开始参加切割，直到切 割终了的切割阻力矩基本 相同，以保持切碎机能够 平稳地工作

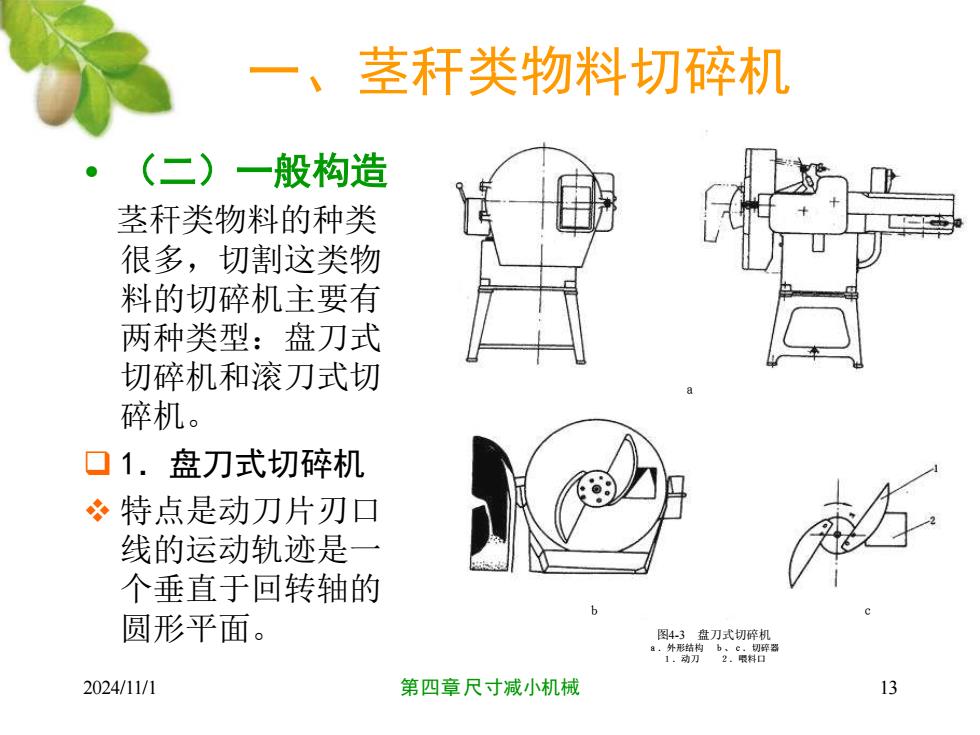

2024/11/1 第四章尺寸减小机械 13 一、茎秆类物料切碎机 • （二）一般构造 茎秆类物料的种类 很多，切割这类物 料的切碎机主要有 两种类型：盘刀式 切碎机和滚刀式切 碎机。 ❑ 1．盘刀式切碎机 ❖ 特点是动刀片刃口 线的运动轨迹是一 个垂直于回转轴的 圆形平面。 ｂ ｃ ａ 图4-3 盘刀式切碎机 ａ．外形结构 ｂ、ｃ．切碎器 １．动刀 ２．喂料口
2024/11/1 第四章尺寸减小机械 13 一、茎秆类物料切碎机 • （二）一般构造 茎秆类物料的种类 很多，切割这类物 料的切碎机主要有 两种类型：盘刀式 切碎机和滚刀式切 碎机。 ❑ 1．盘刀式切碎机 ❖ 特点是动刀片刃口 线的运动轨迹是一 个垂直于回转轴的 圆形平面。 ｂ ｃ ａ 图4-3 盘刀式切碎机 ａ．外形结构 ｂ、ｃ．切碎器 １．动刀 ２．喂料口

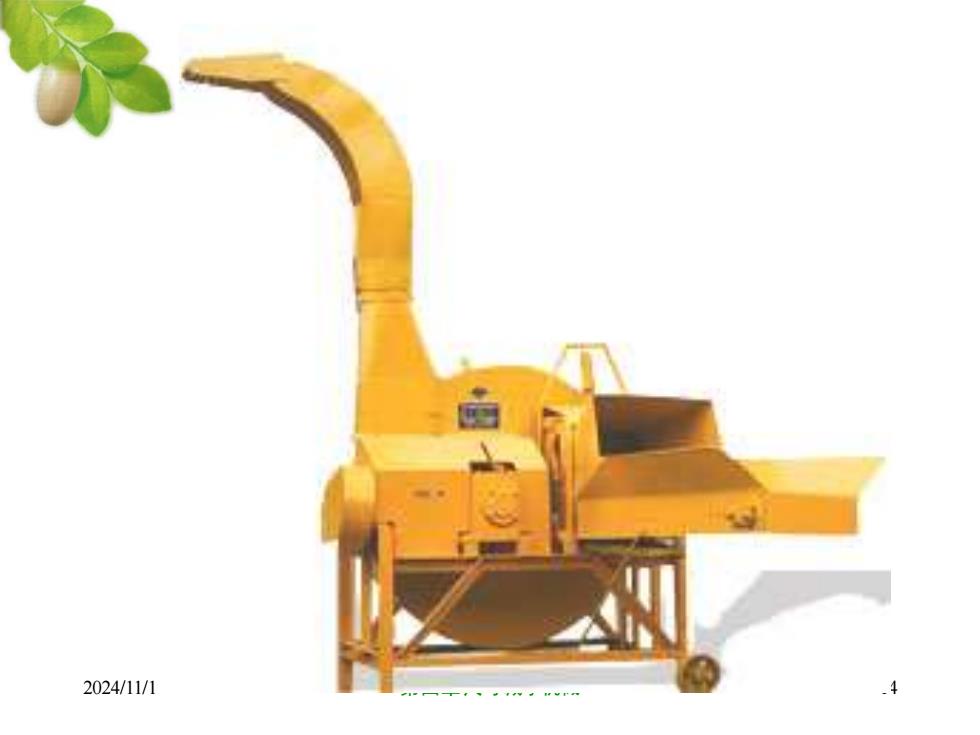

2024/11/1 第四章尺寸减小机械 14
2024/11/1 第四章尺寸减小机械 14
2024/11/1 第四章尺寸减小机械 15 一、茎秆类物料切碎机
2024/11/1 第四章尺寸减小机械 15 一、茎秆类物料切碎机
