第三章 基本体的投影 §3-1平面立体 §3-2曲面立体 §3-2两回转体表面相交
第三章 基本体的投影 §3-1 平面立体 §3-2 曲面立体 §3-2 两回转体表面相交
§3-1平面立体 平面立体是由若干个多边 形平面所围成的，空间不同数 量和位置的平面将构成不同的 平面立体。 常见基本的平面立体有：棱柱 四棱柱 六枝柱 三棱锥 四棱台 和棱锥
平面立体是由若干个多边 形平面所围成的，空间不同数 量和位置的平面将构成不同的 平面立体。 常见基本的平面立体有：棱柱 和棱锥。 §3-1 平面立体
一、 棱柱 投影 投影特性：一个投影为多边形， 另外两个投影轮廓线为若干矩形
一、棱柱 投影特性： 一个投影为多边形， 另外两个投影轮廓线为若干矩形。 X Y o 1 投影

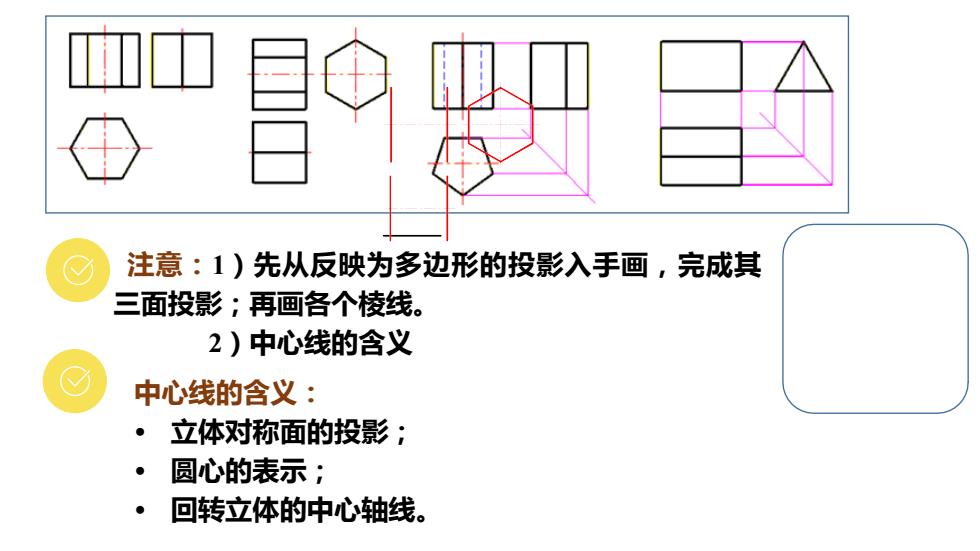

注意：1)先从反映为多边形的投影入手画，完成其 三面投影；再画各个棱线。 2)中心线的含义 中心线的含义： 。立体对称面的投影： ·圆心的表示； ● 回转立体的中心轴线
注意：1）先从反映为多边形的投影入手画，完成其 三面投影；再画各个棱线。 2）中心线的含义 中心线的含义： • 立体对称面的投影； • 圆心的表示； • 回转立体的中心轴线
2 棱柱表面取点 (1)判断所给点在哪个面上 取点步骤：(2)利用积聚性和点的投影规律作点的投影 (3)可见性判断。 e'd d d"cm e"b" 10
（1）判断所给点在哪个面上 （2）利用积聚性和点的投影规律作点的投影 （3）可见性判断。 X Y o 2 棱柱表面取点 取点步骤：
