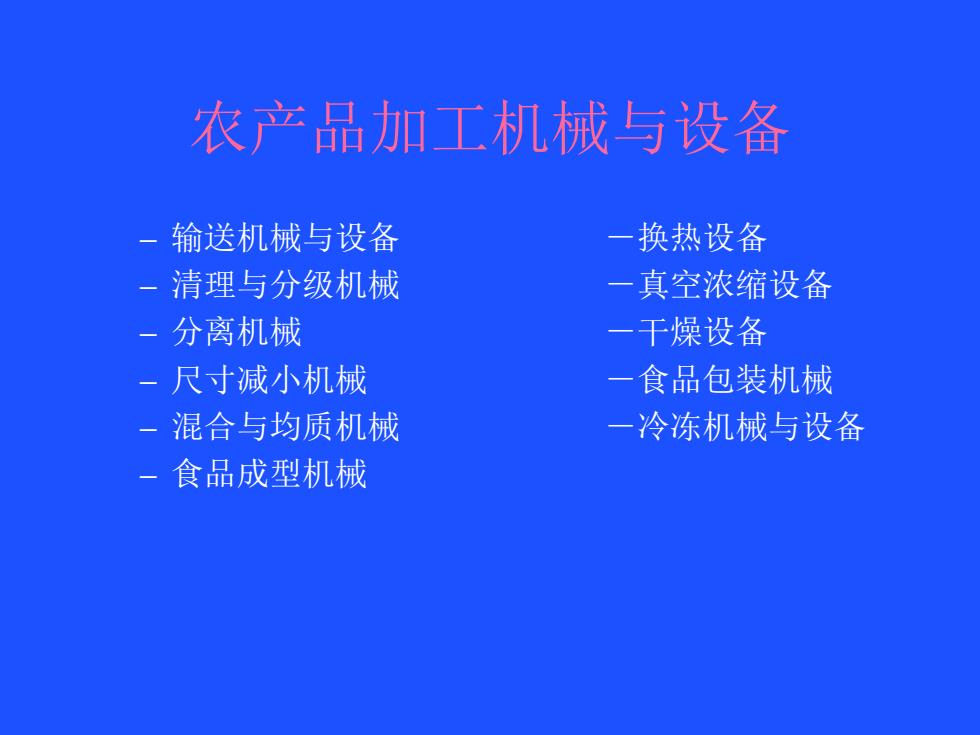

农产品加工机械与设备 – 输送机械与设备 －换热设备 – 清理与分级机械 －真空浓缩设备 – 分离机械 －干燥设备 – 尺寸减小机械 －食品包装机械 – 混合与均质机械 －冷冻机械与设备 – 食品成型机械
农产品加工机械与设备 – 输送机械与设备 －换热设备 – 清理与分级机械 －真空浓缩设备 – 分离机械 －干燥设备 – 尺寸减小机械 －食品包装机械 – 混合与均质机械 －冷冻机械与设备 – 食品成型机械
第一章 物料输送机械与设备 • 第一节 固体物料输送设备: – 带式输送机， – 螺旋输送机， – 振动式输送机， – 刮板输送机， – 斗式提升机， – 气力输送装置。 • 第二节 液体物料输送设备: – 离心泵，齿轮泵，螺杆泵
第一章 物料输送机械与设备 • 第一节 固体物料输送设备: – 带式输送机， – 螺旋输送机， – 振动式输送机， – 刮板输送机， – 斗式提升机， – 气力输送装置。 • 第二节 液体物料输送设备: – 离心泵，齿轮泵，螺杆泵

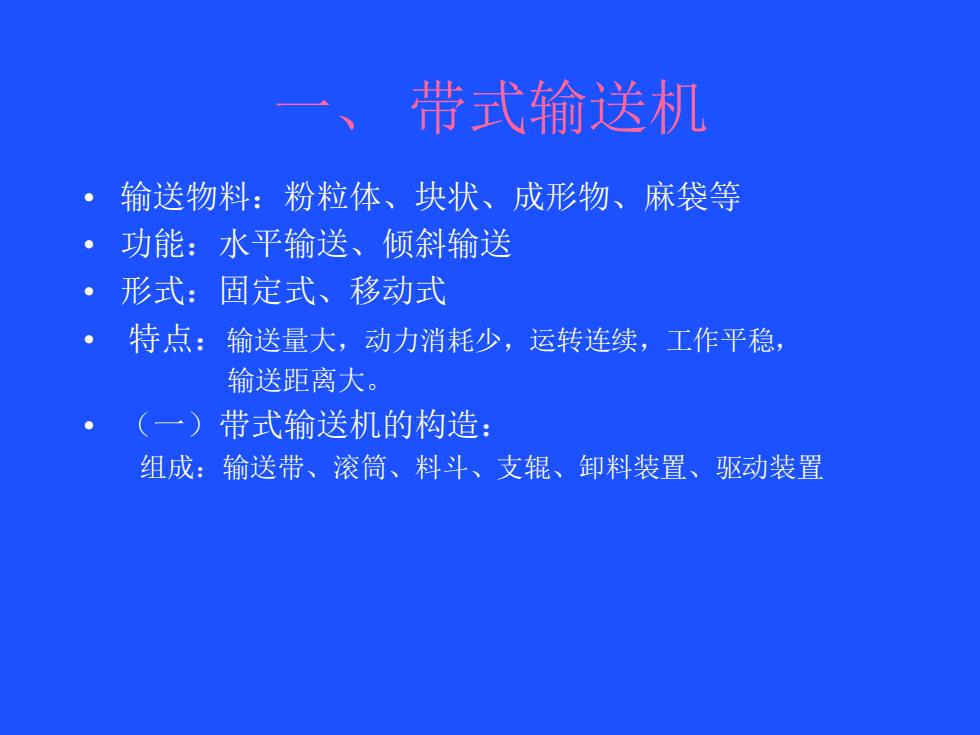

一、 带式输送机 • 输送物料：粉粒体、块状、成形物、麻袋等 • 功能：水平输送、倾斜输送 • 形式：固定式、移动式 • 特点：输送量大，动力消耗少，运转连续，工作平稳， 输送距离大。 • （一）带式输送机的构造： 组成：输送带、滚筒、料斗、支辊、卸料装置、驱动装置
一、 带式输送机 • 输送物料：粉粒体、块状、成形物、麻袋等 • 功能：水平输送、倾斜输送 • 形式：固定式、移动式 • 特点：输送量大，动力消耗少，运转连续，工作平稳， 输送距离大。 • （一）带式输送机的构造： 组成：输送带、滚筒、料斗、支辊、卸料装置、驱动装置

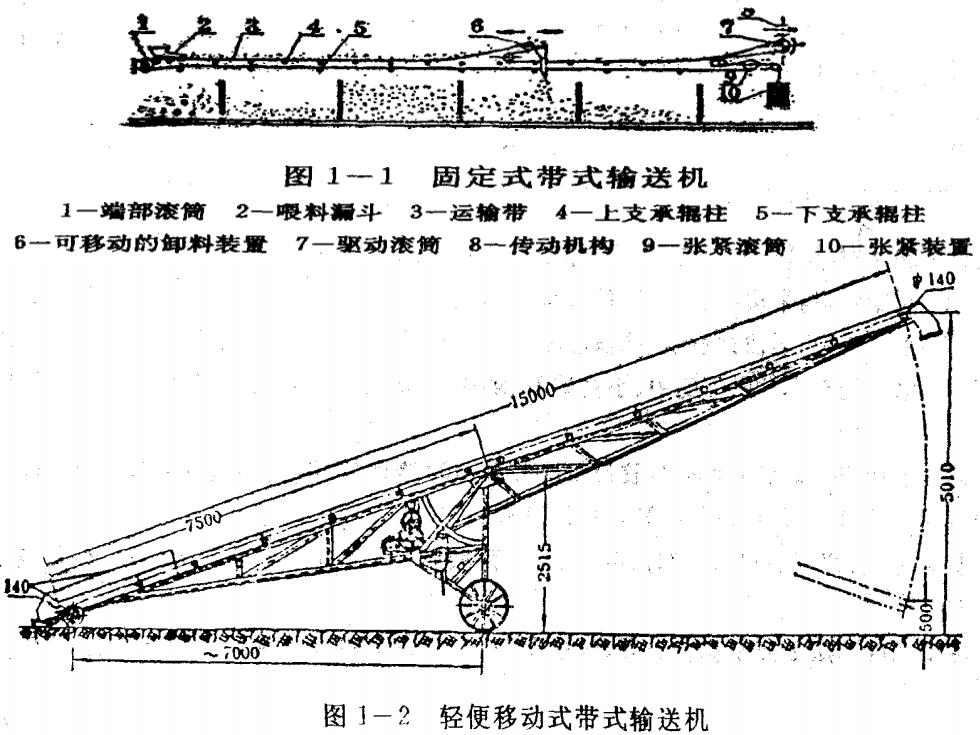

图1一1固定式带式输送机 1一端部液简2一喂料漏斗'3一运输带4一上支承辊柱5一下支承辊柱 6一可移动的卸料装置7一驱动浓简8一传动机构9一张紧液簡10一张紧装置 中149 15000 7500 40 000 图1一2轻便移动式带式输送机
带式输送机的构造： • ４、滚筒： 功能：驱动、张紧、改向 • ５、支承装置： 功能：承托运输带及物料的重量 型式：单辊式、多辊式
带式输送机的构造： • ４、滚筒： 功能：驱动、张紧、改向 • ５、支承装置： 功能：承托运输带及物料的重量 型式：单辊式、多辊式
