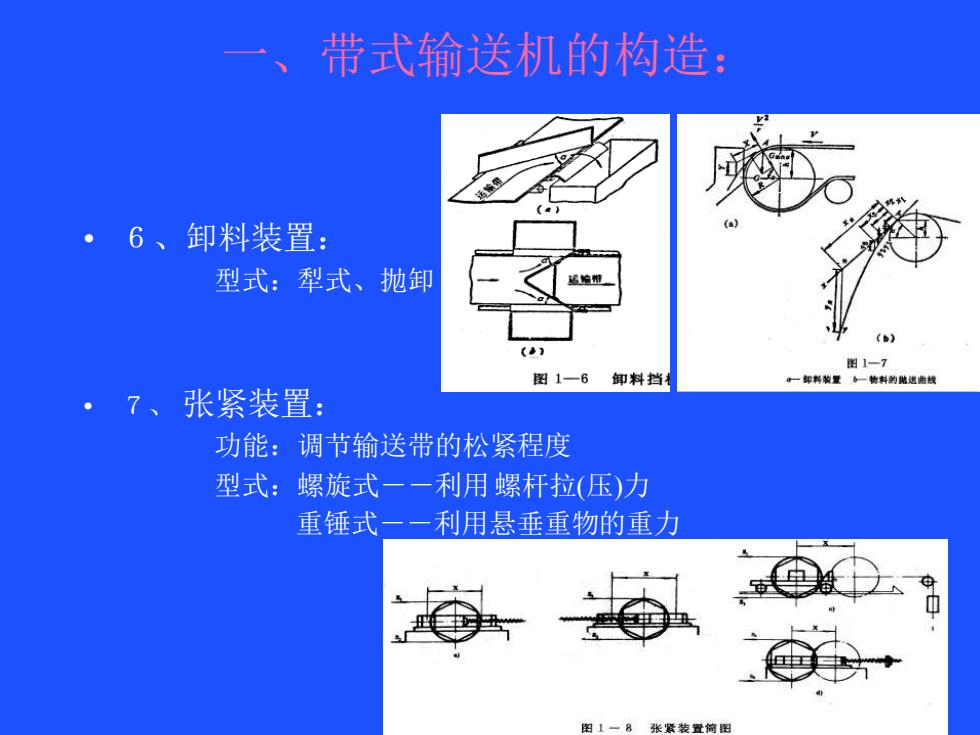

一、带式输送机的构造： • ６、卸料装置： 型式：犁式、抛卸 • ７、 张紧装置： 功能：调节输送带的松紧程度 型式：螺旋式－－利用螺杆拉(压)力 重锤式－－利用悬垂重物的重力
一、带式输送机的构造： • ６、卸料装置： 型式：犁式、抛卸 • ７、 张紧装置： 功能：调节输送带的松紧程度 型式：螺旋式－－利用螺杆拉(压)力 重锤式－－利用悬垂重物的重力

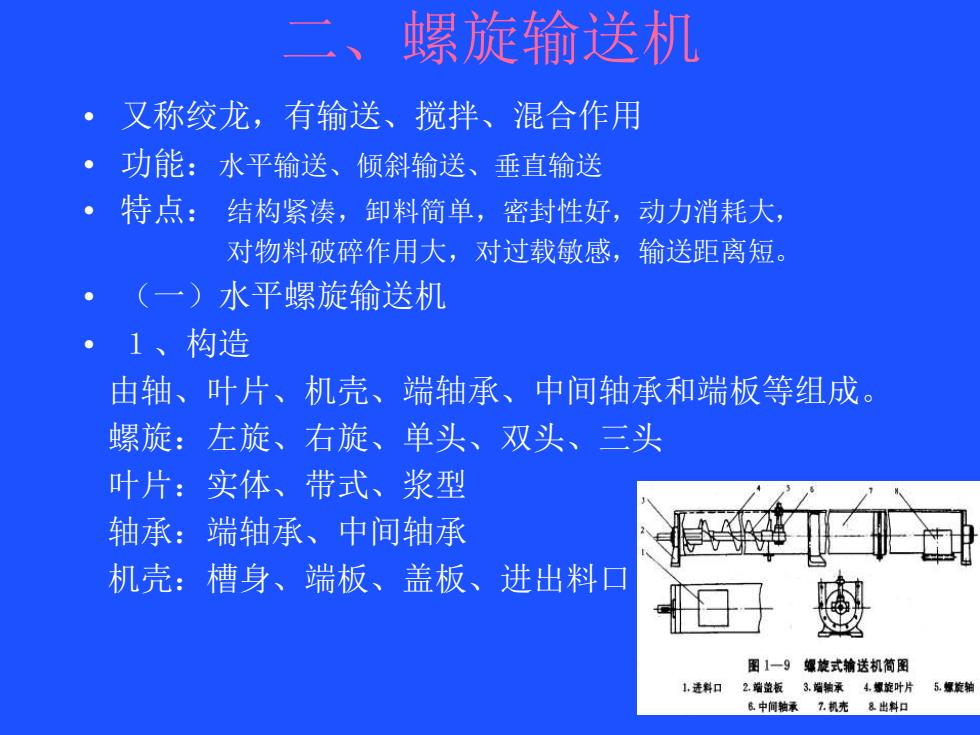

二、螺旋输送机 • 又称绞龙，有输送、搅拌、混合作用 • 功能：水平输送、倾斜输送、垂直输送 • 特点： 结构紧凑，卸料简单，密封性好，动力消耗大， 对物料破碎作用大，对过载敏感，输送距离短。 • （一）水平螺旋输送机 • １、构造 由轴、叶片、机壳、端轴承、中间轴承和端板等组成。 螺旋：左旋、右旋、单头、双头、三头 叶片：实体、带式、浆型 轴承：端轴承、中间轴承 机壳：槽身、端板、盖板、进出料口
二、螺旋输送机 • 又称绞龙，有输送、搅拌、混合作用 • 功能：水平输送、倾斜输送、垂直输送 • 特点： 结构紧凑，卸料简单，密封性好，动力消耗大， 对物料破碎作用大，对过载敏感，输送距离短。 • （一）水平螺旋输送机 • １、构造 由轴、叶片、机壳、端轴承、中间轴承和端板等组成。 螺旋：左旋、右旋、单头、双头、三头 叶片：实体、带式、浆型 轴承：端轴承、中间轴承 机壳：槽身、端板、盖板、进出料口
螺旋输送机构造
螺旋输送机构造
螺旋叶片形状
螺旋叶片形状
２、工作原理 • o点牵连速度 Vo , 相对速度AB，绝对速度Vf
２、工作原理 • o点牵连速度 Vo , 相对速度AB，绝对速度Vf
