第1章绪论 注：网络只是实现大规模、远距离通信系统的一种手段。 通信的有效性和可靠性是网络设计时要解决的两个基本问题。 2.通信网的构成要素 通信网是由软件和硬件按特定方式构成的一个通信系统。 硬件：终端节点、交换节点、业务节点和传输系统构成。 软件：包括信令、协议、控制、管理、计费等
第1章 绪 论 注：网络只是实现大规模、远距离通信系统的一种手段。 通信的有效性和可靠性是网络设计时要解决的两个基本问题。 2．通信网的构成要素 通信网是由软件和硬件按特定方式构成的一个通信系统。 硬件：终端节点、交换节点、业务节点和传输系统构成。 软件：包括信令、协议、控制、管理、计费等
第1章绪论 必终端节点 是用户与通信网络之间的接口设备。 例如：电话机、传真机、计算机、视频终端和PBX等。 主要功能： (1)用户信息的处理 (2)信令信息的处理 必交换节点 是通信网的核心设备。 例如：电话交换机、分组交换机、路由器、转发器等
第1章 绪 论 ❖ 终端节点 是用户与通信网络之间的接口设备。 例如：电话机、传真机、计算机、视频终端和PBX等。 主要功能： (1) 用户信息的处理 (2) 信令信息的处理 ❖ 交换节点 是通信网的核心设备。 例如：电话交换机、分组交换机、路由器、转发器等

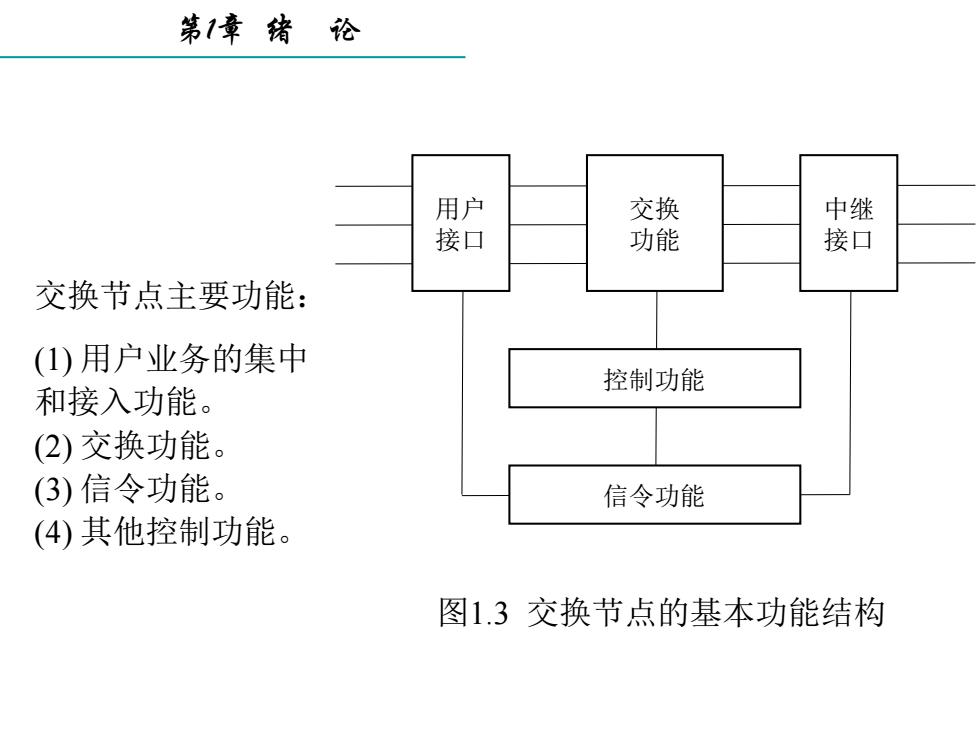

第1章绪论 用户 交换 中继 接口 功能 接口 交换节点主要功能： (1)用户业务的集中 控制功能 和接入功能。 (2)交换功能。 (3)信令功能。 信令功能 (4)其他控制功能。 图1.3交换节点的基本功能结构
第1章 绪 论 交换节点主要功能： (1) 用户业务的集中 和接入功能。 (2) 交换功能。 (3) 信令功能。 (4) 其他控制功能。 图1.3 交换节点的基本功能结构 用户 接口 交换 功能 中继 接口 控制功能 信令功能
第1章绪论 必业务节点 通常由连接到通信网络边缘的计算机系统、数据库系统组成。 例如：智能网中的业务控制节点(SCP)、智能外设、语音信箱系统， 以及Internet_上的各种信息服务器等。 主要功能： (I)实现独立于交换节点的业务的执行和控制。 (2)实现对交换节点呼叫建立的控制。 (3)为用户提供智能化、个性化、有差异的服务。 必传输系统 为信息的传输提供传输信道，是完成信息传输的介质和设备总称。 传输系统的硬件包括：线路接口设备、传输媒介、交叉连接设备 等
第1章 绪 论 ❖ 业务节点 通常由连接到通信网络边缘的计算机系统、数据库系统组成。 例如：智能网中的业务控制节点(SCP)、智能外设、语音信箱系统， 以及Internet上的各种信息服务器等。 主要功能： (1) 实现独立于交换节点的业务的执行和控制。 (2) 实现对交换节点呼叫建立的控制。 (3) 为用户提供智能化、个性化、有差异的服务。 ❖ 传输系统 为信息的传输提供传输信道，是完成信息传输的介质和设备总称。 传输系统的硬件包括：线路接口设备、传输媒介、交叉连接设备 等
第1章绪论 3.通信网的基本结构 网络功能： (1)信息传送。 (2)信息处理。 (3)信令机制。 (4)网络管理。 已有的网络管理标准： 电信管理网标准TMN系列，计算机网络管理标准SNMP等。 一个完整的现代通信网可分为三部分：业务网、传送网、支撑网。 从网络的物理位置分布来划分，通信网还可以分成用户驻地网 CPN、接入网和核心网三部分
第1章 绪 论 3．通信网的基本结构 网络功能： (1) 信息传送。 (2) 信息处理。 (3) 信令机制。 (4) 网络管理。 已有的网络管理标准： 电信管理网标准TMN系列，计算机网络管理标准SNMP等。 一个完整的现代通信网可分为三部分：业务网、传送网、支撑网。 从网络的物理位置分布来划分，通信网还可以分成用户驻地网 CPN、接入网和核心网三部分
