第1章绪论 2.交换式网络 多网状网结构 缺点： (1)成本太高； (2)信道资源独占，线路利 用率低： (a) (3)难以集中控制和管理。 点到点的网络
第1章 绪 论 2．交换式网络 ❖ 网状网结构 缺点： (1) 成本太高; (2) 信道资源独占，线路利 用率低； (3) 难以集中控制和管理。 (a) 点到点的网络

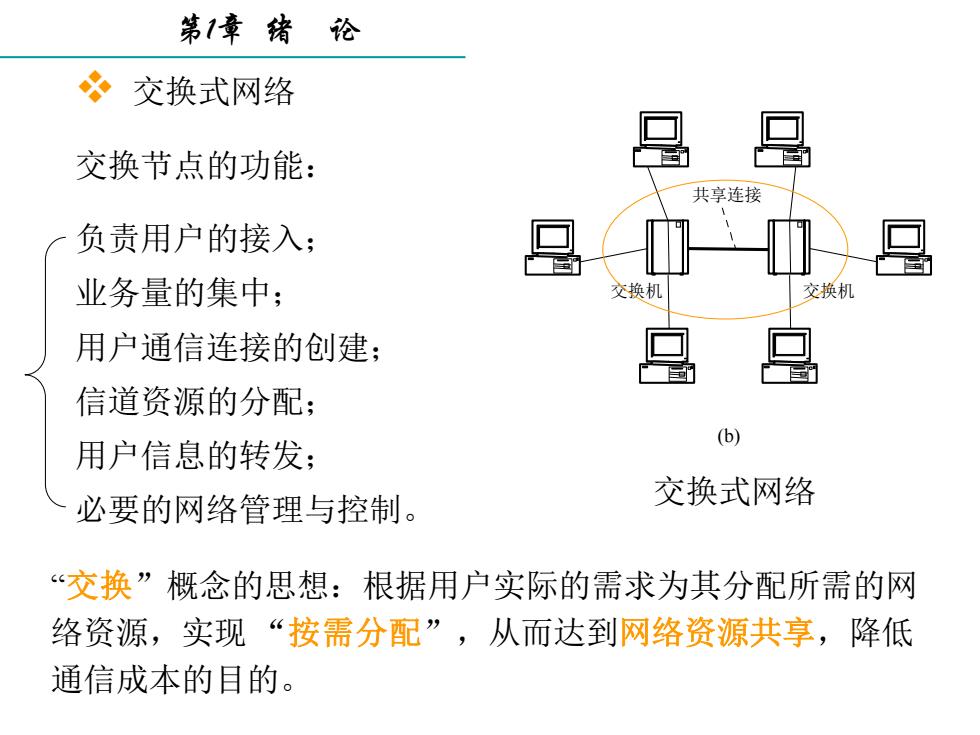

第1章绪论 交换式网络 交换节点的功能： 共享连接 负责用户的接入； 业务量的集中； 交换机 交换机 用户通信连接的创建； 信道资源的分配； (b) 用户信息的转发； 必要的网络管理与控制。 交换式网络 “交换”概念的思想：根据用户实际的需求为其分配所需的网 络资源，实现“按需分配”，从而达到网络资源共享，降低 通信成本的目的
第1章 绪 论 交换机 (b) 交换机 共享连接 交换式网络 ❖ 交换式网络 交换节点的功能： 负责用户的接入； 业务量的集中； 用户通信连接的创建； 信道资源的分配； 用户信息的转发； 必要的网络管理与控制。 “交换”概念的思想：根据用户实际的需求为其分配所需的网 络资源，实现 “按需分配”，从而达到网络资源共享，降低 通信成本的目的
第1章绪论 ·用户终端至交换节点（用户线）的接入方式： 有线接入方式，无线接入方式： 点到点接入方式，共享介质接入方式。 共享介质方式接入方式，需要解决多址接入的问题。 目前常用的多址接入方式有： 频分多址接入(FDMA)、时分多址接入(TDMA)、 码分多址接入(CDMA)、随机多址接入等
第1章 绪 论 • 用户终端至交换节点（用户线）的接入方式： 有线接入方式，无线接入方式； 点到点接入方式，共享介质接入方式。 共享介质方式接入方式，需要解决多址接入的问题。 目前常用的多址接入方式有： 频分多址接入(FDMA)、时分多址接入(TDMA)、 码分多址接入(CDMA)、随机多址接入等
第1章绪论 ·中继线复用技术： 静态复用（包括频分多路复用FDM、同步时分复用TDM、波分 复用WDM等) 动态复用（统计复用）：主要指统计时分复用技术。 交换式网络的优点： (1)便于用少量的中继线路以共享的方式为大量用户服务，大大 降低了建设成本。 (2)易于网络扩容，便于网络的控制与管理
第1章 绪 论 • 中继线复用技术： 静态复用（包括频分多路复用FDM、同步时分复用TDM、波分 复用WDM等） 动态复用(统计复用)：主要指统计时分复用技术。 ❖ 交换式网络的优点： (1) 便于用少量的中继线路以共享的方式为大量用户服务，大大 降低了建设成本。 (2) 易于网络扩容，便于网络的控制与管理
第1章绪论 1.1.2通信网的定义和构成 1.定义 通信网是由一定数量的节点（包括终端节点、交换节点）和连接这些 节点的传输系统有机地组织在一起的，按约定的信令或协议完成 任意用户间信息交换的通信体系。 信息在网上通常以电或光信号传输，因而现代通信网又称电信网。 ·交换的信息： 用户信息（如话音、数据、图像等） 控制信息（如信令信息、路由信息等） 网络管理信息
第1章 绪 论 1.1.2 通信网的定义和构成 1．定义 通信网是由一定数量的节点(包括终端节点、交换节点)和连接这些 节点的传输系统有机地组织在一起的，按约定的信令或协议完成 任意用户间信息交换的通信体系。 信息在网上通常以电或光信号传输，因而现代通信网又称电信网。 • 交换的信息： 用户信息(如话音、数据、图像等) 控制信息(如信令信息、路由信息等) 网络管理信息
