实验2 常用网管命令 一、实验目的 通过常用的网络命令配置、修改网络和业务参数，查看当前网络运行状态和参数是进行 网铬维护管理的基木技能，本实验要求： 1.了解Windows提供的网络命令，理解各网络命令使用的网络协议和工作原理： 2.熟悉掌掘ping命令的使用方法： 3.学会查看和修改计算机的ARP缓存： 4.学会利用Ethereal网络分析软件来分析各种网络协议。 5.掌握Ethereal分析网络协议时的设置和基本参数的配置 6。能够使用各种网铬命令测试与查看网络状态，并通过网络命令和ethereal监测和排除简 单的网络故障。 二、实验环境 运行安装Windows200/2003/XP操作系统一台PC,该C机与Internet相连。 三、实验内容 第一部分网管指令的介绍 1、ipconfig命令 (1)相关概念 ◆ipconfig命令可以显示本机当前的TCP/IP网络配置值，刷新动态主机配置协 议(DHCP)和域名系统(DNS)。使用不带参数的ipconfig可以显示所有网卡的 P地址、子网掩码、默认网关。 ◆命令的基本格式： ·ipconfig/[命令参数] ◆常用命令参数及用途如下： ·/?：显示帮助信息
实验 2 常用网管命令 一、实验目的 通过常用的网络命令配置、修改网络和业务参数，查看当前网络运行状态和参数是进行 网络维护管理的基本技能，本实验要求： 1. 了解Windows提供的网络命令，理解各网络命令使用的网络协议和工作原理； 2. 熟悉掌握ping命令的使用方法； 3. 学会查看和修改计算机的ARP缓存； 4. 学会利用 Ethereal 网络分析软件来分析各种网络协议。 5. 掌握 Ethereal 分析网络协议时的设置和基本参数的配置。 6. 能够使用各种网络命令测试与查看网络状态，并通过网络命令和ethereal监测和排除简 单的网络故障。 二、实验环境 运行安装Windows 2000/2003/XP操作系统一台PC，该PC机与Internet相连。 三、实验内容 第一部分 网管指令的介绍 1、ipconfig命令 （1）相关概念 ◆ ipconfig 命令可以显示本机当前的 TCP/IP 网络配置值，刷新动态主机配置协 议（DHCP）和域名系统(DNS)。使用不带参数的 ipconfig 可以显示所有网卡的 IP 地址、子网掩码、默认网关。 ◆ 命令的基本格式： ⚫ ipconfig /[命令参数] ◆ 常用命令参数及用途如下： ⚫ /？: 显示帮助信息
·/al:显示所有适配器的完整TCP/IP配置信忘 ·/renew[adapter]:更新所有适配器（若未指定适配器）或特定适配器 (当增加了adapter的参数)的DHCP配置 ·/release[adapter]:清除特定适配器IP地 ·/flushdns:清理并重设DNS客户解析器缓存的内容 ·/displaydns:显示DNS客户解析器缓存的内容 (2)使用ipconfig命令 ◆开始菜单点击运行，输入cmd按回车进入DOS环境，在提示符下输入以上命 令查看结果。 2、ping命令 (1)相关概念 ◆ping实用程序通过发送方发送“ICMP回显(ehco)”请求消息，接收方对该回显请 求进行自动回显应答，来验证两台支持TCP/IP协议的计算机之间的P层连接，并在 发送方将回显应答消息的接收情况与往返过程的次数一起显示出来pig是用于检 验网络连接性、可达性和名称解析等疑难问题的主要TCP/IP命令 ◆命令的基本格式： 。pig[-命令参数]目的主机的域名或IP地址 ◆常用ping命令参数及用途如下： ·/?:在命令提示符状态下显示帮助信总。 。-t:pig命令不断地项目的主机发送ICWP回应请求报文，直到用户按 Ctrl+Break或Ctrl+C中断。用Ctrl+Break中断时，显示统计信息后将 继续项目的主机发送ICP回应请求报文，而使用Ctl+C中断时则在显示 统计信总后退出ping程序。 ·-a:对指定的目的P地址进行反向解析。若成功，则显示相应的主机名。 ●-1size:由size指定要发送的回应请求报文的长度，默认长度为32字节， 最大值是65527。 ·-:指定发送的回显带有“不要拆分”标志。 ·-iT11:指定发送回显请求消息的P首部中的T11字段。 。vT0S:指定发送回显请求消息的IP标题中的“服务类型”(T0S)字段
⚫ /all: 显示所有适配器的完整 TCP/IP 配置信息 ⚫ /renew [adapter]: 更新所有适配器（若未指定适配器）或特定适配器 （当增加了 adapter 的参数）的 DHCP 配置。 ⚫ /release[adapter]: 清除特定适配器 IP 地址 ⚫ /flushdns: 清理并重设 DNS 客户解析器缓存的内容 ⚫ /displaydns: 显示 DNS 客户解析器缓存的内容 （2）使用ipconfig命令 ◆ 开始菜单点击运行，输入 cmd 按回车进入 DOS 环境，在提示符下输入以上命 令查看结果。 2、ping命令 （1）相关概念 ◆ ping实用程序通过发送方发送“ICMP回显（ehco）”请求消息，接收方对该回显请 求进行自动回显应答，来验证两台支持TCP/IP协议的计算机之间的IP层连接，并在 发送方将回显应答消息的接收情况与往返过程的次数一起显示出来。ping是用于检 验网络连接性、可达性和名称解析等疑难问题的主要TCP/IP命令。 ◆ 命令的基本格式： ⚫ ping [-命令参数] 目的主机的域名或IP地址 ◆ 常用ping命令参数及用途如下： ⚫ /？：在命令提示符状态下显示帮助信息。 ⚫ -t: ping命令不断地项目的主机发送ICMP回应请求报文，直到用户按 Ctrl+Break或 Ctrl+C中断。用Ctrl+Break中断时，显示统计信息后将 继续项目的主机发送ICMP回应请求报文，而使用Ctrl+C中断时则在显示 统计信息后退出ping程序。 ⚫ -a: 对指定的目的IP地址进行反向解析。若成功，则显示相应的主机名。 ⚫ -l size:由size指定要发送的回应请求报文的长度，默认长度为32字节， 最大值是65527。 ⚫ -f: 指定发送的回显带有“不要拆分”标志。 ⚫ -i Tll: 指定发送回显请求消息的IP首部中的Tll字段。 ⚫ -v TOS: 指定发送回显请求消息的IP标题中的“服务类型”（TOS）字段
●-r count::指定IP分组首部中的“记录路由”选项用于记录由回显请求消 息和相应的回显应答消总的使用路由。 ·-s count:指定IP分组首部中的“Internet时间戳”选项用于记录每跳得 回显请求消息和相应的回显应答消息的到达时间。 ·-j Host1ist:指定回显请求消息使用带有Hostlist指定的中间目的地的 地集的P首部中的“稀缺资源路由”选项。 -k Host1ist:指定回显请求消息使用带有Hostlist指定的中间目的地集 的P首部中的“严格资源路由”选项。 ·-wtimeout:指定超时间隔，单位为毫秒，默认值为1000毫秒。 。-n count:由count指定要发送的回应请求报文的数目，默认值为4。 (2)使用ping命令： ◆用IP地址测试目的主机的可达性。执行pig命令，如果在有限时间内能够得到 目的主机的正确应答，则可认为本机可达目的主机。但是，如果在有限的时 间内没有得到目的主机的正确应答，则可能是本机不可达目的主机，也可能 是因为有些主机出于安全或性能原因，将主机设置为不对远端主机的印ig操 作做出响应。 ◆用主机域名测试目的主机的可达性。如果已成功验证IP地址，但未成功验证计 算机名，则可能是由于域名解析问题所致 ◆测试目的主机的连通性能。为了粗略的检查网络连通的性能情况，可向目的主 机发送个回显请求消息，看有多少消息能够到达，消息用了多长时间到达。 向ww,sina.com.cn发送10个回显请求消息，测试丢失率，最大往返时延 最小往返时延和平均往返时延。 3、arp命令 (1)相关概念 ◆arp命令使用ARP(Address Resolution Protocol地址解析协议)查看和修改 本地计算机上的ARP高速缓存(IP-MAC地址映射表)中的选项。 ◆命令的基本格式： ●arp[-命令参数 ◆常用arp命令参数及用途如下：
⚫ -r count: 指定IP分组首部中的“记录路由”选项用于记录由回显请求消 息和相应的回显应答消息的使用路由。 ⚫ -s count: 指定IP分组首部中的“Internet时间戳”选项用于记录每跳得 回显请求消息和相应的回显应答消息的到达时间。 ⚫ -j Hostlist:指定回显请求消息使用带有Hostlist指定的中间目的地的 地集的IP首部中的“稀缺资源路由”选项。 ⚫ -k Hostlist:指定回显请求消息使用带有Hostlist指定的中间目的地集 的IP首部中的“严格资源路由”选项。 ⚫ -w timeout:指定超时间隔，单位为毫秒，默认值为1 000毫秒。 ⚫ -n count:由count指定要发送的回应请求报文的数目，默认值为4。 （2）使用ping命令： ◆ 用IP地址测试目的主机的可达性。执行ping命令，如果在有限时间内能够得到 目的主机的正确应答，则可认为本机可达目的主机。但是，如果在有限的时 间内没有得到目的主机的正确应答，则可能是本机不可达目的主机，也可能 是因为有些主机出于安全或性能原因，将主机设置为不对远端主机的ping操 作做出响应。 ◆ 用主机域名测试目的主机的可达性。如果已成功验证IP地址，但未成功验证计 算机名，则可能是由于域名解析问题所致。 ◆ 测试目的主机的连通性能。为了粗略的检查网络连通的性能情况，可向目的主 机发送n个回显请求消息，看有多少消息能够到达，消息用了多长时间到达。 向www.sina.com.cn 发送10个回显请求消息，测试丢失率，最大往返时延， 最小往返时延和平均往返时延。 3、arp命令 （1）相关概念 ◆ arp命令使用ARP（Address Resolution Protocol地址解析协议）查看和修改 本地计算机上的ARP高速缓存（IP-MAC地址映射表）中的选项。 ◆ 命令的基本格式： ⚫ arp [-命令参数] ◆ 常用arp命令参数及用途如下：
·-a:在“命令提示符”界面内，可显示本机ARP表中内容。 ·-d:可主动清空AR即表中内容。 ●-s:可手工设置ARP表表项 (2)使用ARP命令： ◆开始菜单点击运行，输入cmd按回车进入OS环境，在提示符下输入以上命 令查看结果。 4、route命令 (1)相关概念 ◆route命令可以显示、手工添加和修改主机IP路由表中的项目。 ◆命令的基本格式： ●route[命令参数] ◆常用route命令参数及用途如下 ·print:用于显示主机路由表中的当前选项。 add:手工填加一条静态路由表项。 ·delete:从路由表项中别除一条路由表项。 ·其他route命令格式及参数可在“命令提示符”界面内，直接输入“route” 后查看帮助。 (2)使用router命令 ◆开始莱单点击运行，输入cmd按回车进入OS环境，在提示符下输入以上命 令查看结果。 5、traceroute命令 (1)相关概念 ◆traceroute在Windows操作系统中写为tracert。是用来跟踪数据从本地主机到 达目标主机所经过的路程，并显示到达每个中间路由器的时间，实现网络路由 状态的实时探测。 ◆命令的基本格式： ·tracert[-命令参数]目的主机的域名或IP地址 ◆常用tracert命令参数及用途如下： -d:防止tracerti试图将中间路由器的IP地址解析为他们的名称。这样
⚫ -a: 在“命令提示符”界面内，可显示本机 ARP 表中内容。 ⚫ -d: 可主动清空 ARP 表中内容。 ⚫ -s: 可手工设置 ARP 表表项。 （2）使用ARP命令： ◆ 开始菜单点击运行，输入 cmd 按回车进入 DOS 环境，在提示符下输入以上命 令查看结果。 4、route命令 （1）相关概念 ◆ route命令可以显示、手工添加和修改主机IP路由表中的项目。 ◆ 命令的基本格式： ⚫ route [命令参数] ◆ 常用route命令参数及用途如下 ⚫ print:用于显示主机路由表中的当前选项。 ⚫ add:手工填加一条静态路由表项。 ⚫ delete:从路由表项中删除一条路由表项。 ⚫ 其他route命令格式及参数可在“命令提示符”界面内，直接输入“route” 后查看帮助。 （2）使用route命令 ◆ 开始菜单点击运行，输入 cmd 按回车进入 DOS 环境，在提示符下输入以上命 令查看结果。 5、traceroute命令 （1）相关概念 ◆ traceroute在Windows操作系统中写为tracert。是用来跟踪数据从本地主机到 达目标主机所经过的路程，并显示到达每个中间路由器的时间，实现网络路由 状态的实时探测。 ◆ 命令的基本格式： ⚫ tracert [-命令参数] 目的主机的域名或IP地址 ◆ 常用tracert命令参数及用途如下： ⚫ -d: 防止tracert试图将中间路由器的IP地址解析为他们的名称。这样

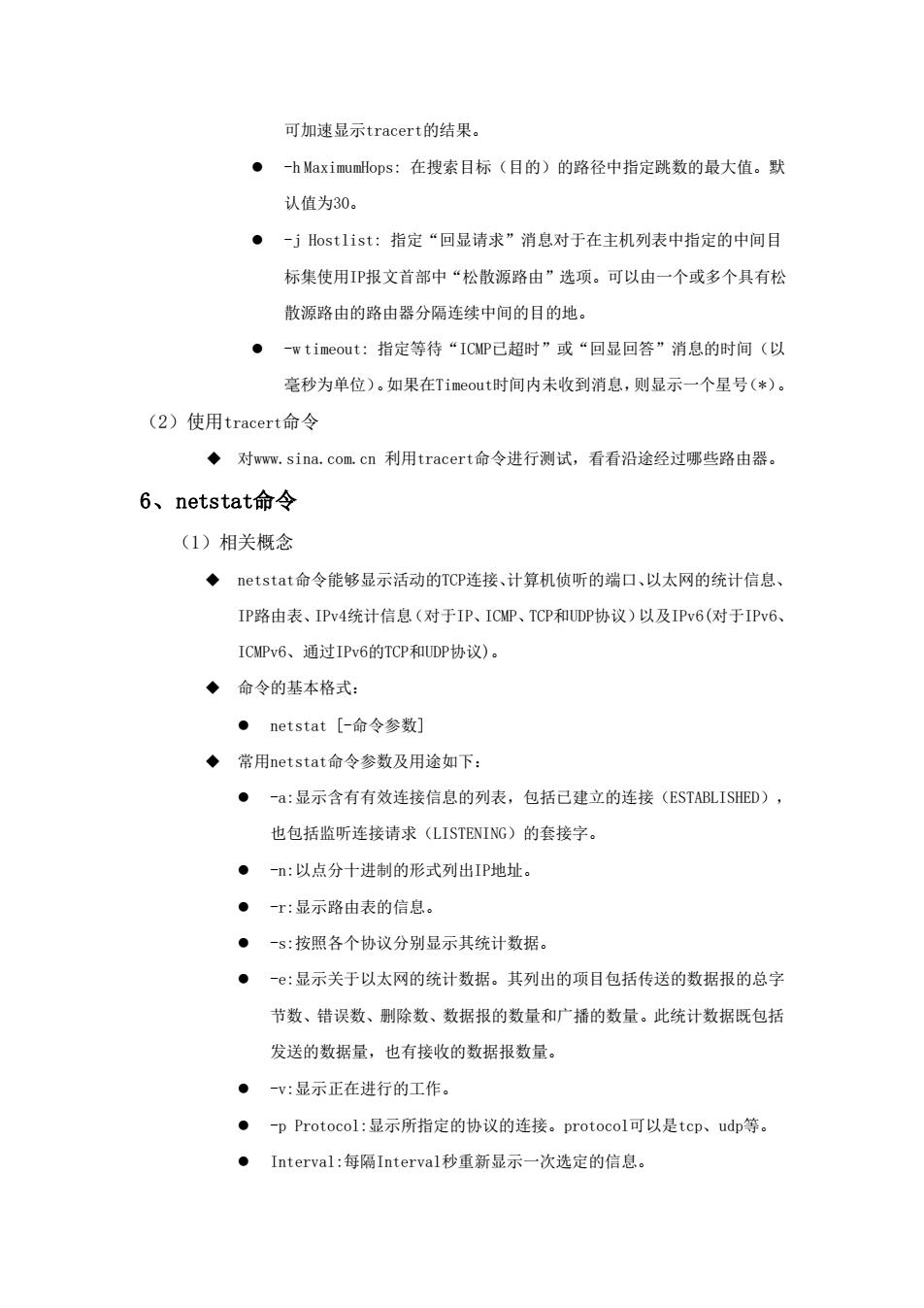

可加速显示tracert的结果。 ·-h Maximumllops:在搜索目标（目的）的路径中指定跳数的最大值。默 认值为30。 ·-jost1ist:指定“回显请求”消总对于在主机列表中指定的中间目 标集使用IP报文首部中“松散源路由”选项。可以由一个或多个具有松 散源路由的路由器分隔连续中间的目的地。 ·-wtimeout:指定等待“ICMP己超时”或“回显回答”消息的时间（以 毫秒为单位).如果在Timeout时间内未收到消息，则显示一个星号(*)。 (2)使用tracert命令 ◆对mm,sina.com.cn利用tracert命令进行测试，看看沿途经过哪些路由器。 6、netstati命令 (1)相关概念 ◆netstati命令能够显示活动的TCP连接、计算机侦听的端口、以太网的统计信息， IP路由表、IPv4统计信息（对于IP、ICMP、TCP和UDP协议）以及IPv6(对于IPv6 ICMPv6、通过IPv6的TCP和UDP协议)。 ◆命令的基本格式： ·netstat[-命令参数] ◆常用netstati命令参数及用途如下： ·-a:显示含有有效连接信息的列表，包括己建立的连接(ESTABLISHED), 也包括监听连接请求(LISTENING)的套接字。 ● :以点分十进制的形式列出P地址。 ●-T:显示路由表的信息。 ·一5：按照各个协议分别显示其统计数据。 ·-©：显示关于以太网的统计数据。其列出的项目包括传送的数据报的总字 节数、错误数、别除数、数据报的数量和广播的数量。此统计数据既包括 发送的数据量，也有接收的数据报数量。 ●v:显示正在进行的工作。 ●-p Protocol:显示所指定的协议的连接。protocoli可以是tcp、udp等。 ●Interval:每隔Interval秒重新显示一次选定的信息
可加速显示tracert的结果。 ⚫ -h MaximumHops: 在搜索目标（目的）的路径中指定跳数的最大值。默 认值为30。 ⚫ -j Hostlist: 指定“回显请求”消息对于在主机列表中指定的中间目 标集使用IP报文首部中“松散源路由”选项。可以由一个或多个具有松 散源路由的路由器分隔连续中间的目的地。 ⚫ -w timeout: 指定等待“ICMP已超时”或“回显回答”消息的时间（以 毫秒为单位）。如果在Timeout时间内未收到消息，则显示一个星号（*）。 （2）使用tracert命令 ◆ 对www.sina.com.cn 利用tracert命令进行测试，看看沿途经过哪些路由器。 6、netstat命令 （1）相关概念 ◆ netstat命令能够显示活动的TCP连接、计算机侦听的端口、以太网的统计信息、 IP路由表、IPv4统计信息（对于IP、ICMP、TCP和UDP协议）以及IPv6(对于IPv6、 ICMPv6、通过IPv6的TCP和UDP协议)。 ◆ 命令的基本格式： ⚫ netstat [-命令参数] ◆ 常用netstat命令参数及用途如下： ⚫ -a:显示含有有效连接信息的列表，包括已建立的连接（ESTABLISHED）， 也包括监听连接请求（LISTENING）的套接字。 ⚫ -n:以点分十进制的形式列出IP地址。 ⚫ -r:显示路由表的信息。 ⚫ -s:按照各个协议分别显示其统计数据。 ⚫ -e:显示关于以太网的统计数据。其列出的项目包括传送的数据报的总字 节数、错误数、删除数、数据报的数量和广播的数量。此统计数据既包括 发送的数据量，也有接收的数据报数量。 ⚫ -v:显示正在进行的工作。 ⚫ -p Protocol:显示所指定的协议的连接。protocol可以是tcp、udp等。 ⚫ Interval:每隔Interval秒重新显示一次选定的信息
