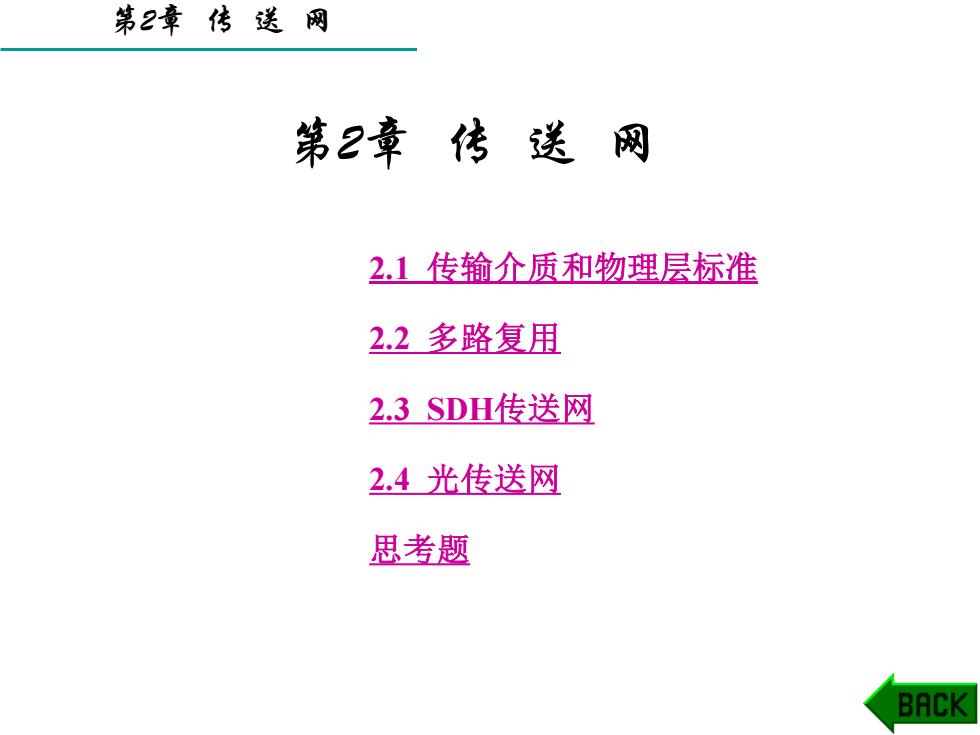

第2章传送网 第2章传送网 2.1传输介质和物理层标准 2.2多路复用 2.3SDH传送网 2.4光传送网 思考题 BACK
第2章 传 送 网 第2章 传 送 网 2.1 传输介质和物理层标准 2.2 多路复用 2.3 SDH传送网 2.4 光传送网 思考题
第2章传送阀 2.1传输介质和物理层标准 2.1.1物理层的基本概念 物理层的主要任务：确定与传输媒体的接口的一些特性。 ■机械特性指明接口所用接线器的形状和尺寸、引线数目 和排列、固定和锁定装置等等。 ■电气特性指明在接口电缆的各条线上出现的电压的范围。 功能特性 指明某条线上出现的某一电平的电压表示何种 意义。 ■规程特性 指明对于不同功能的各种可能事件的出现顺序
第2章 传 送 网 2.1 传输介质和物理层标准 2.1.1 物理层的基本概念 物理层的主要任务：确定与传输媒体的接口的一些特性。 ◼机械特性 指明接口所用接线器的形状和尺寸、引线数目 和排列、固定和锁定装置等等。 ◼电气特性 指明在接口电缆的各条线上出现的电压的范围。 ◼功能特性 指明某条线上出现的某一电平的电压表示何种 意义。 ◼规程特性 指明对于不同功能的各种可能事件的出现顺序
第2章传送网 2.1.2物理层下面的传输媒体 传输媒体（介质)一一指传输信号的物理通信线路。 数据能否成功传输依赖于两个因素：被传输信号本身的质量和 传输介质的特性。 实际中传输的信号都由多个频率成分组成。 信号包含的频率成分的范围称为频谱。 信号的带宽即频谱的绝对宽度。 有效带宽指包含信号主要能量的那一部分带宽
第2章 传 送 网 2.1.2 物理层下面的传输媒体 传输媒体（介质）－－指传输信号的物理通信线路。 数据能否成功传输依赖于两个因素：被传输信号本身的质量和 传输介质的特性。 实际中传输的信号都由多个频率成分组成。 信号包含的频率成分的范围称为频谱。 信号的带宽即频谱的绝对宽度。 有效带宽指包含信号主要能量的那一部分带宽
第2章传送阀 对于传输介质： 用有效传输距离和带宽来衡衡量传输介质的质量。 基带信号 数字基带信号：1或0直接用两种不同的电压来表示直接在线 路上去传输。 模拟基带信号：一般指原始的模拟话音信号。 宽带信号则是将基带信号进行调制后形成的频分复用模拟信号
第2章 传 送 网 对于传输介质： 用有效传输距离和带宽来衡量传输介质的质量。 基带信号 数字基带信号： 1 或 0 直接用两种不同的电压来表示直接在线 路上去传输。 模拟基带信号： 一般指原始的模拟话音信号。 宽带信号则是将基带信号进行调制后形成的频分复用模拟信号
第2章传送网 双绞线 电缆 有线 同轴电缆 介质 光缆 传输 介质 无线电 无线介质 微波 红外线
第2章 传 送 网 传输 介质 有线 介质 无线介质 电缆 光缆 双绞线 同轴电缆 无线电 微波 红外线
