第2章传送网 1.双绞线 指由一对绝缘的铜导线扭绞在一起组成的一条物理通信链路。 图2.1所示是双绞线的物理结构。 扭距 图2.1双绞线的物理结构
第2章 传 送 网 1．双绞线 指由一对绝缘的铜导线扭绞在一起组成的一条物理通信链路。 图2.1所示是双绞线的物理结构。 图2.1 双绞线的物理结构 扭 距
第2章传送网 特点：最便宜和易于安装，抗干扰能力差，复用度不高。 带宽范围：一般在1MHz范围之内，传输距离约为2~4km。 适用场合：用作电话用户线和局域网传输介质。 双绞线的类型： 非屏蔽双绞线(UTP:Unshielded Twisted Pair) 屏蔽双绞线(STP:Shielded Twisted Pair)。 非屏蔽双绞线UTP 屏蔽双绞线STP 聚氯乙烯 绝缘层 铜线 聚氯乙烯屏蔽 绝缘层 铜线 套层 套层
第2章 传 送 网 特点：最便宜和易于安装，抗干扰能力差，复用度不高。 带宽范围：一般在1 MHz范围之内，传输距离约为2～4 km。 适用场合：用作电话用户线和局域网传输介质。 双绞线的类型： 非屏蔽双绞线(UTP：Unshielded Twisted Pair) 屏蔽双绞线(STP：Shielded Twisted Pair )。 聚氯乙烯 铜线 铜线 套层 聚氯乙烯 套层 绝缘层 屏蔽层 绝缘层 非屏蔽双绞线 UTP 屏蔽双绞线 STP
第2章传送网 2.同轴电缆 由内、外导体和中间的绝缘层组成，构成一种同轴结构，因而 称为同轴电缆，其物理结构如图2.2所示。 绝缘保护套层外导体屏蔽层 绝缘层 D内导体 图2.2同轴电缆物理结构

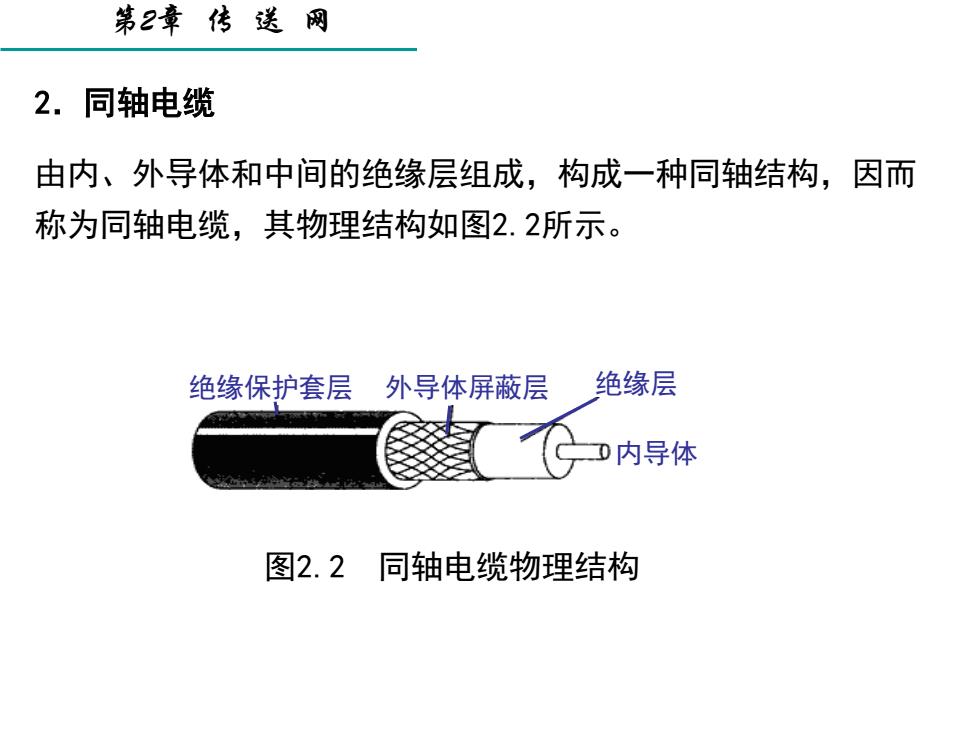

第2章 传 送 网 2．同轴电缆 由内、外导体和中间的绝缘层组成，构成一种同轴结构，因而 称为同轴电缆，其物理结构如图2.2所示。 图2.2 同轴电缆物理结构 绝缘保护套层 外导体屏蔽层 绝缘层 内导体
第2章传送网 特点：抗干扰能力强于双绞线，适于高频宽带传输，但是成 本高，不易安装埋设。 带宽范围：通常能提供500~750Mz的带宽。 适用场合：主要应用于CATV和光纤同轴混合接入网。 同轴电缆的类型： 50Ω同轴电缆 752同轴电缆
第2章 传 送 网 特点：抗干扰能力强于双绞线，适于高频宽带传输，但是成 本高，不易安装埋设。 带宽范围：通常能提供500～750 MHz的带宽。 适用场合：主要应用于CATV和光纤同轴混合接入网。 同轴电缆的类型： 50 同轴电缆 75 同轴电缆
第2章传送网 3.光纤 光纤是利用光导纤维传送光脉冲的有线介质。 目前使用的光纤多为石英光纤。 光纤也是一种同轴性结构，由纤芯、包层和外套三个同轴部分 组成。 其中纤芯的折射率高；包层的折射率低，从而利用光的全反射 原理使光信号在纤芯中传输。 其物理结构如图2.3所示
第2章 传 送 网 3．光纤 光纤是利用光导纤维传送光脉冲的有线介质。 目前使用的光纤多为石英光纤。 光纤也是一种同轴性结构，由纤芯、包层和外套三个同轴部分 组成。 其中纤芯的折射率高；包层的折射率低，从而利用光的全反射 原理使光信号在纤芯中传输。 其物理结构如图2.3所示
