7-1-3 电源和电动势 ⊕ ⊕ ⊕ ⊕ 电源：提供非静电力的装置 外电路：电源外部的电路，电荷从高电势向低电 势运动
7-1-3 电源和电动势 A B + + + + + + + + − − − − E E A B + + + + + + + + − − − − + Fk 电源：提供非静电力的装置 外电路：电源外部的电路，电荷从高电势向低电 势运动
内电路：电源内部正、负两极之间的电路，电荷 克服静电场力做功，从低电势向高电势运动。 非静电场：非静电力与试验电荷电荷量的比值 电动势：将单位正电荷沿闭合回路移动一周的过 程中，非静电性电场力所做的功。 ·dl 单位：V
内电路：电源内部正、负两极之间的电路，电荷 克服静电场力做功，从低电势向高电势运动。 非静电场：非静电力与试验电荷电荷量的比值 q F E k k = 电动势：将单位正电荷沿闭合回路移动一周的过 程中，非静电性电场力所做的功。 = = l E l q W k d 单位：V
=d =df 结论：电源电动势在数值上等于把单位正电荷从负极 经电源内部移到正极时非静电性电场力所做的功。 电源电动势的方向：电源内部电势升高的方向
= = 内 E l E l l k d k d 结论：电源电动势在数值上等于把单位正电荷从负极 经电源内部移到正极时非静电性电场力所做的功。 电源电动势的方向：电源内部电势升高的方向
872磁场 磁感应强度 7-2-1 磁的基本现象 永磁体的性质： (1)具有磁性，能吸引铁、 钴、镍等物质。 司南勺 (2)具有磁极，分磁北极N和磁南极S。 (3)磁极之间存在相互作用，同性相斥，异性相吸。 (4)磁极不能单独存在
§7.2 磁场 磁感应强度 7-2-1 磁的基本现象 司南勺 （1）具有磁性，能吸引铁、 钴、镍等物质。 （2）具有磁极，分磁北极N和磁南极S。 （3）磁极之间存在相互作用，同性相斥，异性相吸。 （4）磁极不能单独存在。 永磁体的性质：

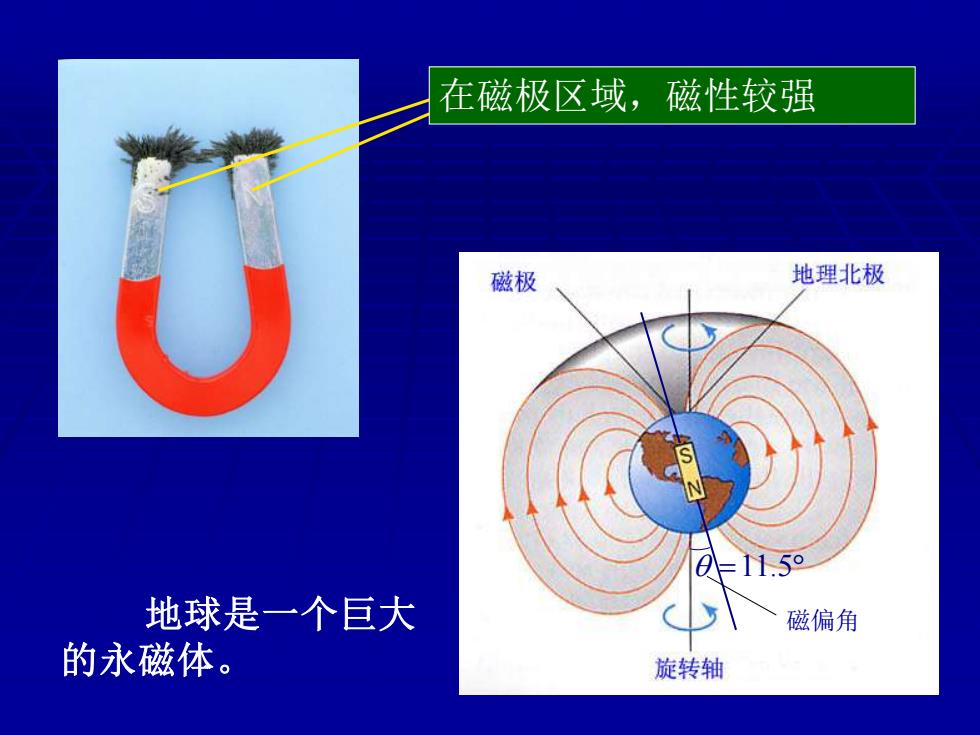

在磁极区域，磁性较强 磁极 地理北极 =11.5° 地球是一个巨大 磁偏角 的永磁体。 旋转轴
在磁极区域，磁性较强 =11.5 地球是一个巨大 磁偏角 的永磁体
