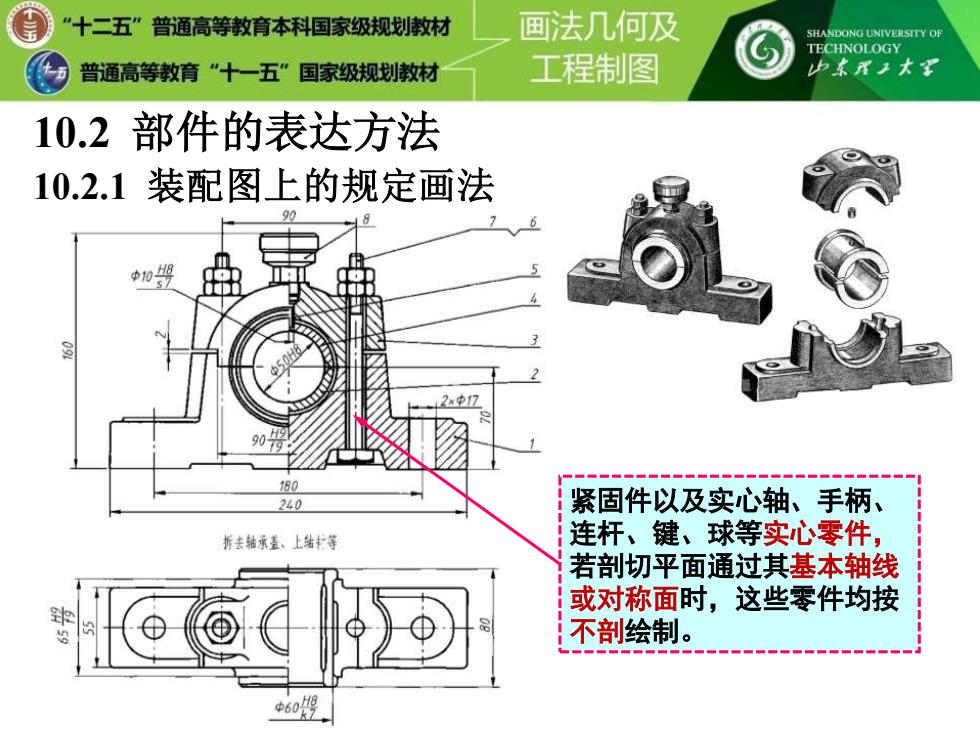

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开2大军 10.2部件的表达方法 10.2.1装配图上的规定画法 中0盟 909 180 240 紧固件以及实心轴、手柄、 折去轴承羞、上绪扩等 连杆、键、球等实心零件， 若剖切平面通过其基本轴线 或对称面时，这些零件均按 的 不剖绘制。 60盟
10.2 部件的表达方法 10.2.1 装配图上的规定画法 紧固件以及实心轴、手柄、 连杆、键、球等实心零件， 若剖切平面通过其基本轴线 或对称面时，这些零件均按 不剖绘制

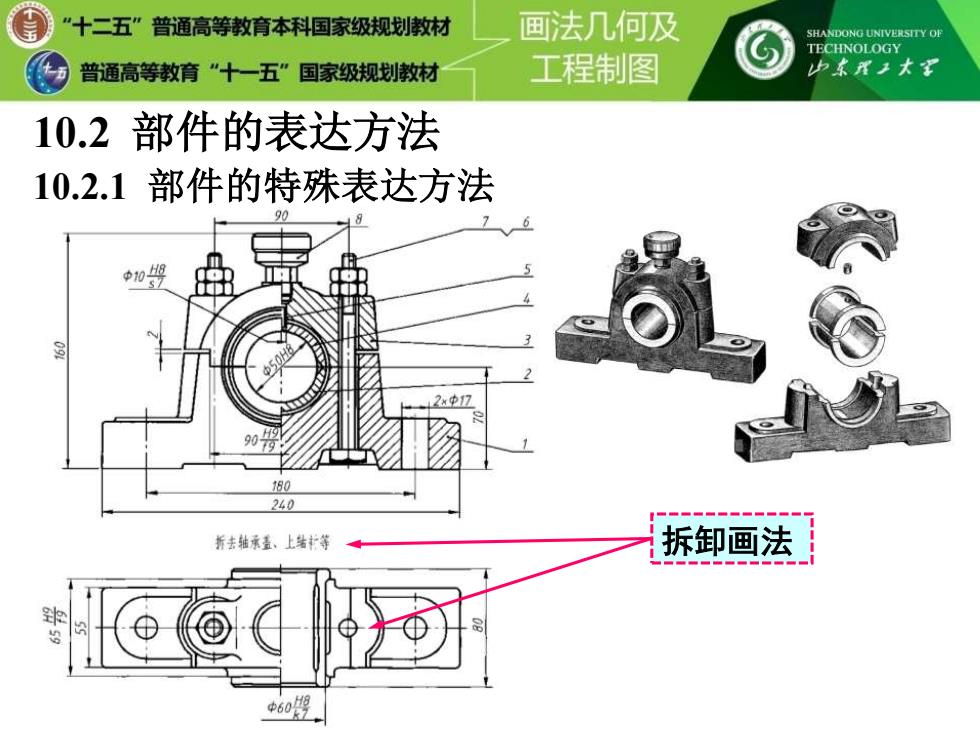

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 10.2部件的表达方法 10.2.1部件的特殊表达方法 90 90盟 2x中17 90 160 240 折去轴承盖、上绪村等 拆卸画法 中60哩
10.2 部件的表达方法 10.2.1 部件的特殊表达方法 拆卸画法
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大军 10.2部件的表达方法 10.2.2部件的特殊表达方法 0 6 中10野 180 240 沿零件结合面 剖切的画法
10.2 部件的表达方法 10.2.2 部件的特殊表达方法 沿零件结合面 剖切的画法
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 10.2部件的表达方法 10.2.2部件的特殊表达方法 A-A展开 8465 展开画法
10.2 部件的表达方法 10.2.2 部件的特殊表达方法 展开画法
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本开王大军 10.2部件的表达方法 10.2.2部件的特殊表达方法 A-A展开 假想画法 极限位置 相邻部分 I 轮廓线
10.2 部件的表达方法 10.2.2 部件的特殊表达方法 假想画法 极限位置 相邻部分 轮廓线
