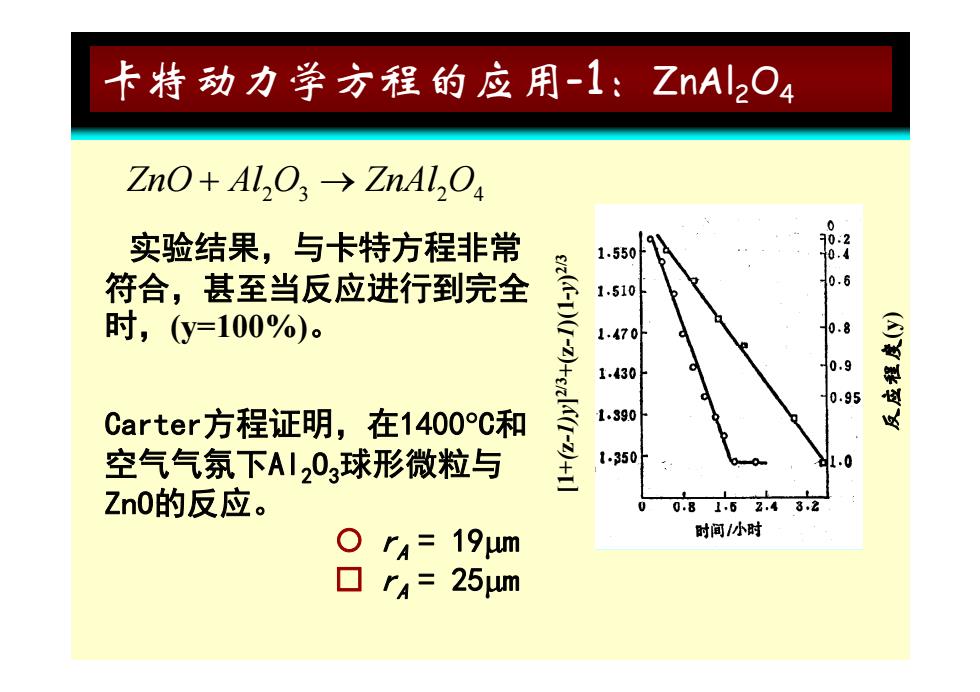

卡特动力学方程的应用-1：ZnAl2O4 ZnO+AL,O3→ZnAl,O, 实验结果，与卡特方程非常 1550 8 符合，甚至当反应进行到完全 1.510 时，（y=100%)。 1 1.430 0.9 0.95 Carter方程证明，在1400C和 1.390 空气气氛下AI03球形微粒与 +三 1350 0 Zn0的反应。 0815z.48,2 r=19um 时间小时 口r4= 25μm
卡特动力学方程的应用-1 ：ZnAl 2 O 4 ZnO Al O ZnAl O 23 24 实验结果，与卡特方程非常 2/3 符合，甚至当反应进行到完全 时，(y=100%) 。 -1)(1-y)2 度(y) Carter方程证明 在1400 C 和 1)y]2/3+(z- 反应程度 Carter方程证明，在1400 C 和 空气气氛下Al 2 O 3球形微粒与 ZnO的反应 [1+(z-1) 反 ZnO的反应 。 rA = 19 m rA = 25 m
卡特动力学方程的应用-1：ZnAl2O4 必须指出，该反应是在1400°℃下，充满Zn0的坩 埚中悬浮一些大小相同的a-A10微粒进行的， 实际上A1,03微粒被活度为1的Zn0蒸气包围着， 反应实际上是一个气-固相反应。 下面实验可以证实该假设：将AI,0,单晶悬浮在 由Zn0制成的坩埚中，使得反应仅仅是在Zn0的 蒸气中进行，结果发现，其反应速率常数与固 固反应的速率常数完全一致
卡特动力学方程的应用-1：ZnAl 2 O 4 必须指出，该反应是在1400 C下，充满ZnO的坩 埚中悬浮 些大小相同的 一些大小相同的 -Al 2 O 3微粒进行的， 实际上Al 2 O 3微粒被活度为1的ZnO蒸气包围着， 反应实际上是一个气 -固相反应 。 下面实验可以证实该假设：将 下面实验可以证实该假设：将Al 2 O 3单晶悬浮在 由ZnO制成的坩埚中，使得反应仅仅是在ZnO的 蒸气中进行 结果发现 其反应速率常数与固 蒸气中进行，结果发现，其反应速率常数与固 -固反应的速率常数完全一致
卡特动力学方程的应用-2：NiO 在空气中Ni球氧化过程 采用Carter方程， 1.52 0. 反应进行到100% 1.50 1.48 时仍能很好地与 1.46 0.7 1.44 74μm球 0.8 计算值符合，如果 .1040℃ 1.42 0.9 采用Jander方程， 1.40 149μm球 1130℃ 1.38 y>0.5就会有较大 1.36 误差。 1.34 1.32 .0 10 15 20 时间(h)
卡特动力学方程的应用-2：NiO 在空气中Ni球氧化过程 采用Carter方程， 反应进行到100% 时仍能很好地与 1)(1-y)2/3 (y) 计算值符合，如果 采用Jander方程， y]2/3+(z-1 反应程度( y>0.5就会有较大 误差。 [1+(z-1)y 反 [
上述动力学方程的应用条件 不论是Janderi还Carter方程，均假定在高温下，反应 物的颗粒表面上的扩散速度是非常快的，或者反应物之一 在反应温度下有足够高的蒸气压，可以快速地通过气相进 行输运，使得反应物之一的活度能够保持恒定。如果该条 件不能被满足，则反应的动力学不仅要受r/r比值的影响， 而且还要受到r和r的绝对值的影响。 当r超过一定值时，A颗粒本身就要相互接触，不再可 能被B包围着，反应将不再按照上述动力学方程进行。 在较低的温度下进行粉末反应时，反应物的粒度大小、 粒度分布、装紧程度以及接触面积等也将会对反应的动力 学过程产生重要影响，在推导动力学方程时必须加以考虑
上述动力学方程的应用条件 不论是Jander 还Carter方程 均假定在高温下 反应 方程，均假定在高温下，反应 物的颗粒表面上的扩散速度是非常快的，或者反应物之一 在反应温度下有足够高的蒸气压 可以快速地通过气相进 在反应温度下有足够高的蒸气压，可以快速地通过气相进 行输运，使得反应物之一的活度能够保持恒定。如果该条 件不能被满足 则反应的动力学不仅要受 件不能被满足，则反应的动力学不仅要受 rA/ rB比值的影响， 而且还要受到 rA和 rB的绝对值的影响。 当 rA超过 定值时， 一 A颗粒本身就要相互接触，不再可 颗粒本身就要相互接触，不再可 能被B包围着，反应将不再按照上述动力学方程进行。 在较低的温度下进行粉末反应时，反应物的粒度大小、 粒度分布、装紧程度以及接触面积等也将会对反应的动力 学过程产生重要影响，在推导动力学方程时必须加以考虑
固相反应动力学方程小结 扩散过程控制 平板、抛物线 +2 2DCM 规律： t=kt 球形粉末、 Jander方程： (1-1-y)2=2kt/R2 x=r[1-(1-) app 球形粉末、 3y-1-29=3 C二Mp Ginstling方程： Z= aVR 球形粉末、 Valensi or [1+(2-1)x3+(2-101-x)23=z+(1-z) 2DCo Carter方程： ER2
固相反应动力学方程小结扩散过程控制 2DC M x t kt ρ DC M x 2 0 2 Rr 平板、抛物线 规律： 球形粉末、 J d 方程 2 2 3 ( 1 1 y ) 2kt/R 1/3 xr y 1 1 αρ Jan der方程： 3 ( 1 1 y ) 2kt/R 2/3 0 2 2 2 1 (1 ) 3 D C yy t R P p M αρ ε V 球形粉末、 Ginstling方程： 2/3 2/3 2DC R p α V V z 球形粉末、 Vl i 2/3 2/3 0 2 2 1 ( 1) ( 1)(1 ) (1 ) DC zx z x z z t R Valensi or Carter方程：
