3700 图7-2KZ☑4一13一I型快装锅炉 1.链条炉排2.前烟箱3.锅筒4.烟管5.省煤器6.下降管7.送风机8.水冷壁管

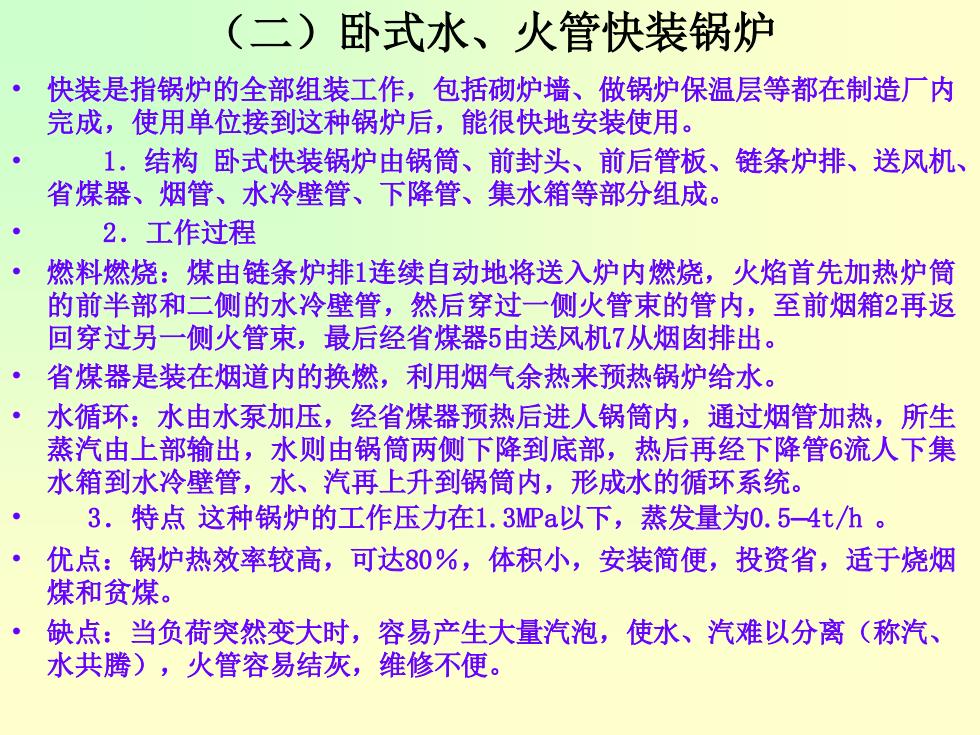

（二）卧式水、火管快装锅炉 • 快装是指锅炉的全部组装工作，包括砌炉墙、做锅炉保温层等都在制造厂内 完成，使用单位接到这种锅炉后，能很快地安装使用。 • 1．结构 卧式快装锅炉由锅筒、前封头、前后管板、链条炉排、送风机、 省煤器、烟管、水冷壁管、下降管、集水箱等部分组成。 • 2．工作过程 • 燃料燃烧：煤由链条炉排1连续自动地将送入炉内燃烧，火焰首先加热炉筒 的前半部和二侧的水冷壁管，然后穿过一侧火管束的管内，至前烟箱2再返 回穿过另一侧火管束，最后经省煤器5由送风机7从烟囱排出。 • 省煤器是装在烟道内的换燃，利用烟气余热来预热锅炉给水。 • 水循环：水由水泵加压，经省煤器预热后进人锅筒内，通过烟管加热，所生 蒸汽由上部输出，水则由锅筒两侧下降到底部，热后再经下降管6流人下集 水箱到水冷壁管，水、汽再上升到锅筒内，形成水的循环系统。 • 3．特点 这种锅炉的工作压力在1.3MPa以下，蒸发量为0.5—4t/h 。 • 优点：锅炉热效率较高，可达80％，体积小，安装简便，投资省，适于烧烟 煤和贫煤。 • 缺点：当负荷突然变大时，容易产生大量汽泡，使水、汽难以分离（称汽、 水共腾），火管容易结灰，维修不便
（二）卧式水、火管快装锅炉 • 快装是指锅炉的全部组装工作，包括砌炉墙、做锅炉保温层等都在制造厂内 完成，使用单位接到这种锅炉后，能很快地安装使用。 • 1．结构 卧式快装锅炉由锅筒、前封头、前后管板、链条炉排、送风机、 省煤器、烟管、水冷壁管、下降管、集水箱等部分组成。 • 2．工作过程 • 燃料燃烧：煤由链条炉排1连续自动地将送入炉内燃烧，火焰首先加热炉筒 的前半部和二侧的水冷壁管，然后穿过一侧火管束的管内，至前烟箱2再返 回穿过另一侧火管束，最后经省煤器5由送风机7从烟囱排出。 • 省煤器是装在烟道内的换燃，利用烟气余热来预热锅炉给水。 • 水循环：水由水泵加压，经省煤器预热后进人锅筒内，通过烟管加热，所生 蒸汽由上部输出，水则由锅筒两侧下降到底部，热后再经下降管6流人下集 水箱到水冷壁管，水、汽再上升到锅筒内，形成水的循环系统。 • 3．特点 这种锅炉的工作压力在1.3MPa以下，蒸发量为0.5—4t/h 。 • 优点：锅炉热效率较高，可达80％，体积小，安装简便，投资省，适于烧烟 煤和贫煤。 • 缺点：当负荷突然变大时，容易产生大量汽泡，使水、汽难以分离（称汽、 水共腾），火管容易结灰，维修不便
图7-3SHⅡ2013型双锅筒横置式锅炉 1.上锅筒2.省煤器3.空气预热器4.链条炉捧 业丛速签长经有
（三）双锅筒横置式水管锅炉 • 1．结构 它由上下锅筒、对流管束、水冷壁管、集水箱、 下降管、排污管、链条炉排、加煤斗、炉墙和前后拱等部分 组成。辅助设备有省煤器，空气预热器，鼓风机，引风机， 给水、除灰，除尘等装置。 • 2．工作过程 • 燃料燃烧：燃料从加煤斗经炉排送入炉膛内燃烧，烟气从炉 膛上部的隔火墙进入对流管束后，再通过锅炉尾部烟道中的 省煤器和空气预热器，最后由引风机排人大气。 • 水的循环：锅筒中的水经对流管束下降到下锅筒，然后通过 各个联接管，分别进入前、后、左、右的下集水箱，再从各 水冷壁管上升送人上锅筒；在上锅筒中所产生的蒸汽，经汽 阀输出；另一个循环路线是流入下锅筒的水经前方上升管束， 进入上锅筒。 • 3．特点 这种设备的蒸发量为6．5t/h以上，工作压力为 1．3MPa。优点是结构紧凑、运行稳定可靠、传热效果好，通 用化、系列化程度高。缺点是结构复杂，金属耗量大
（三）双锅筒横置式水管锅炉 • 1．结构 它由上下锅筒、对流管束、水冷壁管、集水箱、 下降管、排污管、链条炉排、加煤斗、炉墙和前后拱等部分 组成。辅助设备有省煤器，空气预热器，鼓风机，引风机， 给水、除灰，除尘等装置。 • 2．工作过程 • 燃料燃烧：燃料从加煤斗经炉排送入炉膛内燃烧，烟气从炉 膛上部的隔火墙进入对流管束后，再通过锅炉尾部烟道中的 省煤器和空气预热器，最后由引风机排人大气。 • 水的循环：锅筒中的水经对流管束下降到下锅筒，然后通过 各个联接管，分别进入前、后、左、右的下集水箱，再从各 水冷壁管上升送人上锅筒；在上锅筒中所产生的蒸汽，经汽 阀输出；另一个循环路线是流入下锅筒的水经前方上升管束， 进入上锅筒。 • 3．特点 这种设备的蒸发量为6．5t/h以上，工作压力为 1．3MPa。优点是结构紧凑、运行稳定可靠、传热效果好，通 用化、系列化程度高。缺点是结构复杂，金属耗量大
四、选 择 • （一）一般要求 ①燃料品种一致；②热负荷变化的适应性 和压火性能较好；③消烟除尘效果好，符合我国《工业‘三废’ 排放试行标准》④热效率高，燃料消耗少；⑤操作管理方便。 劳动强度小，自动化程度高。 • （二）锅炉的类型、容量及台数 选择锅炉的类型和容量是根 据锅炉房的最大设计容量、蒸发压力、燃料的种类及发展规模 而定。参见表7－3。 • 锅炉房最大设计容量Qmax按下式计算： • Qmax ＝Q1＋Q2＋Q3＋Q4 （t／h） • 式中 Q1一全厂各车间小时最大耗汽量； • Q2一全厂生活用汽小时最大耗汽量； • Q3一锅炉房自用汽量，一般取5％～8％； • Q4一管网损失一般取5％～10％。 •
四、选 择 • （一）一般要求 ①燃料品种一致；②热负荷变化的适应性 和压火性能较好；③消烟除尘效果好，符合我国《工业‘三废’ 排放试行标准》④热效率高，燃料消耗少；⑤操作管理方便。 劳动强度小，自动化程度高。 • （二）锅炉的类型、容量及台数 选择锅炉的类型和容量是根 据锅炉房的最大设计容量、蒸发压力、燃料的种类及发展规模 而定。参见表7－3。 • 锅炉房最大设计容量Qmax按下式计算： • Qmax ＝Q1＋Q2＋Q3＋Q4 （t／h） • 式中 Q1一全厂各车间小时最大耗汽量； • Q2一全厂生活用汽小时最大耗汽量； • Q3一锅炉房自用汽量，一般取5％～8％； • Q4一管网损失一般取5％～10％。 •
