技术方案 >原子磁力计原理+光纤传感技术 结构：单传感光源、双气室结构，双光路 信号检测：锁相放大、差分探测 11
11 ➢原子磁力计原理+光纤传感技术 结构：单传感光源、双气室结构，双光路 信号检测：锁相放大、差分探测 技术方案

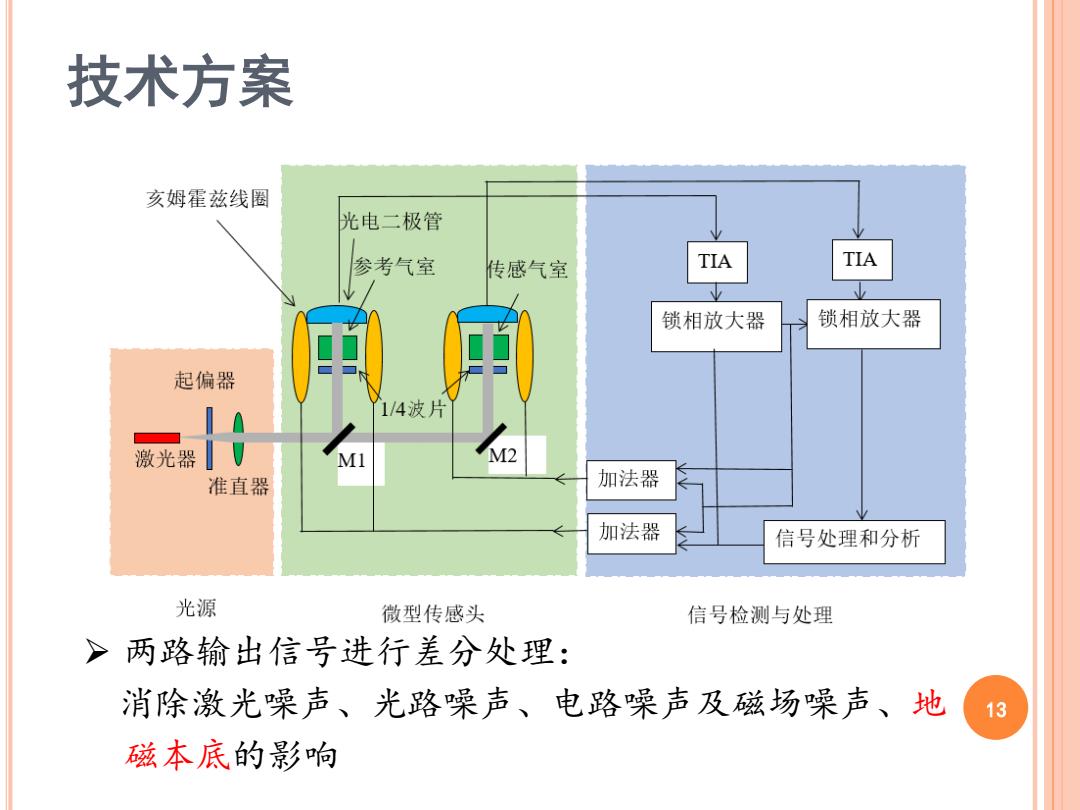

技术方案 >双气室原理结构 亥姆霍兹线圈 光电二极管 参考气室 传感气室 TIA TIA 锁相放大器 锁相放大器 起偏器 1/4波片 激光器 MI M2 准直器 加法器 加法器 信号处理和分析 光源 微型传感头 信号检测与处理 12
12 ➢ 双气室原理结构 技术方案
技术方案 亥姆霍兹线圈 光电二极管 参考气室 传感气室 TIA TIA 锁相放大器 锁相放大器 起偏器 1/4波片 激光器厂 MI M2 准直器 加法器 加法器 信号处理和分析 光源 微型传感头 信号检测与处理 >两路输出信号进行差分处理： 消除激光噪声、光路噪声、电路噪声及磁场噪声、地 13 磁本底的影响
13 ➢ 两路输出信号进行差分处理： 消除激光噪声、光路噪声、电路噪声及磁场噪声、地 磁本底的影响 技术方案
