第16章气相色谱分析法 Gas Chromatography, GC Create PDF files without this message by purchasing novaPDF printer(http://www.novapdf.com)
第16章 气相色谱分析法 Gas Chromatography， GC Create PDF files without this message by purchasing novaPDF printer (http://www.novapdf.com)
16.1气相色谱仪 PE clarus GC GC-MS 气相色谱法是以气 体为流动相的柱色 谱法。 气固色谱：多孔固体为固定相，适于分离永久气体和低沸 点的化合物。 气液色谱：固定液涂渍在载体上作为固定相，固定液种类 多，因此选择性好，应用广泛。 Create PDF files without this message by purchasing novaPDF printer(http://www.novapdf.com)
16.1 气相色谱仪 PE clarus GC GC-MS 气相色谱法是以气 体为流动相的柱色 谱法。 气固色谱：多孔固体为固定相，适于分离永久气体和低沸 点的化合物。 气液色谱：固定液涂渍在载体上作为固定相，固定液种类 多，因此选择性好，应用广泛。 Create PDF files without this message by purchasing novaPDF printer (http://www.novapdf.com)

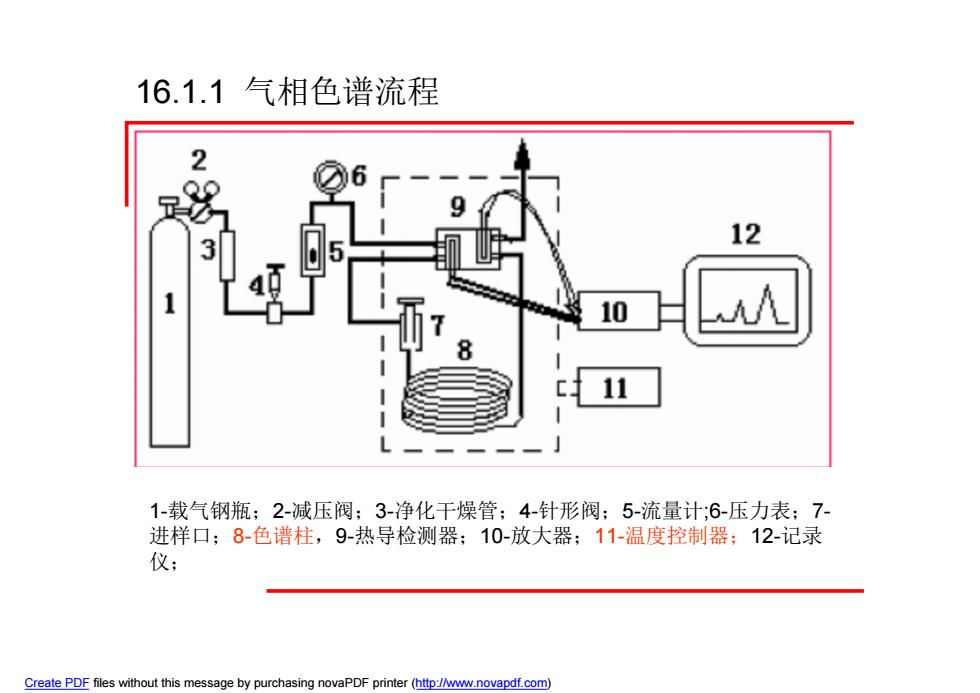

16.1.1气相色谱流程 12 1-载气钢瓶：2-减压阀：3-净化干燥管：4-针形阀：5-流量计；6-压力表：7- 进样口；8-色谱柱，9-热导检测器：10-放大器：11-温度控制器；12-记录 仪： Create PDF files without this message by purchasing novaPDF printer(http://www.novapdf.com)
1-载气钢瓶；2-减压阀；3-净化干燥管；4-针形阀；5-流量计;6-压力表；7- 进样口；8-色谱柱，9-热导检测器；10-放大器；11-温度控制器；12-记录 仪； 16.1.1 气相色谱流程 Create PDF files without this message by purchasing novaPDF printer (http://www.novapdf.com)
16.1.2气相色谱仪的结构 GC主要结构包括：气路系统、进样系统、分离系统、 温度控制系统及检测记录系统。 1.气路系统 包括气源、净化干燥管和载气流速控制； 常用的载气有：氢气、氮气、氦气； 净化干燥管：去除载气中的水、有机物等杂质（依次 通过分子筛、活性炭等)； 载气流速控制：压力表、流量计、针形稳压阀，控制 载气流速恒定。 2.进样系统 进样装置：进样器+气化室； Create PDF files without this message by purchasing novaPDF printer(http://www.novapdf.com)
16.1.2 气相色谱仪的结构 1.气路系统 包括气源、净化干燥管和载气流速控制； 常用的载气有：氢气、氮气、氦气； 净化干燥管：去除载气中的水、有机物等杂质（依次 通过分子筛、活性炭等）； 载气流速控制：压力表、流量计、针形稳压阀，控制 载气流速恒定。 GC主要结构包括： 气路系统、进样系统、分离系统、 温度控制系统及检测记录系统。 2.进样系统 进样装置：进样器+气化室； Create PDF files without this message by purchasing novaPDF printer (http://www.novapdf.com)
气体进样器（六通阀）：推拉式和旋转式两种。试样 首先充满定量管，切入后，载气携带定量管中的试样 气体进入分离柱； 流动相分离柱 流动相分离柱 Create PDF files without this message by purchasing novaPDF printer(http://www.novapdf.com)
气体进样器（六通阀）：推拉式和旋转式两种。试样 首先充满定量管，切入后，载气携带定量管中的试样 气体进入分离柱； Create PDF files without this message by purchasing novaPDF printer (http://www.novapdf.com)
