偏振相关损耗和偏振模色散 偏振相关损耗(PpL)：指输入光偏振态发 生变化而其它参数不变时，器件插入损耗的最 大变化量，是衡量器件插入损耗受偏振态影响 程度的指标。 偏振模色散(PMD)：指通过器件的信号光 不同偏振态之间的相位延迟差。 MAGNET BSP GLASS LASER REFLECTING SURFACE
偏振相关损耗和偏振模色散 偏振相关损耗（PDL）：指输入光偏振态发 生变化而其它参数不变时，器件插入损耗的最 大变化量，是衡量器件插入损耗受偏振态影响 程度的指标。 偏振模色散（PMD）：指通过器件的信号光 不同偏振态之间的相位延迟差
光环形器(circulator) ◇多端口非互易 端口2 ◇N(N>2)个端口 ◇光由端口1->端口2： 由端口2->端口3； 端口1 端口3 ◇若端口N输入的光可由 端口1输出，入 称为环行 器，若不可以，称为准 环行器 端口4
光环形器(circulator) 多端口非互易 N（N>2）个端口 光由端口1->端口2； 由端口2->端口3; . 若端口N输入的光可由 端口1输出，称为环行 器，若不可以，称为准 环行器

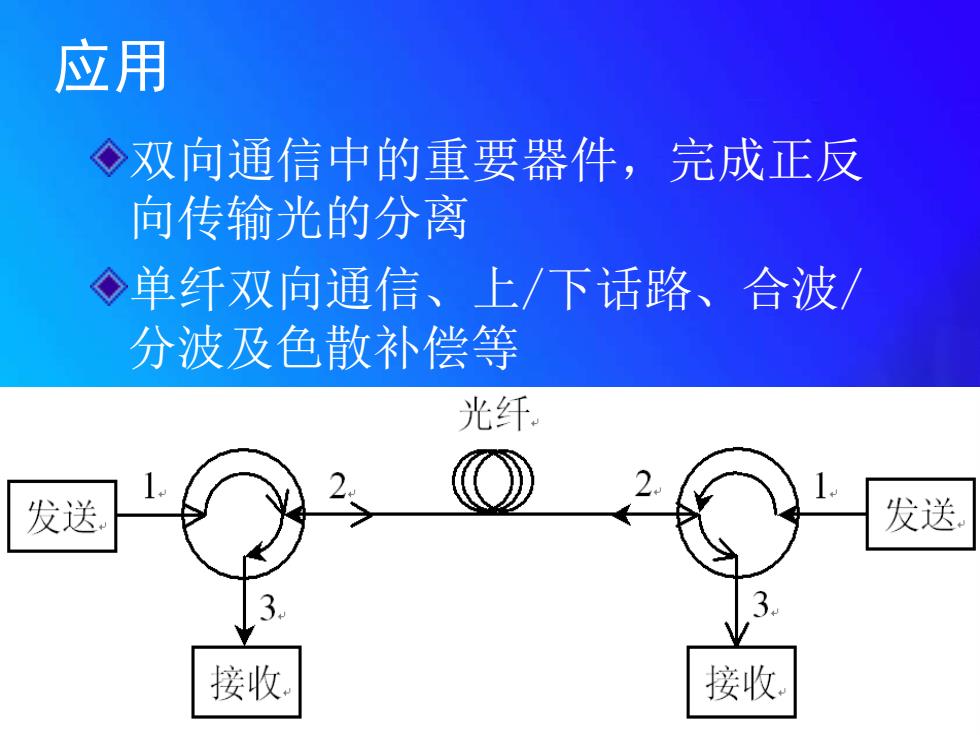

应用 ◇双向通信中的重要器件，完成正反 向传输光的分离 ◇单纤双向通信、上/下话路、合波人 分波及色散补偿等 光纤 发送 发送 接收。 接收
应用 双向通信中的重要器件，完成正反 向传输光的分离 单纤双向通信、上/下话路、合波/ 分波及色散补偿等
结构 光纤准直器 分束合束镜 偏振旋转镜 光束变换器 偏振旋转镜 分束合束镜 光纤准直器 端口1 3 4 端 3
结构 光纤准直器 分束合束镜 偏振旋转镜 光束变换器 光纤准直器 偏振旋转镜 分束合束镜 端口13 端口24 xy z 1 2 3 4 5 6

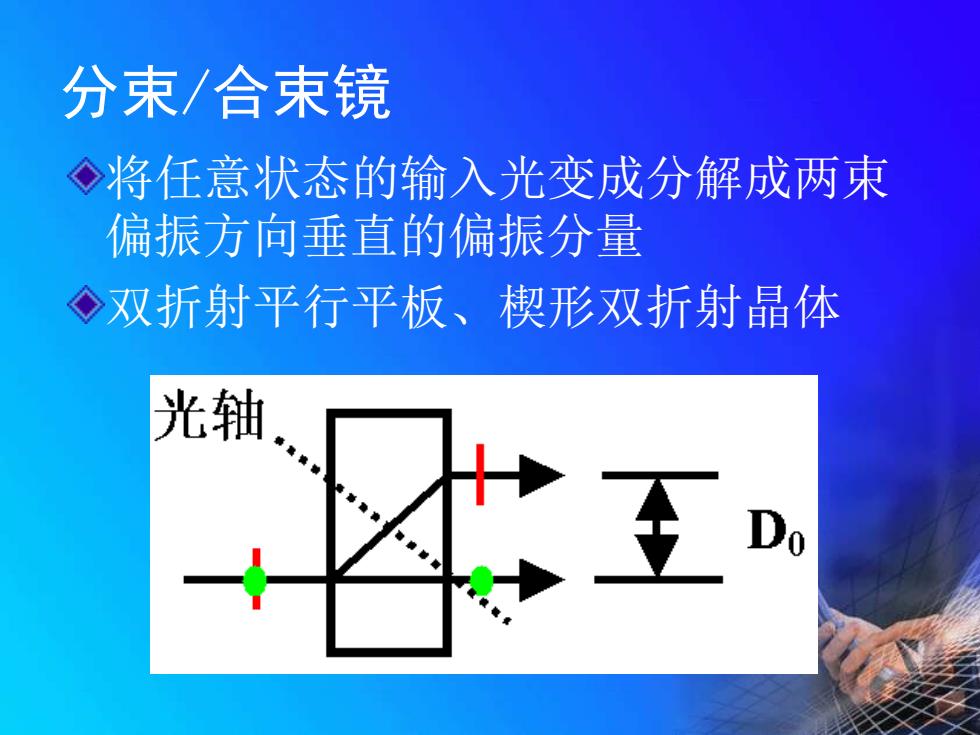

分束/合束镜 ◇将任意状态的输入光变成分解成两束 偏振方向垂直的偏振分量 ◇双折射平行平板、楔形双折射晶体 光轴
分束/合束镜 将任意状态的输入光变成分解成两束 偏振方向垂直的偏振分量 双折射平行平板、楔形双折射晶体
