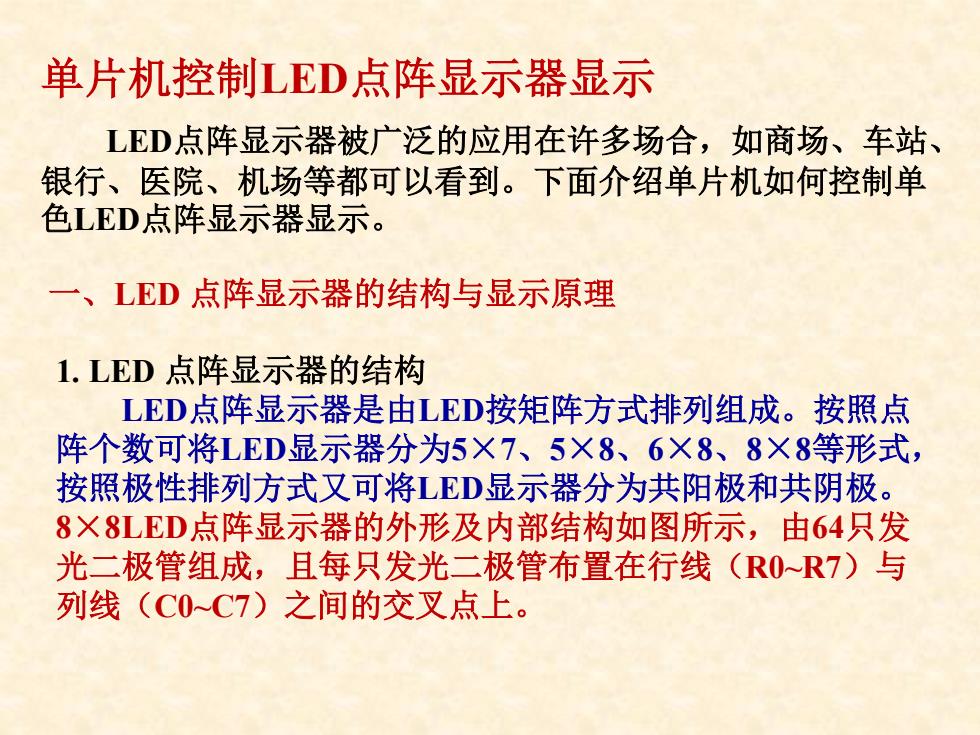

单片机控制LED点阵显示器显示 LED点阵显示器被广泛的应用在许多场合，如商场、车站、 银行、医院、机场等都可以看到。下面介绍单片机如何控制单 色LED点阵显示器显示。 一、LED点阵显示器的结构与显示原理 1.LED点阵显示器的结构 LED点阵显示器是由LED按矩阵方式排列组成。按照点 阵个数可将LED显示器分为5×7、5×8、6×8、8×8等形式， 按照极性排列方式又可将LED显示器分为共阳极和共阴极。 8×8LED点阵显示器的外形及内部结构如图所示，由64只发 光二极管组成，且每只发光二极管布置在行线(R0~R7)与 列线(C0C7)之间的交叉点上
单片机控制LED点阵显示器显示 LED点阵显示器被广泛的应用在许多场合，如商场、车站、 银行、医院、机场等都可以看到。下面介绍单片机如何控制单 色LED点阵显示器显示。 一、LED 点阵显示器的结构与显示原理 1. LED 点阵显示器的结构 LED点阵显示器是由LED按矩阵方式排列组成。按照点 阵个数可将LED显示器分为5×7、5×8、6×8、8×8等形式， 按照极性排列方式又可将LED显示器分为共阳极和共阴极。 8×8LED点阵显示器的外形及内部结构如图所示，由64只发 光二极管组成，且每只发光二极管布置在行线（R0~R7）与 列线（C0~C7）之间的交叉点上
2.LED点阵显示器的显示原理 LED点阵显示器是通过点亮的LED构成显示的字符，在图(b) 所示的LED点阵的结构，点亮LED点阵中的一只二极管要具备的条 件是对应行为高电平，列为低电平。同样采用动态扫描方式，控制 加到行线上的位码和列线上的段码，在较短的时间内依次点亮每列 段码控制点亮的发光二极管，LED点阵显示器就可以稳定的显示相 应的点阵字符。 (a)8×8LED点阵显 R7 示器的外形 (b)8×8LED点阵显示器的内部结构 图8X8LED点阵显示器（共阳极）的外形及内部结构
2. LED 点阵显示器的显示原理 LED点阵显示器是通过点亮的LED构成显示的字符，在图（b） 所示的LED点阵的结构，点亮LED点阵中的一只二极管要具备的条 件是对应行为高电平，列为低电平。同样采用动态扫描方式，控制 加到行线上的位码和列线上的段码，在较短的时间内依次点亮每列 段码控制点亮的发光二极管，LED点阵显示器就可以稳定的显示相 应的点阵字符。 R0 R1 R2 R3 R4 R5 R6 R7 C0 C1 C2 C3 C4 C5 C6 C7 （a）8×8LED点阵显 示器的外形 （b）8×8LED点阵显示器的内部结构 图 8×8LED点阵显示器（共阳极）的外形及内部结构
LED16×16点阵显示实验 实验报告包括： 1、实验名称：LED16×16点阵显示实验 2、实验目的：学习如何利用扩展锁存器的方式控制点阵 显示，掌握单片机与LED16×16点阵块之间的接口电路 设计及程序设计方法。 3、实验设备：PC计算机一台，Dais-52PRO+实验系统一 套。 4、实验内容：连接实验电路，编写程序，在16×16点阵 模块上显示汉字或图形。 5、实验电路； 6、实验现象：连接实验电路，全速运行程序，点阵模块 能循环显示汉字或图形。 7、实验心得体会（谈谈如何应用取模程序改变显示的内 容)
LED16 ×16点阵显示实验 实验报告包括: 1、实验名称：LED16 ×16点阵显示实验 2、实验目的：学习如何利用扩展锁存器的方式控制点阵 显示，掌握单片机与LED16 ×16 点阵块之间的接口电路 设计及程序设计方法。 3、实验设备：PC计算机一台，Dais-52PRO+实验系统一 套。 4、实验内容：连接实验电路，编写程序，在16 ×16 点阵 模块上显示汉字或图形。 5、实验电路； 6、实验现象：连接实验电路，全速运行程序，点阵模块 能循环显示汉字或图形。 7、实验心得体会（谈谈如何应用取模程序改变显示的内 容）
T字模提取V2.2 CopyLeft By Horse2000 -回x ◆基本操作 帝取模方式 51格式 A51格式 数据压缩 穿 文字输入区点阵生成区简介 2你 0x08.0x800x08.0k80h 率修改图像 ◆模拟动画 籍2好下对的点的：泰高5。 0x10,0x00,0x10,0 ◆参数设置 ,品，88 事退出程序 提示结束文字输入请按Ctrl+nter组合键 201710/2616.37:45大小写 0% 取模程序操作界面
取模程序操作界面
4个8×8点阵LED电子显示屏设计实物的制作
4个8×8点阵LED电子显示屏设计实物的制作
