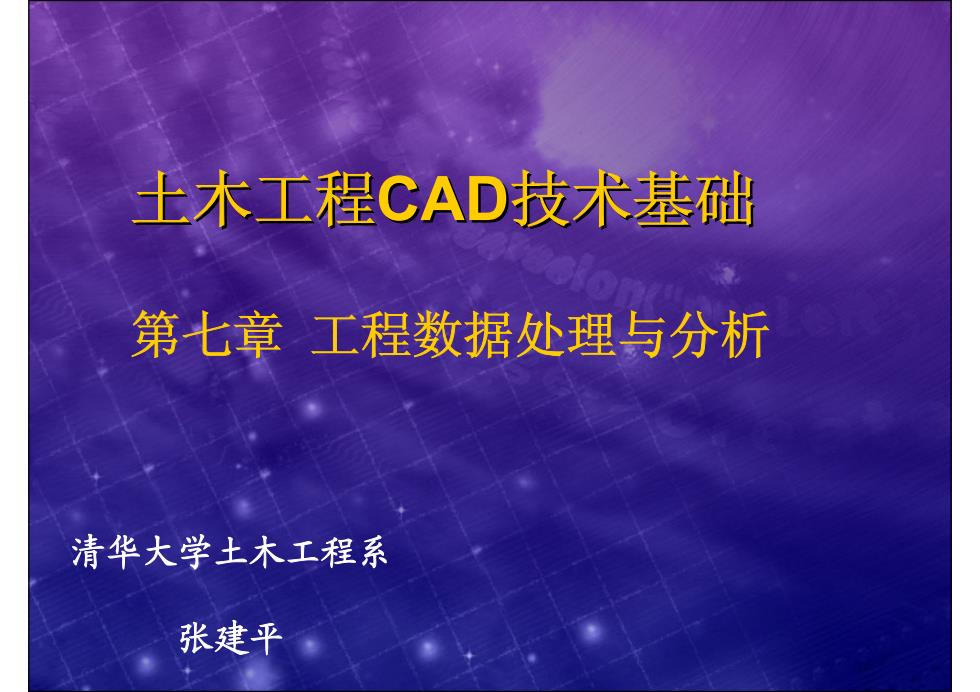

土木工程CAD技术基础 第七章工程数据处理与分析 清华大学土木工程系 张建平
土木工程CAD技术基础 第七章 工程数据处理与分析 清华大学土木工程系 张建平

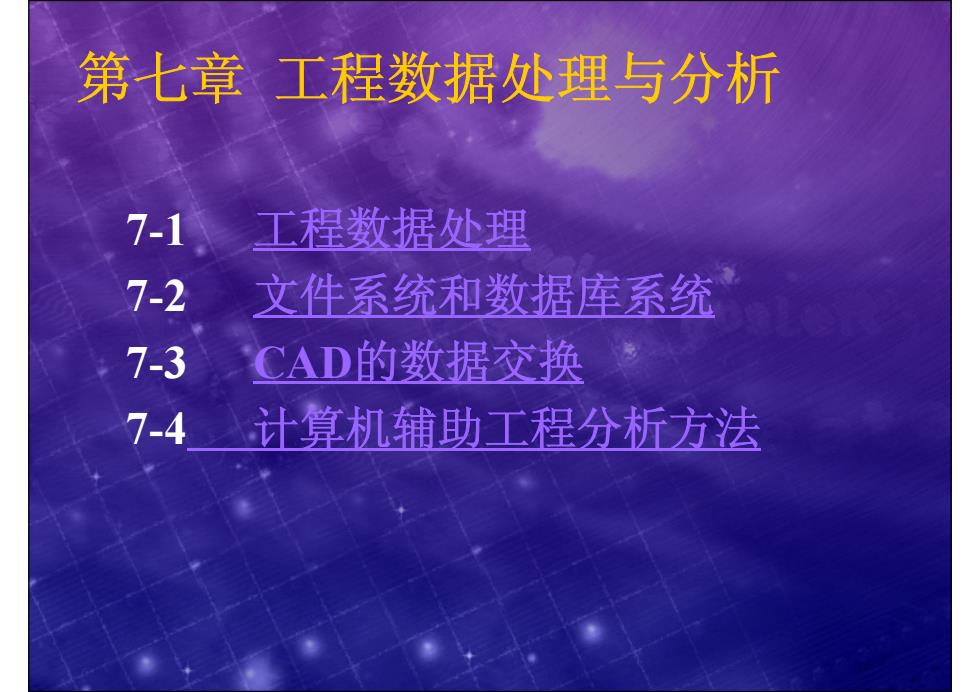

第七章工程数据处理与分析 7-1 工程数据处理 7-2 文件系统和数据库系统 7-3 CAD的数据交换 7-4 计算机铺助工程分析方法
第七章 工程数据处理与分析 7-1 工程数据处理 7-2 文件系统和数据库系统 7-3 CAD的数据交换 7-4 计算机辅助工程分析方法

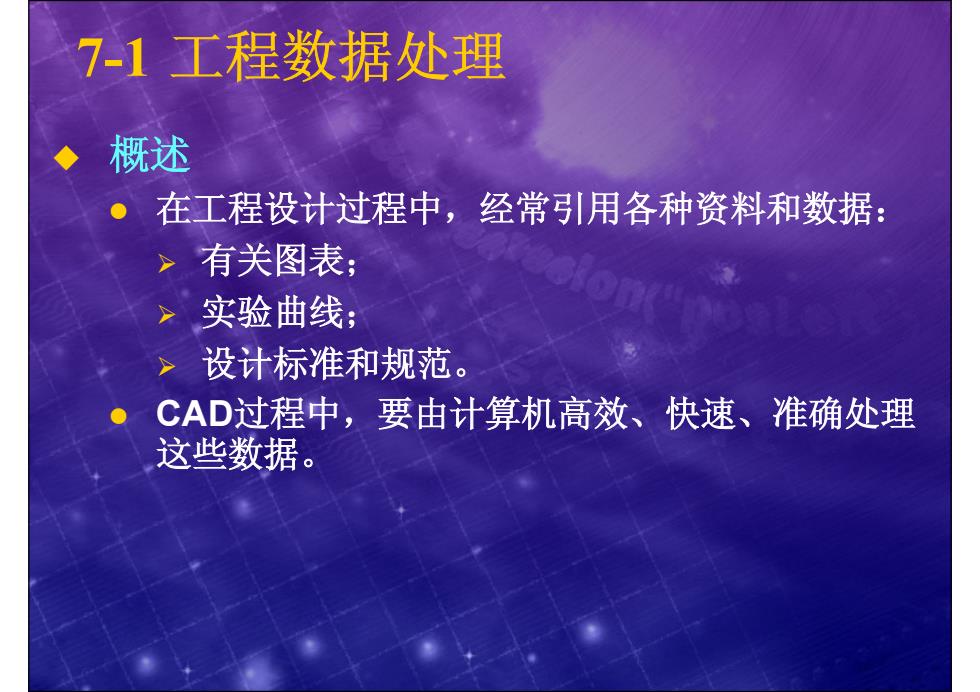

7-1工程数据处理 ◆ 概述 在工程设计过程中，经常引用各种资料和数据： > 有关图表； 实验曲线： 设计标准和规范。 CAD过程中，要由计算机高效、快速、准确处理 这些数据
7-1 工程数据处理 概述 z 在工程设计过程中，经常引用各种资料和数据： ¾ 有关图表； ¾ 实验曲线； ¾ 设计标准和规范。 z CAD过程中，要由计算机高效、快速、准确处理 这些数据
工程数据处理的基本方法 ● 程序化：在应用程序内部对表格数据及线图进行 查找、处理或计算，有两种具体处理方法： 将数据或线图离散化，以数组形式存储，然后 用查表或插值方法检索所需数据； >将数表和线图拟合成公式，计算出所需数据。 数据库存储：将数表和线图的数据按规定结构存 入数据库，使这些数据独立于应用程序，可为多 个应用程序服务
工程数据处理的基本方法 z 程序化：在应用程序内部对表格数据及线图进行 查找、处理或计算，有两种具体处理方法： ¾ 将数据或线图离散化，以数组形式存储，然后 用查表或插值方法检索所需数据； ¾ 将数表和线图拟合成公式，计算出所需数据。 z 数据库存储：将数表和线图的数据按规定结构存 入数据库，使这些数据独立于应用程序，可为多 个应用程序服务
数表程序化 数据为常数的数表：数据之间没有明显关系 如纪录各类材料型号、规格等。 程序处理方法：一维数表、二维数表或多维数表分别 对应计算机语言中的一维数组、二维数组或多维数组 ，可通过程序进行赋值和调用。 数据库存储：将数据进行一维化处理，存入数据库或 数据文件，实现数据与程序分离，以增强数据管理的 安全性，提高系统的可维护性。适用于CAD系统的数 表处理。 列表函数：表达工程中某些复杂问题参数间 的关系，难以用理论公式准确表示。对于数 据间存在某种联系或函数关系的列表函数， 应进行公式化处理
数表程序化 数据为常数的数表：数据之间没有明显关系 。如纪录各类材料型号、规格等。 ¾ 程序处理方法：一维数表、二维数表或多维数表分别 对应计算机语言中的一维数组、二维数组或多维数组 ，可通过程序进行赋值和调用。 ¾ 数据库存储：将数据进行一维化处理，存入数据库或 数据文件，实现数据与程序分离，以增强数据管理的 安全性，提高系统的可维护性。适用于CAD系统的数 表处理。 列表函数：表达工程中某些复杂问题参数间 的关系，难以用理论公式准确表示。对于数 据间存在某种联系或函数关系的列表函数， 应进行公式化处理
