绪论 ·本课程是建筑学、城市规划、建筑设计、室 内设计、建筑装饰等专业的必修技术基础课。 ·本课程的主要学习任务和重点是建筑阴影透 视的作图原理和基本作图方法。 ·学习方法：掌握阴影、透视的基本作图原理 和方法，认真完成作业、勤动脑、动手，多 画多练。 重庆大学制图教研室吴袁黄
绪论 • 本课程是建筑学、城市规划、建筑设计、室 内设计、建筑装饰等专业的必修技术基础课。 • 本课程的主要学习任务和重点是建筑阴影透 视的作图原理和基本作图方法。 • 学习方法：掌握阴影、透视的基本作图原理 和方法，认真完成作业、勤动脑、动手，多 画多练。 重庆大学制图教研室吴袁黄
第一章阴影 §1-1 阴影的基本知识 一、阴影的形成 二、图样中为何要加绘阴影 §1-2 轴测图中的阴影 一、点的落影及作法 二、直线的落影及作法 三、平面的落影及作法 四、基本体的落影及作法 §1一3建筑细部的阴影 重庆大学制图教研室吴袁黄
第一章 阴 影 §1－1 阴影的基本知识 一、阴影的形成 二、图样中为何要加绘阴影 §1－2 轴测图中的阴影 一、点的落影及作法 二、直线的落影及作法 三、平面的落影及作法 四、基本体的落影及作法 §1－3 建筑细部的阴影 重庆大学制图教研室吴袁黄
§1-1阴影的基础知识 一、阴影的形成 光线 阳面与阴面的分界线 阳面 阴面 阴线 影 影线 承影面 阴点 承影面 影点 阴影三要素：光源、形体、承影面 重庆大学制图教研室吴袁黄
光线 阴影三要素： 光源、形体、承影面 §1－1 阴影的基础知识 一、阴影的形成 阳面 阴面 阴线 承 影 面 影点 阳面与阴面的分界线 阴点 影线 承影面 影 重庆大学制图教研室吴袁黄
§1-2 轴测图中的阴影 一、点的落影概念及求作 1点在平面上的落影：用光线三角形法求影。 空间光线 空间光线在P 面上的投影 △AaAP称为线彩室吴袁黄
一、点的落影概念及求作 1点在平面上的落影：用光线三角形法求影。 P A a △AaAP称为光线三角形 S s AP §1－2 轴测图中的阴影 空间光线 空间光线在P 面上的投影 S s 重庆大学制图教研室吴袁黄
2点在投影面上的落影：用光线迹点法求影。 B Bv BH H 光线迹点法 重庆大学制图教研室吴袁黄

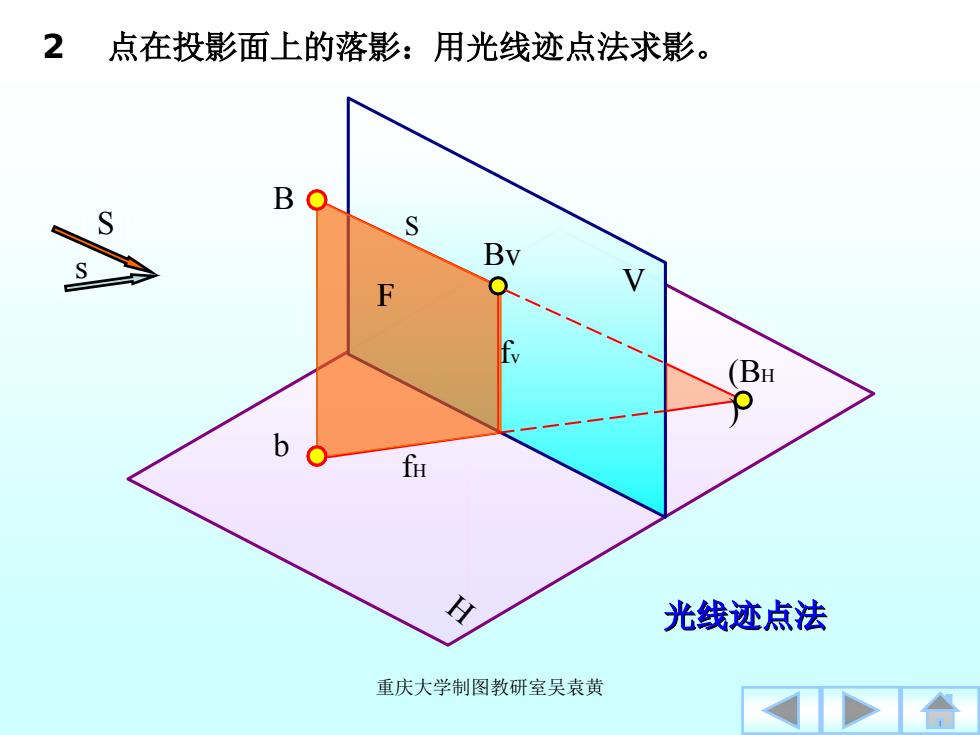

H V s S B b F 2点在投影面上的落影：用光线迹点法求影。 S fH fv F Bv (BH ) 光线迹点法 重庆大学制图教研室吴袁黄
